LCR測試儀在產線實時質量監控中的應用

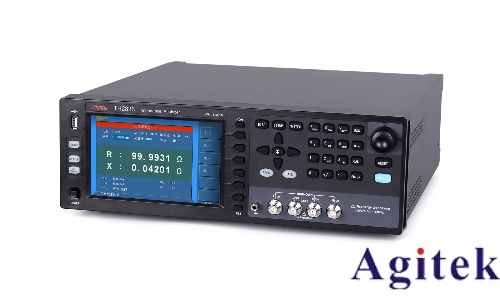

在現代電子制造領域,產品質量的穩定性直接決定了企業的競爭力。LCR測試儀作為精密測量電感(L)、電容(C)和電阻(R)的關鍵設備,已從傳統的實驗室工具演變為生產線實時質量監控的核心利器,助力企業實現高效、精準的過程控制。

LCR測試儀通過向被測元件(DUT)施加特定頻率和幅值的交流信號,測量其電壓與電流關系,進而計算出阻抗、損耗因子(D)、品質因數(Q)等關鍵參數。其高精度、多參數、寬頻率的測量能力,使其能敏銳捕捉元器件性能的微小偏差,為質量預警提供數據支撐。
在產線環境中,LCR測試儀通過“硬件+軟件”協同實現實時監控。硬件方面,采用四端Kelvin夾具連接,有效消除測試線寄生阻抗,提升測量重復性;配備專用SMD或軸向夾具,確保批量測試中接觸穩定。同時,儀器接地與環境溫濕度控制,減少外部干擾,保障數據一致性。
軟件層面是實現實時監控的關鍵。通過程控軟件(如NS-LCR或廠商配套工具),可預設測試模板,包含頻率點、測試電平、等效模型(串聯/并聯)及合格閾值。測試過程中,系統自動采集數據,實時比對標準范圍,實現Pass/Fail自動判定。測試結果實時上傳至數據庫或MES系統,支持趨勢分析與統計過程控制(SPC),一旦發現參數漂移或異常批次,可立即預警,實現質量閉環管理。

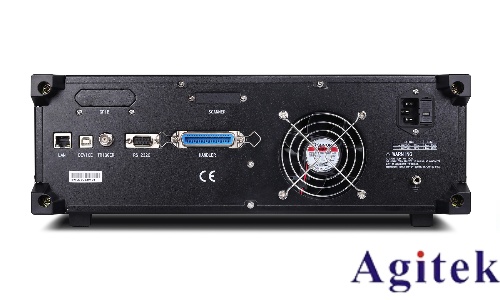

此外,LCR測試儀可與自動化系統聯動。通過GPIB、LAN或USB接口接入產線控制系統,利用外部觸發信號(如PLC)實現“上料—測試—分揀”一體化流程。例如,機械臂放置元件后觸發測試,結果反饋驅動分揀機構,顯著提升效率,降低人工干預誤差。
為確保長期監控的可靠性,需建立標準化校準流程。每日開機執行開路、短路校準,更換夾具或環境變化時進行負載校準,必要時使用標準件驗證系統精度。定期維護測試夾具,防止氧化影響接觸電阻。

綜上所述,LCR測試儀憑借其高精度測量能力,結合自動化測試流程與數據管理系統,已成為電子制造產線不可或缺的質量守門員。它不僅提升了檢測效率,更通過數據驅動實現了從“事后檢驗”向“事中控制”的轉變,為產品質量提供堅實保障。
