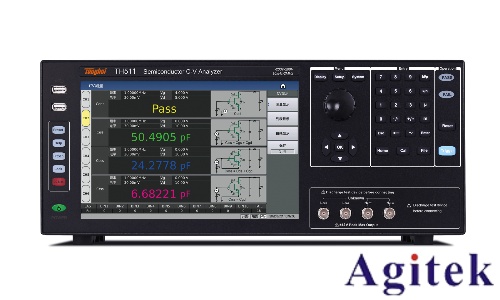

LCR測試儀是電子工程領域中用于精確測量元件阻抗的關鍵儀器，能夠準確測定電阻（R）、電感（L）和電容（C）等參數。其核心功能在于測量交流電路中元件的阻抗（Z），即電壓與電流之間的復數比值，不僅包含幅值信息，還涵蓋相位差，從而全面反映元件在交流信號下的電氣特性。

一、測量原理：自動平衡電橋與四端法

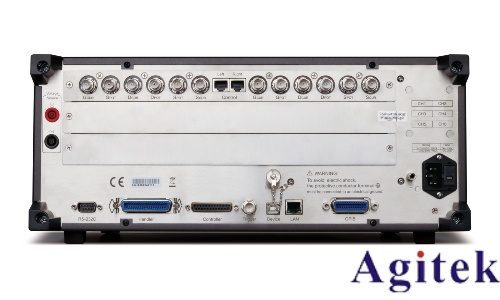

LCR測試儀主要采用“自動平衡電橋法”實現高精度測量。儀器通過Hc、Hp、Lp、Lc四個端子構成測量回路：Hc施加可控頻率和幅度的交流信號至被測元件，Hp和Lp檢測元件兩端電位，Lc則通過檢測電阻將電流轉換為電壓信號。該結構確保電壓檢測點直接貼近元件，避免引線電阻影響。尤其在低阻抗測量中，四端對（4TP）或五端子法能有效消除測試線電阻與接觸電阻的干擾，顯著提升測量精度。

對于阻抗計算，儀器依據歐姆定律 $Z = V/I$，結合電壓與電流的相位關系，分解出阻抗的實部（電阻）與虛部（電抗），進而推導出L或C值。測試頻率通常可在20Hz至1MHz范圍內調節，以適應不同元件的頻率響應特性。

二、標準測量步驟

1. 準備工作

將被測元件正確連接至測試夾具，優先使用四端對夾具以減少誤差。確保引腳清潔、接觸牢固，避免氧化或松動導致數據漂移。

2. 參數設置

根據元件類型設置測試頻率（如1kHz常用于常規電容/電感）、測試電平（電壓或電流），并選擇合適的測量模式——串聯（適用于低阻元件）或并聯（適用于高阻元件）。例如，大容量電解電容宜選用串聯模型。

3. 儀器校準

測量前必須進行校準，通常包括開路（Open）與短路（Short）校準。在無被測物時執行“Measure Open”，記錄夾具寄生參數；再使用標準短路片執行“Measure Short”，完成補償設置。高檔儀器還支持負載校準，進一步提升精度。

4. 開始測量與讀數

夾入被測元件（注意極性，如電解電容正負極不可接反），啟動測量。儀器自動施加信號并分析阻抗，顯示屏將輸出R、L、C值及相位角、Q值、D值等輔助參數。

5. 結果分析

記錄數據后，可結合頻率掃描繪制阻抗頻譜圖，評估元件在不同頻率下的穩定性，用于質量篩選或失效分析。

三、注意事項

避免電磁干擾環境，防止測量波動。

信號電平應適中，防止損壞敏感元件或引入非線性誤差。

定期對儀器進行校準維護，確保長期穩定性。

綜上，LCR測試儀通過科學的電橋原理與嚴謹的操作流程，實現了阻抗測量的高效與精準，是電子研發、生產與維修中不可或缺的專業工具。
