高壓大功率電容器作為電力系統中的關鍵零部件，市場需求受益于新能源發電（風電、光伏）、電動汽車、智能電網及工業變頻設備的快速發展而持續增長。此類電容器需具備高耐壓、大容量、低損耗及高可靠性，以支撐儲能、濾波和無功補償?shù)汝P(guān)鍵功能。隨著全球能源轉型加速和電力電子技術升級，高壓大功率電容器在可再生能源、新能源汽車、充電樁、軌道交通等領域應用潛力巨大，高性能、長壽命產品更受青睞。

高壓大功率電容器需承受高頻、大電流充放電，動態工況測試可驗證其在極端工況下的響應速度和能量支撐能力，并用于壽命及可靠性評估。在電容器快速充放電工況測試中，直流電源扮演著至關重要的角色。

直流電源的重要作用

1. 提供穩定的充放電能量源

充電階段：直流電源為電容器提供穩定的電壓或電流，確保電容器快速充電至目標電壓。在恒流充電模式下，電源需輸出高電流以縮短充電時間；在恒壓模式下，電源需維持精確的電壓水平以避免過充。

放電階段：雖然放電通常通過外部負載完成，但某些測試中可能需要雙向直流電源吸收反向電流（如能量回收系統），以模擬實際應用中的能量循環。

2. 精確控制充放電參數

動態響應：快速充放電要求電源具備毫秒級甚至微秒級的響應速度，以支持高頻切換。例如，在脈沖功率應用中，電源需瞬間提供大電流并迅速調整輸出。

模式切換：支持恒流（CC）與恒壓（CV）模式的快速切換，確保充電效率并防止過壓損壞電容器。

3. 保護與安全功能

過壓/過流保護：在測試中實時監測電壓和電流，防止電容器因異常工況（如短路、過充）而損壞。

熱管理：高效散熱設計確保電源在頻繁充放電中的可靠性，避免因過熱導致性能下降或故障。

4. 低輸出阻抗與高效能量傳輸

電源的低輸出阻抗可減少充電過程中的能量損耗，提升效率。這對高容量或低ESR（等效串聯電阻）電容器尤為重要。

5. 數據監測與系統集成

實時監測：通過通信接口（如SCPI、Modbus）與數據采集系統連接，記錄充放電過程中的電壓、電流及時間曲線，用于分析電容器的性能（如容量、內阻、循環壽命）。

可編程控制：支持自動化測試流程，通過編程實現復雜的充放電波形（如階梯充放電、脈沖序列），模擬實際應用場景。

6. 模擬實際工況

針對特定應用（如電動汽車、可再生能源系統），直流電源可模擬實際電源特性（如電池動態響應、電網波動），驗證電容器在真實環境中的表現。

7. 支持高功率與高壓需求

高功率電源滿足快速充電的大電流需求（如超級電容器的千安級電流），高壓電源則用于測試高壓電容器的耐壓性能（如電力電子中的儲能應用）。

ITECH雙向直流電源在電容器快速充放電測試中不僅是能量供給的核心，更是確保測試精度、安全性和可重復性的關鍵設備。其性能（如動態響應、穩定性、保護功能）直接影響測試結果的可靠性，進而為電容器的設計與應用提供重要數據支持。

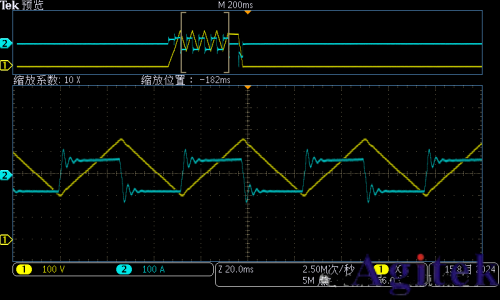

IT6600C充放電實測波形

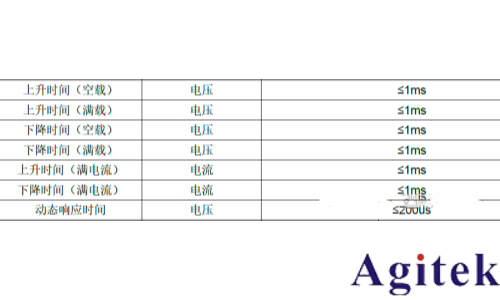

ITECH艾德克斯IT6600C系列大功率雙向直流電源，擁有3U/42kW的超高功率密度，高達2250V的電壓范圍。1200V42kW的機型擁有200us的動態響應時間，由此可以快速電流源模式和電壓源模式的動態切換，實現上圖所示三角波電壓充放電功能。

艾德克斯IT6600C系列大功率雙向直流電源不僅是電源，更是負載特性的優秀兼顧者。它不僅能作為直流電源輸出功率，還能充當直流電子負載，吸收功率并將清潔的能量回饋至電網，實現能量的循環利用。作為一款功能強大、操作便捷、節能環保的雙向可編程直流電源，IT6600C系列為汽車、儲能、工業、綠色能源等領域的大功率復雜應用提供了全新的使用體驗，并為研發、驗證、生產等方面提供了強有力的支持。
