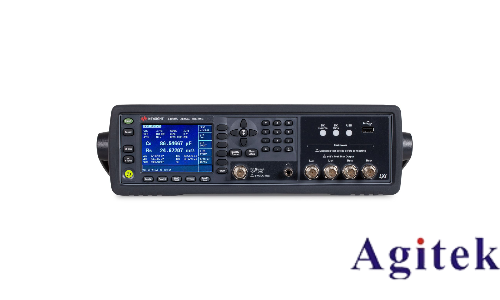

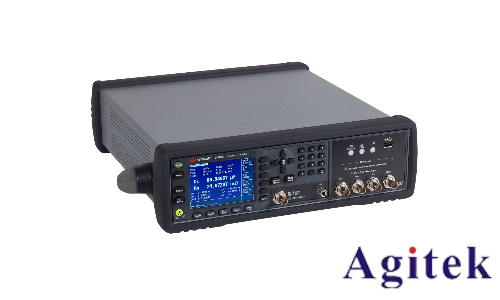

電阻溫度系數（Temperature Coefficient of Resistance, TCR）是表征電阻值隨溫度變化特性的重要參數，廣泛應用于精密電子元件研發、材料性能評估及質量管控領域。是德科技E4980A LCR測試儀憑借其高精度、寬頻率范圍和強大的自動化功能，成為TCR測量的理想工具。結合其技術特性與實際操作規范，可構建一套科學、高效的TCR測量方法。

一、測量原理與系統構建

TCR測量的核心在于獲取電阻在不同溫度下的阻值變化曲線。E4980A通過施加精確的測試信號（如±0.1V電壓），采用自動平衡電橋法測量直流電阻（Rdc），支持毫歐級高精度讀數。測量系統需整合E4980A主機、四端子測試夾具（開爾文夾）、恒溫箱（或溫控平臺）及數據采集軟件，確保溫度可控性與測量穩定性。

二、關鍵操作步驟

1. 儀器校準與夾具準備

執行開路/短路校準，消除測試線與夾具的寄生參數（如殘余電感、接觸電阻）。

選用低接觸電阻夾具（如四端子開爾文夾），確保引線式或SMD元件連接可靠，避免引入額外誤差。

2. 參數設置優化

設置測量模式為`Ls-Rdc`或`Lp-Rdc`，聚焦直流電阻讀數。

根據被測件特性選擇測試頻率（如1kHz）與信號電平（如0.1Vrms），避免信號過大導致元件自熱，影響溫度響應。

3. 溫控與數據采集

將被測電阻置于恒溫箱中，設定溫度梯度（如25℃、40℃、60℃、85℃），每點恒溫10-15分鐘確保熱平衡。

通過LAN/GPIB接口連接PC，編寫自動化腳本（如Python調用SCPI指令），實現溫度點與測量的同步觸發，自動記錄Rdc值及環境溫度。

4. 干擾抑制與安全控制

使用屏蔽箱隔離電磁干擾，電源接地良好，避免波動影響低阻測量。

嚴禁帶電操作，大功率元件測量時控制測試時間，防止過熱。

三、數據分析與TCR計算

數據處理：將各溫度點的Rdc值繪制成溫度-阻值曲線，采用最小二乘法擬合線性區域，計算TCR（單位：ppm/℃）。

深度分析：結合長期趨勢功能，評估批次一致性；通過直方圖觀察參數分布，識別異常樣本。

四、典型應用與優勢

在精密電阻校準中，E4980A配合恒溫環境與六線法連接，可消除電纜寄生效應，實現±0.1%精度的TCR測量。其自動化批量測試模式（如“快速測量”5.6毫秒/次）大幅提升產線效率，Pass/Fail功能實現即時分選。

綜上，E4980A通過高精度測量、溫控集成與自動化數據采集，為電阻溫度系數的科學評估提供了可靠路徑，是電子材料研發與質量保障的關鍵支撐工具。
