研究背景

在當今科技浪潮的推動下，半導體行業正以驚人的速度蓬勃發展，成為全球經濟增長的核心驅動力之一。從智能手機、平板電腦等消費電子產品的持續迭代，到新能源汽車、5G 通信、人工智能、數據中心等新興產業的崛起，半導體芯片作為這些領域的“心臟”，其性能與可靠性的提升直接決定了整個產業生態的進步。

隨著半導體技術的不斷演進，以氮化鎵（GaN）和碳化硅（SiC）為代表的第三代寬禁帶半導體材料憑借其獨特的物理和電學特性，逐漸成為行業關注的焦點。

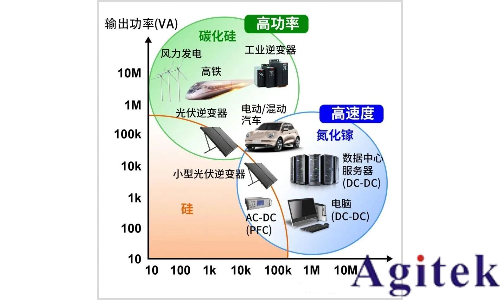

一、氮化鎵與碳化硅的核心地位

（一）氮化鎵（GaN）：高頻高效的革命性材料

GaN憑借其高電子遷移率、高頻率特性，在快充、5G通信、射頻功放等領域廣泛應用。其優勢包括：

更高開關頻率（MHz級別），顯著減小器件體積；

更低導通損耗，提升能源轉換效率；

在消費電子、數據中心電源中逐步替代傳統硅基器件。

（二）碳化硅（SiC）：高壓高功率的核心選擇

SiC因其高擊穿電場、優異熱導率，成為電動汽車、光伏逆變器、智能電網的理想材料：

支持 1200V以上高壓平臺，降低系統能耗；

工作溫度可達 200°C以上，提升系統可靠性；

全球市場持續高增長。

二、測試之困：第三代半導體的“隱形門檻”

然而，技術突破的背后，測試環節的挑戰日益凸顯。氮化鎵與碳化硅器件的高電壓、大電流、高頻特性，對測試設備的精度、速度與可靠性提出嚴苛要求。傳統測試方案面臨三大難題：

動態參數捕捉難：高頻開關下的瞬態特性易丟失；

熱管理測試復雜：高溫工況下的性能衰減難以精準評估；

多參數協同分析低效：動態電阻、開關損耗等指標需同步監測。

行業亟需一款能“精準、高效、全面”破解測試痛點的創新設備。

三、破局者來：同惠電子重磅新品蓄勢待發

深耕電子測量領域三十余載的同惠電子，始終以技術創新驅動行業進步。針對第三代半導體測試的迫切需求，同惠電子潛心研發的功率半導體器件PIV測試系統即將正式發布！

三大核心突破提前揭秘：

寬頻帶×高精度：高帶寬為14MHz，可快速捕捉高頻信號。絕對精度達10mV + 0.1%，能為測量提供精準可靠的數據；

 三端同步守護：嵌入式快速短路電流斷路器，對脈沖發生器頭（漏極和柵極）以及偏置三通等外部元件進行保護；

硬件可編程×自動校準：直接硬件可編程性（SCPI 命令），可通過USB 遠程控制，具有自動脈沖頭校準程序。

這款新品不僅將重新定義半導體測試的精度與效率，更將助力企業加速氮化鎵、碳化硅器件的研發與量產，共同推動行業進步。
