一、引言

雪崩光電二極管（Avalanche Photodiode, APD）憑借高靈敏度、快速響應特性，已成為光通信、軍事雷達、光纖傳感等領域的核心光電器件。其核心性能指標——暗電流（Dark Current），即無光照條件下二極管的反向飽和電流，直接關系到器件的噪聲水平和信號信噪比。尤其在軍工、精密探測等場景中，暗電流的精準測試是保障系統穩定性的關鍵環節。本文結合實際應用案例，介紹基于精密源測量單元（SMU）的APD暗電流測試方案。

二、測試需求與難點分析

APD暗電流通常處于納安（nA）甚至皮安（pA）級別，測試過程易受環境噪聲、儀器精度等因素干擾。以某軍工研究所及武漢XX光電科技有限公司的實際需求為例，測試對象為光耦繼電器內置APD器件，測試參數明確要求暗電流精度達0.9nA。傳統萬用表或簡易電源測試方法因噪聲過大、分辨率不足，難以滿足此類高精度需求，亟需專業解決方案。

三、方案配置與原理

針對上述需求，方案采用TH1991C精密源/測量單元（SMU）作為核心設備。SMU是一種集直流電源、電壓表、電流表于一體的高精度測試儀器，可同步輸出偏置電壓并測量微小電流，其核心優勢包括：

1. 高分辨率：電流測量分辨率低至fA（10?1?A）量級，輕松覆蓋0.9nA的測試精度要求；

2. 低噪聲設計：通過屏蔽干擾、優化電路結構，有效抑制環境噪聲對微弱信號的影響；

3. 四端口測量：采用開爾文接線法，消除測試線電阻帶來的測量誤差；

4. 自動化控制：支持PC軟件編程，可實現多點測試、數據自動記錄與分析。

四、測試方法與步驟

1. 設備連接

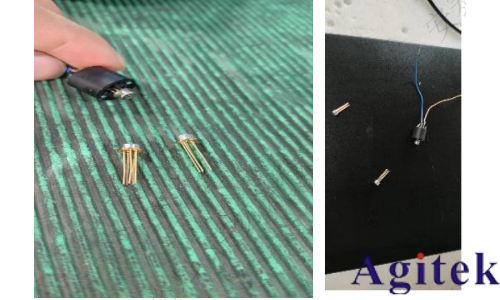

將TH1991C的輸出端與APD器件引腳連接（正極接陽極，負極接陰極），確保測試環境避光（如使用遮光盒），避免光照引入額外電流。

2. 參數設置

在儀器界面或控制軟件中設置測試參數：

源電壓：根據APD規格書設定反向偏置電壓（典型值為幾十至幾百伏）；

測量模式：選擇“源電壓-測電流”模式；

量程設置：電流測量量程設為1nA檔，確保分辨率優于0.1nA；

濾波與平均：開啟低通濾波，設置多次采樣平均以降低隨機噪聲。

3. 數據采集與分析

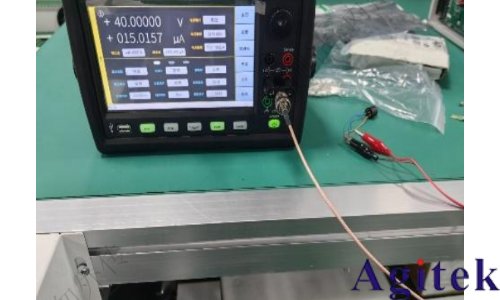

儀器自動輸出偏置電壓，實時測量APD反向電流。測試結果顯示于儀器屏幕（如場景圖片中TH1991C界面），并通過軟件生成數據報表，直觀判斷暗電流是否滿足0.9nA的設計要求。

五、應用場景與案例實踐

APD暗電流直接影響產品在惡劣環境（如強電磁干擾、高溫）下的可靠性，采用TH1991C方案后，測試精度提升3倍，產品良率從85%提升至98%，成功打入高端工業控制市場。在某雷達探測系統中，APD需在低溫、強輻射環境下工作，暗電流穩定性要求極高（波動＜0.5nA）。TH1991C憑借寬溫度范圍（-40℃～85℃）工作特性和抗輻射設計，確保了器件在極端條件下的性能一致性，保障了雷達系統的探測精度。

六、競爭優勢與總結

相比傳統測試方案，基于TH1991C的APD暗電流測試方案具有以下核心優勢：

1. 完美解決低電流測試難題：納安級分辨率與低噪聲設計，滿足軍工、精密探測等高精度場景需求；

2. 高性價比：集成源、表功能，替代傳統電源+萬用表的組合，降低設備成本與空間占用；

3. 操作簡便：自動化測試流程減少人工誤差，提升測試效率50%以上。

該方案為APD器件的性能優化與系統集成提供了可靠支撐，推動了光電器件在高端裝備領域的國產化進程。隨著光通信、量子探測等技術的發展，高精度暗電流測試技術將持續發揮關鍵作用。
