許多應用都需要在遠程計算機上后期處理獲得的波形數據。相關領域包括高能物理、核科學、分子生物科學、高壓測量和雷達應用。

即便具有豐富分析軟件的示波器可能也無法執行特定的分析。有些應用需要下載并離線處理波形數據，例如進行高度專業化的波形分析、執行監控或記錄任務，或者使用多個示波器測量被測設備。

R&S?RTO 示波器提供多種下載波形數據的方法。為選擇最合適的方式，用戶必須確定表征下載特征的四個關鍵參數：

穩態下的平均吞吐量：這在統計分析中非常重要，可獲得盡可能多的數據

可接受的最大延時：延時 (tlatency) 是從記錄波形的時間點到遠程計算機接收到波形數據的時間點之間的間隔。對于監控近期采集數據的應用，必須確保較低的最大延時

觸發盲區時間 (tblind) 是捕獲被測設備發出的偶發信號的關鍵。在觸發盲區時間內，示波器會后處理之前的波形數據，因此無法采集信號。

內存容量也可能影響最大延時。示波器的內存有限，而遠程存儲媒體的容量幾乎無限制

測試與測量解決方案

R&S?RTO 示波器提供三種存儲采集信號的模式：

歷史模式：將波形數據存儲在采集存儲器中，存儲數據的數量取決于內存選項

數據記錄：將數據存儲在本地硬盤上

SCPI 下載：將每次采集的波形數據存儲在遠程計算機上

這三種模式是標配儀器功能的一部分。在歷史模式下，所有采集數據均存儲到采集存儲器中。完成所有采集或采集存儲器內存已滿后，可先將波形數據存儲在磁盤上，再通過網絡文件訪問下載。存儲和后續下載波形數據，都會增加延時并降低歷史模式下的平均吞吐量。

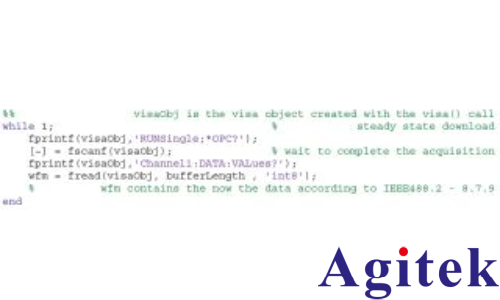

MATLAB? 中通道 1 的 SCPI 下載示例。

數據記錄功能可捕獲波形，并立即將其存儲在本地磁盤上。示波器重復這個操作，直到達到最大或配置的采集次數為止，并將這些波形存儲在一個文件中。隨后，遠程計算機通過網絡文件訪問檢索示波器中的波形數據，然后再次開始下載數據。

用戶也可以通過 SCPI 下載數據。遠程計算機通過 SCPI 命令控制每個波形的記錄和下載。此方法延時低，且存儲容量幾乎無限制。

應用

為了獲得對應這三個模式的可比較結果，測量打開四個具有較短記錄長度（1,000 個樣點）的通道，這是需要快速下載的應用的典型特征。樣點將以 8 位格式存儲，下載程序在穩態下運行。

為獲得**下載性能，不應啟用自動測量或數學功能等其他示波器功能。

穩態下的平均吞吐量

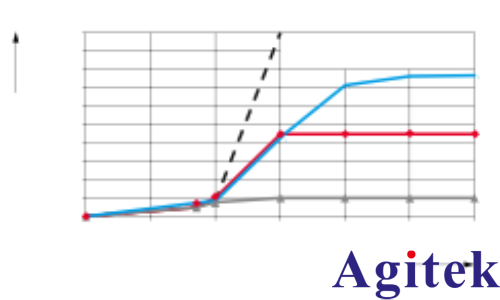

上圖顯示每種方法的最大延時和觸發速率的關系。延時越低，下載越快。理想設置如虛線所示。下圖顯示每種方法的平均吞吐量和觸發速率的關系。吞吐量越高，表示性能越佳。

SCPI 下載適合低延時測量應用。如果平均吞吐量或觸發盲區時間是關鍵參數，應首選歷史模式。

R&S?RTO 示波器非常適用于需要進行遠程處理的測量應用。這款示波器結合卓越的模擬性能（比如噪聲、線性度和觸發靈敏度）以及低延時和高吞吐量遠程處理技術，可輕松滿足用戶的不同測量需求。
