電路負載 Circuit Loading - 不同的探頭可以以不同的方式加載電路，這就是為什么了解您正在使用的探頭的規格很重要的原因。高輸入阻抗探頭不會對電路產生太大影響，而低輸入阻抗探頭可能會干擾測量或使測量失真。

探測時探頭會成為電路的一部分，相當于電路的負載。其特性會影響電路的行為！

 探頭作為探測系統的一部分，會影響信號的保真度和測試結果

示波器探頭負載效應

示波器探頭負載效應

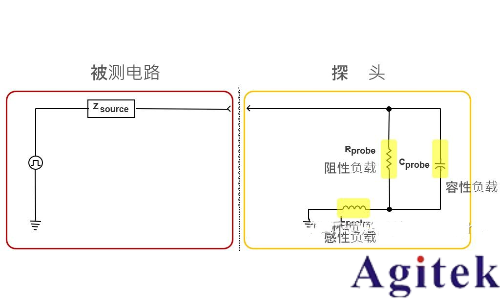

示波器探頭的負載效應種類：

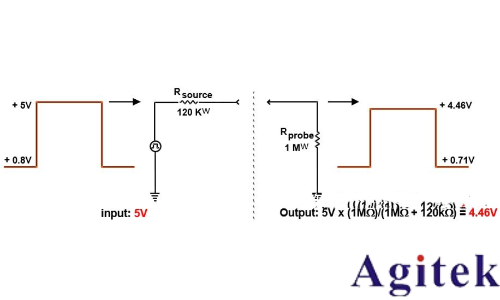

示波器探頭阻性負載效應影響 - 減小幅度和直流偏置；建議 R Probe> 10R source，減小測量幅度誤差

示波器探頭阻性負載效應影響

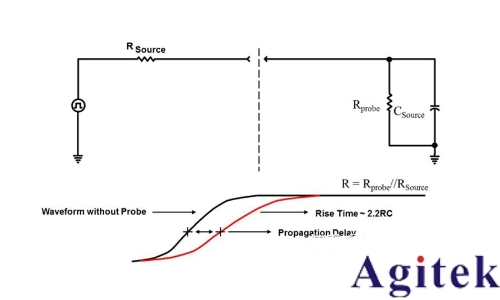

示波器探頭容性負載效應影響 - 上升時間增加、帶寬減小、傳輸延遲增加；建議減小探頭尖的分布電容，減小探頭對信號上升時間的影響

示波器探頭容性負載效應影響

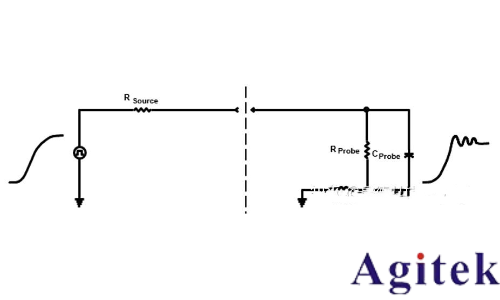

示波器探頭感性負載效應影響 - 電感效應造成阻抗不匹配、鈴振；建議使用盡量短的地線(地線電感 = 1nH/mm)

示波器探頭感性負載效應影響

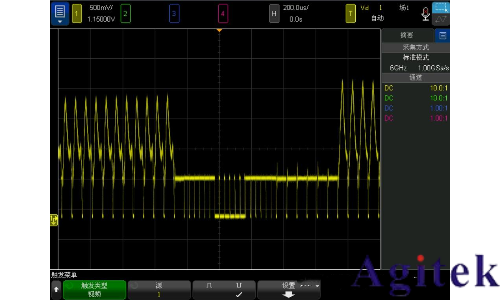

常見觸發模式 Common Trigger Modes - 示波器的常見觸發模式包括正常、自動和單次。當信號低于或高于設定點時，“正?！庇|發，具體取決于您使用的是交流跟蹤還是直流跟蹤。 “自動”讓示波器自動計算出電壓，然后在達到該水平后開始測量。 “Single”允許您精確選擇示波器觸發和開始測量的時間和地點。

觸發模式

許多術語描述了波形的形狀。這些包括正弦波、方波、鋸齒波、三角波以及拋物線波和指數波。了解這些很重要，因?yàn)樗鼘椭鼜氐椎亓私饽臏y(cè)量結果。

示波器波形是示波器屏幕上電信號的圖形表示。它顯示信號電壓隨時間的變化情況。橫軸表示時間間隔，縱軸表示信號的幅度（最大電壓）。它還顯示波的形狀、頻率、上升時間和失真。看到以這種方式表示的波形可以告訴你很多有關電子電路行為的信息。

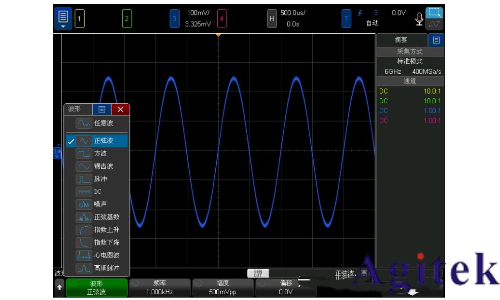

在波形發生器菜單中，按波形軟鍵，然后旋轉 Entry 旋鈕以選擇波形類型。

波形的電壓是其直流偏移。RMS電壓是波形有效電壓的度量。您可以通過首先確定示波器縱軸上的刻度來計算電壓。例如，如果電壓刻度設置為每格 1V，則網格上的每個方格將代表 1 伏。然后只需計算波形占據的方格數并乘以每格電壓。例如，如果波形在每格 1V 的刻度上占據 5 個方格，則其電壓為 5 伏。

波形的頻率是它在給定時間段內重復的次數，以赫茲 (Hz) 為單位。

波形的周期是波形重復所需的時間。它是頻率的倒數，周期測量以秒 (s) 為單位。

波形的占空比是波形高于特定電壓的時間百分比。例如，50% 的占空比意味著波形有一半的時間高于該電壓。

現在讓我們看看各種類型的示波器波形及其含義。

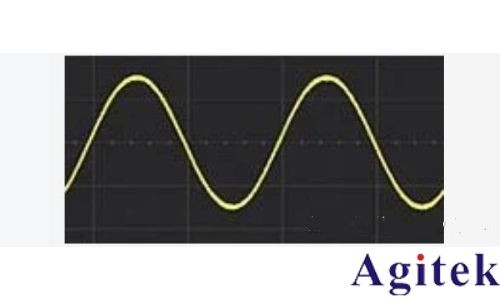

正弦波 - 正弦波是一種平滑、重復的波形，在負峰值和正峰值之間交替。它是最基本的波形類型，也是其他波形的常見參考。由于正弦波代表周期性事件，例如聲波或光波，因此它們是電子和電信中使用的許多標準信號的基礎。

正弦波形 –

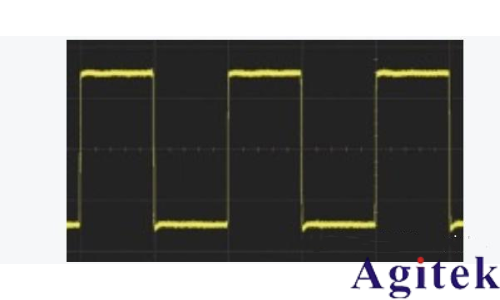

方波 - 方波的特征是其高低狀態之間的急劇轉變。這種急劇轉變使波形類似于正方形，因此得名。您通常在數字電子設備中使用方波，因?yàn)樗鼈兒苋菀资褂煤?jiǎn)單的邏輯門生成和檢測。此外，方波可以使用電子濾波器輕松轉換為其他波形。數字信號（例如計算機總線中使用的信號）通常包含方波。

方波波形

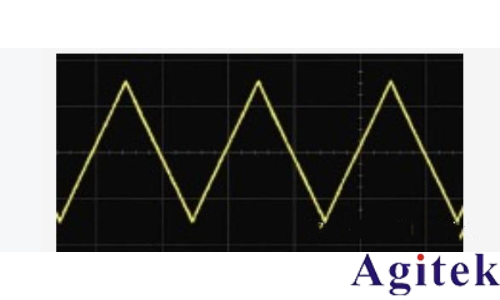

三角波 - 三角波是一種在兩種狀態之間振蕩的波形，在每個狀態下花費相同的時間。波形每次達到其振蕩的上限或下限時都會反轉，這意味著它在其周期中間有一個急劇的轉變。

三角波具有與其他波形（如正弦波或方波）不同的獨特形狀。三角形狀來自信號在兩種狀態之間的線性上升和下降。三角波通常用于電子音樂，因?yàn)樗鼈兣c其他波形結合時可以產生各種聲音。通信系統和計算機存儲設備使用三角波。

三角波形

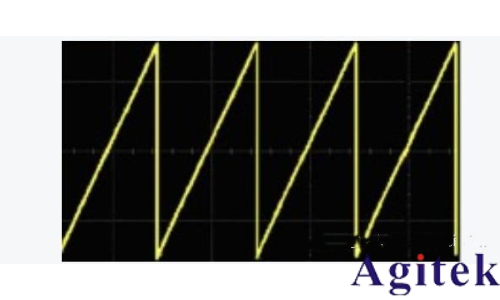

鋸齒波 - 鋸齒波的特點是上升沿。波形在達到最高幅度后立即下降。鋸齒波的名稱源于該波與鋸片齒的相似性。您可以在音頻應用中使用鋸齒波，它提供比其他波形更清晰的聲音。它們還用于合成和控制系統，因?yàn)樗鼈兊匿J利邊緣使它們非常適合觸發事件。

鋸齒波形

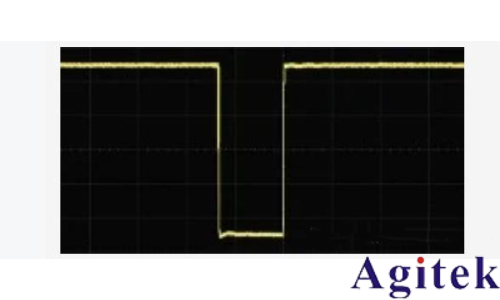

脈沖波 - 脈沖波是另一種波形，其特征是尖銳的上升沿和銳利的下降沿。與波的周期相比，脈沖的寬度通常非常短。各種應用都使用脈沖波，包括通信系統、計算機存儲設備、定時電路、激光器和電動機。

脈沖波形

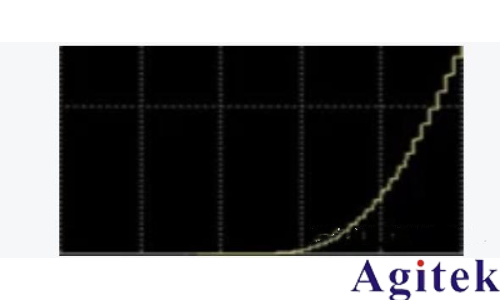

階梯波 - 階梯波形是一種具有階梯狀形狀的電波形。當交流電 (AC) 流過電阻負載時，會產生階梯波形。產生的波形將具有一系列平坦的平臺，每個平臺對應不同的電阻值。流過電阻負載的電流量決定了每個平臺的高度。在電源和放大器等電子設備中，階梯波形很常見。

階梯波形

互補金屬氧化物半導體CMOS (Complementary Metal Oxide Semiconductor) - 互補金屬氧化物半導體CMOS 是一種低功耗數字芯片，可以在非常高的速度下運行而不會過熱或損壞。與其他類型的芯片相比，它們的功耗要低得多，非常適合手機等低功耗應用。

復雜波形 Complex Waveforms - 復雜波形是隨時間變化的信號。一個例子是來自加速度計或其他隨時間變化的儀器的數據，例如聲波。

復合視頻信號 Composite Video Signal - 復合視頻信號是將顏色和亮度值組合成單個波形的信號。電視機通常使用它來顯示來自 VCR、衛星接收器等儀器的屏幕信號。

恒定衰減率 Constant Rate of Decay - 恒定衰減率是一種尋找電壓穩定下降的觸發模式。它適用于測量數字信號，因?yàn)樗豢葱盘?hào)的斜率，而不看任何其他因素。

恒定上升率 Constant Rate of Rise - 恒定上升率是一種尋求電壓穩定增加的觸發模式。它適用于測量數字信號，因?yàn)樗豢葱盘?hào)的斜率，而不看任何其他因素。

傳統電流 Conventional Current - 傳統電流從正極流向負極，這與電子流向相反。電子流有時也稱為常規電流，因?yàn)檫@是發現時使用的原始慣例。

控制通道 Control Channels - 控制通道用于與計算機的數據傳輸，以將信息從一個儀器傳輸?shù)搅硪粋€(gè)儀器。例如，當您將文件從計算機發送到打印機時，打印命令被視為控制通道，因?yàn)樗嬖V打印機需要執行哪些操作。

坐標系 Coordinate Frame - 坐標系是指空間中具有自己的一組軸的特定位置。例如，紙張的 XY 平面或科學中使用的 XYZ 軸系統坐標系。

耦合 Coupling - 耦合是示波器上的一種設置，允許您將一個示波器的接地連接到另一個示波器。這用于雙向測量，將信號從一個儀器傳輸?shù)搅硪粋€(gè)儀器并顯示在相同的波形上。

耦合電容 Coupling Capacitor - 耦合電容器是示波器中使用的一種電子元件，用于減少其他信號對您要測量的信號的影響。它通常安裝在探頭正前方，就在它遇到被測儀器 (DUT) 上的輸入端口之前。

可校正范圍 Correctable Range - 可校正范圍在噪聲開始影響測量之前，可以在示波器上測量的最大電壓差。帶寬越大，可校正范圍就越高。

相關雙采樣 Correlated Double Sampling - 相關雙采樣一種用于降低測量噪聲的技術，方法是從模擬值創建數字值，將其丟棄，然后測量?jī)烧咧g的差異。這減少了噪聲對您所看到的波形的影響。

波峰因數 Crest Factor - 波峰是任一柱形中的最大觸發數。波峰因數是一個比率，它表示 AC 波形的波峰和波谷與其 RMS 值相比要大多少。波峰因數越大，信號中涉及的能量或功率就越大。

交叉觸發 Cross Triggering - 使用交叉觸發，一個通道的觸發信號可以讓您及時看到另一個通道的結果。這通常與延遲掃描結合使用，以便您了解一個信號如何隨時間影響另一個信號。

電流探頭 Current Probes - 電流探頭用于測量系統中的電流量。它們的阻抗非常低，因此不會影響被測儀器。一些電流探頭還帶有開關，可用于在高阻抗和低阻抗模式之間進行選擇，適用于測量不同的組件。
