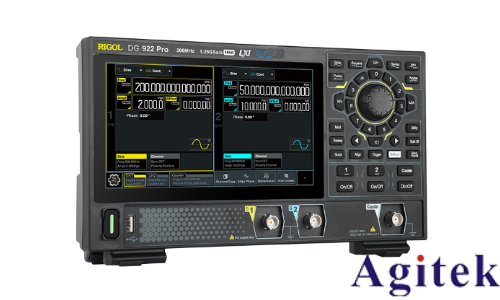

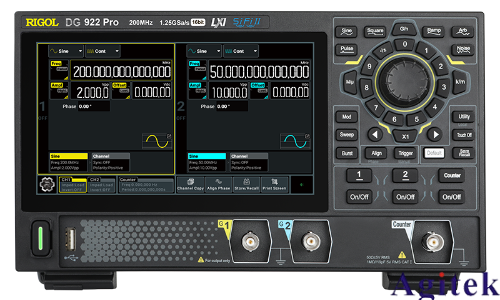

信號發生器和示波器是電子實驗與測試中常用的兩種基礎儀器。信號發生器用于產生各種波形信號（如正弦波、方波、三角波等），而示波器則用于觀測和分析這些信號的電壓隨時間變化的情況。正確連接兩者，是確保測量準確、設備安全的重要前提。以下是信號發生器與示波游戲副本的詳細連接步驟及注意事項。

一、連接前的準備

1. 檢查設備狀態：確保信號發生器和示波器均已斷電，避免帶電操作造成設備損壞或人身傷害。

2. 準備連接線纜：通常使用BNC-BNC同軸電纜，或根據接口類型選擇合適的轉接頭。確保線纜無破損、接觸良好。

3. 了解接口類型：大多數信號發生器和示波器都配有BNC接口。確認輸出端（信號發生器）與輸入端（示波器）的接口匹配。

二、連接步驟

1. 連接信號輸出與輸入：

   將信號發生器的“Output”（輸出）端口通過BNC電纜連接到示波器的“CH1”或“CH2”輸入通道。

   連接時，將BNC插頭對準示波器輸入端口，順時針旋轉鎖緊，確保連接牢固。

2. 設置示波器輸入耦合方式：

   將示波器對應通道的耦合方式設為“DC”或“AC”。若信號包含直流分量，建議使用“DC”；若只關注交流成分，可選“AC”。

   設置合適的探頭衰減比（如1X或10X），若使用無衰減探頭，應設為1X。

3. 配置信號發生器：

   開啟信號發生器，設置所需波形類型（如正弦波）、頻率、幅度（電壓峰峰值）和直流偏置等參數。

   初始建議設置較低幅度（如1Vpp）和較低頻率（如1kHz），以便示波器穩定顯示。

4. 開啟示波器并調整顯示：

   打開示波器，選擇對應通道（如CH1）并開啟。

   調整“Time/Div”（時間基準）和“Volts/Div”（電壓基準）旋鈕，使波形在屏幕上清晰顯示。

   使用“觸發”（Trigger）功能穩定波形，通常設置為“邊沿觸發”，源選擇對應通道。

三、注意事項

1. 阻抗匹配：多數信號發生器輸出阻抗為50Ω，示波器輸入阻抗通常為1MΩ。若信號頻率較高，應使用50Ω終端電阻或設置示波器為50Ω輸入模式，避免信號反射造成失真。

2. 避免過壓輸入：確保信號發生器輸出電壓不超過示波器最大輸入電壓，防止損壞示波器輸入電路。

3. 接地安全：信號發生器和示波器通常共用大地接地。連接時確保兩者電源接地良好，避免地電位差引入干擾。

4. 電纜長度與屏蔽：使用短而屏蔽良好的電纜，減少電磁干擾，尤其在高頻測量中尤為重要。

四、驗證連接效果

連接完成后，可在示波器上觀察到信號發生器輸出的波形。調節信號參數，觀察示波器顯示是否同步變化，以驗證連接的正確性和測量的可靠性。

總之，正確連接信號發生器與示波器，不僅需要規范的操作步驟，還需注意電氣安全和信號完整性。熟練掌握這一基礎技能，對電子測量、電路調試和故障排查具有重要意義。
