函數信號發生器（Function Generator）是電子工程師和技術人員在電路設計、測試和調試中常用的一種設備。它可以產生各種標準波形，如正弦波、方波、三角波等，以及用戶自定義的任意波形。在本文中，我們將詳細介紹函數信號發生器的使用方法，包括基本操作步驟、重要參數設置以及一些實際應用實例。

一、基本操作步驟

1. 設備連接

在使用函數信號發生器之前，首先需要將其正確連接到待測電路或測試設備上：

電源連接：確保函數發生器已正確接入電源并開啟。

輸出連接：使用同軸電纜或BNC連接器將函數發生器的輸出端連接到待測電路的輸入端或示波器等測試設備上。如果需要測量信號，可以同時將示波器探頭連接到輸出端。

2. 啟動設備

打開函數信號發生器的電源開關，等待設備完成啟動過程。現代的函數信號發生器通常帶有數碼顯示屏，用于顯示當前的工作狀態和設置參數。

3. 選擇波形類型

大多數函數信號發生器可以生成多種波形，包括正弦波、方波、三角波、鋸齒波等。通過面板上的按鈕或旋鈕選擇所需的波形類型。

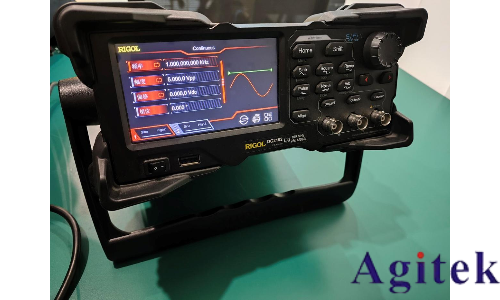

上圖為普源精電函數/信號發生器DG2102

4. 設置基本參數

根據具體應用需求，設置以下基本參數：

頻率（Frequency）：設置信號的頻率，單位通常為赫茲（Hz）、千赫茲（kHz）或兆赫茲（MHz）。例如，通過旋轉頻率調節旋鈕或輸入鍵盤輸入所需的頻率值。

幅度（Amplitude）：設置信號的幅度，通常以峰-峰值電壓（Vpp）或有效值電壓（Vrms）表示。通過調整“Amplitude”旋鈕或輸入鍵盤輸入所需的幅度值。

5. 設置直流偏置（Offset）

如果需要在信號上疊加一個直流電壓，可以設置直流偏置：

按下“Offset”按鈕，通過旋轉旋鈕或輸入鍵盤輸入所需的偏置電壓值。偏置電壓會將整個波形上移或下移指定的電壓值。

6. 輸出信號

完成上述設置后，按下“Output”按鈕以啟用信號輸出。此時，信號將會從函數信號發生器的輸出端傳輸?shù)竭B接的設備或電路。

二、重要參數設置

1. 占空比（Duty Cycle）

占空比是專門針對方波和脈沖波設計的參數，表示高電平時間與總周期時間的比例，通常以百分比表示。

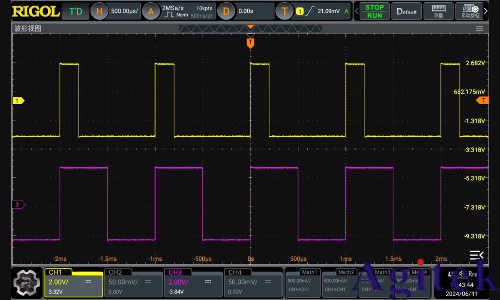

上圖為普源精電DG2102函數/波形發生器輸出的占空比20%，50%脈沖波

設置方法：按下“Duty Cycle”按鈕，通過旋轉旋鈕或輸入鍵盤輸入所需的占空比值（如50%表示高低電平各占一半時間）。

2. 相位（Phase）

相位參數用于設定波形的初始相位角度，通常以度數表示。調整相位可以同步多個信號源或產生特定的相位差。

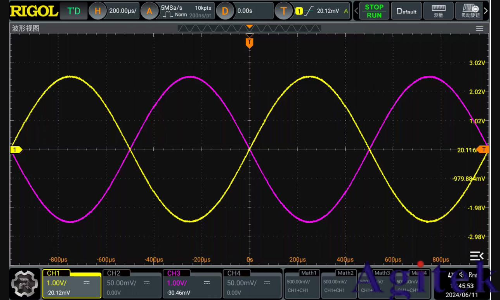

上圖為普源精電DG2102函數/波形發生器輸出的兩個相位差180°的正弦波

設置方法：按下“Phase”按鈕，通過旋轉旋鈕或輸入鍵盤輸入所需的相位角度（如90度表示信號延遲四分之一周期）。

3. 調制模式（Modulation Modes）

許多高級函數信號發生器支持各種調制模式，如幅度調制（AM）、頻率調制（FM）、相位調制（PM）等。這些模式可以用于模擬無線通信系統中的傳輸信號。

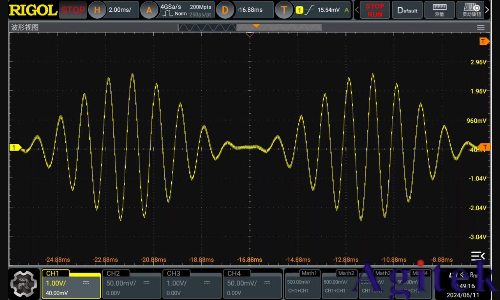

上圖為普源精電DG2102函數/波形發生器輸出的經過AM調制的正弦波

設置方法：按下“Modulation”按鈕，選擇所需的調制類型，然后設置相關參數（如調制頻率、調制度等）。

4. 任意波形生成（Arbitrary Waveform Generation）

任意波形發生器（AWG）功能允許用戶生成自定義的復雜波形。用戶可以通過上傳波形數據文件實現這一功能。

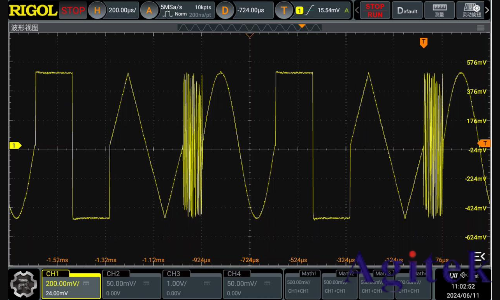

上圖為普源精電DG2102函數/波形發生器輸出的一段任意波

設置方法：通過USB接口或其他數據傳輸方式將波形文件上傳到設備，然后選擇“Arbitrary”模式并加載所需的波形文件。

三、實際應用實例

實例一：正弦波測試音頻放大器

選擇波形類型：選擇正弦波（Sine）。

設置頻率：調整到1 kHz。

設置幅度：調整到2V峰-峰值（Vpp）。

設置直流偏置：無須偏置（0 V）。

輸出信號：按下“Output”按鈕開啟輸出。

應用：將輸出信號連接到音頻放大器的輸入端，通過示波器觀察放大后的輸出信號，驗證放大器的頻率響應和失真特性。

實例二：方波測試數字電路

選擇波形類型：選擇方波（Square）。

設置頻率：調整到10 kHz。

設置幅度：調整到3.3V，匹配數字電路的電源電壓。

設置占空比：調整到50%。

設置直流偏置：無須偏置（0 V）。

輸出信號：按下“Output”按鈕開啟輸出。

應用：將方波輸出連接到數字電路的時鐘輸入端，觀察電路的時序行為和邏輯操作，確保其正常工作。

實例三：頻率調制測試通信系統

選擇波形類型：選擇正弦波（Sine）。

設置載波頻率：調整到100 MHz。

設置幅度：調整到1V峰-峰值（Vpp）。

選擇調制模式：選擇頻率調制（FM）。

設置調制頻率：調整到10 kHz。

設置調制度：調整到50 kHz。

輸出信號：按下“Output”按鈕開啟輸出。

應用：將輸出信號連接到通信系統的輸入端，通過頻譜分析儀觀察調制后的信號頻譜，驗證系統的調制性能和頻率響應。

四、注意事項

設備限制：不同型號的函數信號發生器在輸出范圍、頻率范圍和精度上有所不同。使用前請參考設備手冊，確保在設備允許范圍內操作。

校準檢查：定期校準函數信號發生器，以確保所有參數設置的準確性。

安全操作：高電壓信號可能會對某些設備和元件造成損害。操作時需謹慎，確保不會超過被測電路的額定電壓范圍。

環境因素：避免在極端溫度或高濕度環境下使用函數信號發生器，以防止設備性能下降或損壞。

總結

函數信號發生器是電子設計和測試過程中不可或缺的工具，其靈活的波形生成能力和豐富的參數設置選項，使其在各種應用中都能發揮重要作用。通過掌握函數信號發生器的基本操作步驟和參數設置方法，可以有效地進行電路測試、性能評估和故障排查。理解并熟練掌握這些技能，將大大提高你的工作效率和測試準確性。希望本文提供的詳細使用方法和實際應用實例，能夠幫助你更好地利用函數信號發生器完成各種復雜的測試任務。
