模擬示波器直接測量信號電壓，核心部件是陰極射線示波管，電子槍發射出電子束，經過Y偏轉板和X偏轉板后電子束射向熒光屏。

模擬示波器用于用于測量電氣儀器中的電壓與時間的關系。它們通過將電壓信號轉換為屏幕上的視覺表示來工作。輸入電壓在示波器屏幕上顯示為二維圖形，時間在 x 軸上水平運行，電壓在 y 軸上垂直運行。這樣可以輕松查看信號隨時間的變化情況，并有助于解決問題。

示波器類型 – 模擬示波器和數字示波器

模擬示波器（又名CRO 或陰極射線示波器)

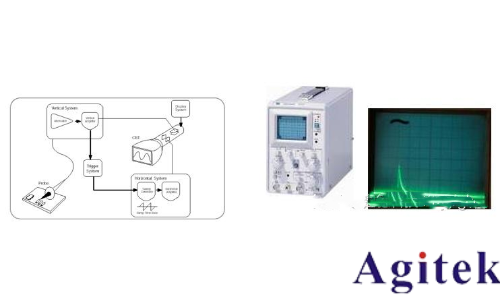

模擬示波器內部產生周期性的鋸齒波信號控制熒光屏電子槍的水平翻轉，被測的電壓信號經過放大后控制熒光屏電子槍的垂直翻轉。這樣掃描起來我們就可以看到被測信號電壓隨時間的變化軌跡。

擁有比數字示波器更大的屏幕

比數字示波器更便宜

通常響應時間比數字示波器慢

使用陰極射線管 (CRT)* 顯示信號

由垂直和水平通道、觸發系統、時基和CRT模塊

無法保存數據以供以后分析

CRT顯示器學名為“陰極射線顯像管”，是一種使用陰極射線管（Cathode Ray Tube）的顯示器，目前只有少量地方才有它的存在。CRT主要有五部分組成：電子槍、偏轉線圈、蔭罩、石墨電極和熒光粉涂層及玻璃外殼。它具有無壞點、可調節的多分辨率模式、響應時間極短等特點。

陰極射線管 (CRT) 是模擬示波器中使用的屏幕類型。它將電壓信號轉換為顯示在屏幕上的可視化表示。CRT不再用于現代示波器，但它們曾經是一種通用技術。許多 DIY 愛好者仍然喜歡使用帶有 CRT 屏幕的模擬示波器，因?yàn)閳D像比數字屏幕更容易看到。

模擬示波器的缺點

模擬示波器電壓控制電子槍偏轉在屏幕上顯示。測量能力低，波形無法數據化，帶寬有限。無存儲和分析功能。

不能存儲波形
很難捕獲瞬態現象
帶寬窄，只能到幾百M(fèi)Hz
通道數一般最多只有2個通道
參數測量很麻煩
不能作復雜的應用

數字示波器（AKA DSO 或數字存儲示波器）

數字示波器通過模擬轉換器（ADC）把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。

通常提供更準確的電壓信號表示

可以保存數據以供以后分析

可連接到電腦進行數據分析

使用液晶顯示器 (LCD)

使用模數轉換器將原始模擬信號轉換為數字信號

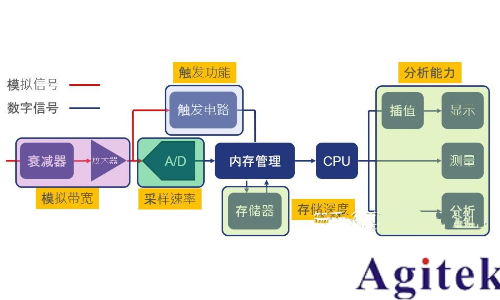

數字示波器內部結構圖

要了解有關數字示波器及其用途的更多信息，請?jiān)L問

模擬示波器采集模式

模擬示波器具有各種采集模式，它決定了所顯示波形的速度和分辨率。最常見的模式是單次、重復或觸發以及流式傳輸：

單拍模式是最簡單的模式，它捕獲波形的單個快照。

重復或觸發模式類似于單次模式，但它捕獲多個波形快照。此模式可用于測量重復信號，例如脈沖或波形模式。

流模式捕獲隨時間變化的波形，這樣您就可以看到它如何隨時間變化。此模式可用于測量瞬態信號，例如尖銳的電壓尖峰。

模擬示波器控制
