示波器的分段存儲功能（Segmented Memory）是一種高級數據捕獲技術，它允許設備在特定時間間隔內記錄多個短時事件，并將其分別存儲在不同的存儲段中。這對于捕捉稀疏的、間歇性的信號非常有用，例如脈沖序列、突發信號和異常事件。

原理

觸發條件設置：首先，用戶需要設置觸發條件。觸發條件可以是某個電壓閾值、上升/下降沿、邏輯組合或者復雜的協議觸發等。

時間間隔定義：在觸發條件滿足時，示波器捕獲一小段信號數據，并將這些數據存儲到一個單獨的存儲段中。在事件之間，示波器不記錄數據，從而節省了存儲空間。

連續多段捕獲：示波器會在每次觸發后重復上述步驟，分段存儲每次觸發后的信號數據。這些存儲段可以按照時間順序排列并保存下來。

回放和分析：捕獲完成后，用戶可以查看每一個存儲段的數據，進行詳細分析。示波器通常提供工具來快速導航和搜索這些段，從而簡化了對關鍵事件的定位和分析。

作用

存儲效率：通過只捕獲和存儲感興趣的信號片段，分段存儲顯著提高了存儲效率，避免了長時間無用數據的存儲浪費。

精確分析稀疏事件：對于間歇性、稀疏出現的事件（如偶發的脈沖或干擾），分段存儲能精確捕捉，而不遺漏任何重要細節。

降低死區時間：傳統的連續存儲方式在捕獲兩個事件之間可能存在較長的死區時間（即示波器無法捕獲數據的時間）。而分段存儲能夠?qū)⑦@段時間最小化，提高了捕獲稀疏事件的能力。

提高捕獲頻率：通過減少每次捕獲的長度，示波器可以更快地準備好下一次捕獲，從而增加了捕獲稀疏事件的頻率。

便捷的數據管理和分析：分段存儲不僅方便后續的回放與復查，還能從中提取出有用的數據進行深入分析、統計和報告生成。

示例應用

脈沖雷達：可以捕獲并分析回波信號，而忽略掉發射脈沖之間的空閑時間。

串行總線調試：可以捕捉和分析間隙較大的通信數據包。

電源瞬變分析：捕捉電源在不同負載條件下的突發變化。

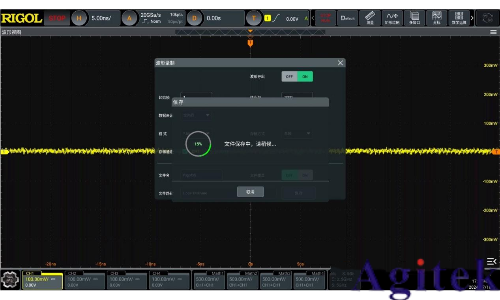

RIGOL示波器的波形錄制功能與分段存儲功能是一樣的，特別是在RIGOL DS70000上，在06系列的固件版本開始更新了波形錄制功能的一鍵存儲功能（見下圖）（目前官網05.08不支持），在波形捕獲及存儲兩方面能完全對標分段存儲功能的應用場景。

PS.在其他還不支持波形錄制一鍵存儲的示波器上，若想實現同類功能，需要波形錄制的播放+上位機一幀一幀循環存儲來實現，能實現一樣的效果，但操作較為繁瑣，耗時較長。

總之，分段存儲功能為工程師和科學家提供了強大的工具，用于高效捕捉和分析復雜、多變和稀疏的信號現象。
