本應用指南介紹了泰克高帶寬、低電容無源電壓探頭 怎樣降低示波器用戶的總擁有成本、改善性能和測量 精度、節省用戶設置時間。大多數示波器標配的無源 電壓探頭都提供了低成本通用探測解決方案。一般來 說，這些探頭沒有有源電壓探頭的性能，但堅固耐用、 動態范圍寬，適合查看信號。

TPP1000、TPP0500B 和 TPP0250 重新界定了無源 探頭產品類別的性能，提供了這類產品以前沒有實 現的技術指標。這些探頭設計用于泰克 MDO3000、 MDO4000B、MSO/DPO4000B 和 MSO/DPO5000 系 列示波器。這種性能水平是通過結合使用示波器和探 頭內部的電路來實現的。通過改善帶寬、輸入電容和 自動補償探頭，傳統無源探頭的劣勢被轉化成優勢。

本應用指南將更詳細地介紹：

降低擁有成本

改善測量精度

縮短設置時間

通用無源探頭的優勢在于堅固耐用，而不是性能。這 種矛盾長期以來一直未能得到解決，因?yàn)檫@些探頭主 要用來觀察低速信號。這種矛盾的存在，還源于研制 堅固耐用、高性能、能夠測量幾百伏特的探頭面臨著 重大的設計挑戰。有源探頭的帶寬一般為 1 GHz 以 上，測量的電壓低于 10 V（部分泰克探頭可以高達 40 V），缺少無源探頭的強健性。無源探頭的帶寬一 般在 500 MHz 或以下，測量幾百伏的電壓，堅固耐用。 TPP1000、TPP0500B 和 TPP0250 是唯一同時提供優 異性能、寬動態范圍及日常使用所需的堅固性的探頭。

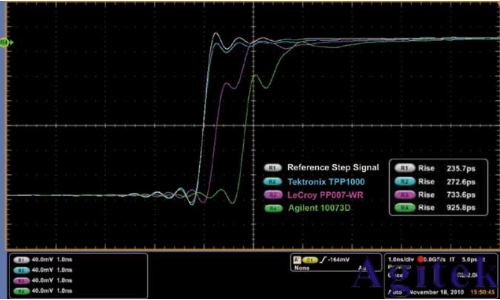

帶寬是示波器和探頭的主要性能指標。帶寬是衡量頻 響的指標，示波器主要是時域儀器。示波器顯示的數 據是幅度隨時間變化圖，頻域中看上去很小的差異可 能會在時域中產生很大的影響。大多數示波器用戶需 要擁有優秀階躍響應的示波器和探頭，因?yàn)樗梢愿?nbsp;好地表明探頭輸出在示波器顯示屏上的顯示結果。為 正確顯示系統階躍響應，應在測量系統中注入快速干 凈的階躍信號。在評估探頭上升時間時，要求信號的 邊沿速率快于探頭所能支持的邊沿速率。看一下圖中的截圖，其比較了泰克 TPP1000 探頭與力科和安 捷倫標配無源探頭的上升時間。

每只探頭都使用探頭的短接地彈簧連接到相同的測試 夾具上，以實現最優性能。如上面的截圖所示，上升 時間為 240 ps 的快速干凈的階躍信號被確立為參考 基準，與探頭的階躍響應進行對比。泰克 TPP1000 的上升時間最快 (443.6 ps)，波形幅度和形狀與參考 基準相同，而過沖很小。TPP1000 無源探頭捕獲擁有 快速邊沿速率的信號的能力最強。

探頭尖端的低輸入電容 由于標配無源探頭主要用來觀察信號，大多數用戶會 把一條長探頭地線連接到接地上。通過使用長地線， 可以更簡便地在電路板周圍，把探頭移動到各個測試 點，而不必連接和重連接地。短接地彈簧提供了** 性能，但接地可能不會一直位于彈簧的到達范圍內。 長地線長 6 英寸 ( 含 ) 以上，可以更簡便地獲得接地 連接，但長地線增加了電感，降低了性能。隨著地線 長度提高，測量中增加的電感也會提高。電感和電容 與頻率有關，在探頭電感和電容提高時，探頭性能會 下降。例如，連接 6 英寸地線的探頭實現的性能和精 度都要高于連接 12 英寸地線的相同探頭。

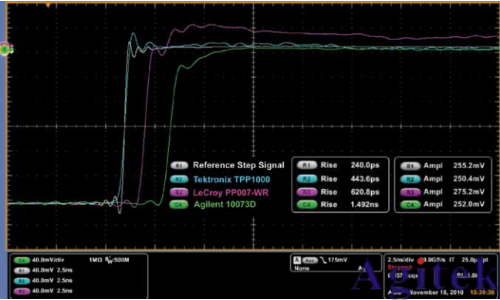

可以采用多種方案，解決地線導致的性能問題，如 使 用 更 短 的 地 線， 或找到輸入電容較低的探頭。TPP1000、TPP0500B 和 TPP0250 在探頭尖端提供了<4 pF 的輸入電容，而其它標配無源探頭產品提供的輸入電容≥ 9.5 pF。在這些泰克無源探頭中，用戶可以連接更長的地線，而不會因探頭輸入電容較高而導致信號劣化。圖說明了泰克、力科和安捷倫標配無源探頭在連接長探頭地線時的階躍響應。

增加長探頭地線對性能的影響非常大。探頭的上升時間下降，輸入信號出現振鈴、過沖提高、幅度精度下降。TPP1000、TPP0500B 和 TPP0250 使得用戶在觀察信號時可以方便地使用更長的探頭接地，而不會出現明顯損耗，如性能和精度下降。

探頭負載

無源探頭在探頭尖端的輸入電容和輸入電阻指標非常 重要，因?yàn)樗绊懼粶y(cè)電路。在外部設備 ( 如探頭 ) 連接到測試點上時，它會表現為信號源從電路吸收的 電流上產生額外的負載。這種負載或吸收的信號電流 會改變測試點后面的電路操作，改變測試點上看到的 信號。理想的探頭應該有無窮大的阻抗，但這是不可 能的，因?yàn)樘筋^必須吸收一定少量的信號電流，以在 示波器輸入上積累信號電壓。探頭將一直感應部分信 號源負載，挑戰在于使其保持在盡可能低的水平。

問題最大的負載是由探頭尖端的電容引起的。對低頻， 這種電容擁有非常高的電抗，對被測電路影響很小或 沒有影響。在頻率提高時，電容電抗會下降，頻率越 高，電容負載越高。通過降低帶寬，提高上升時間， 電容負載會影響測量系統的帶寬和上升時間特點。 TPP1000、TPP0500B 和 TPP0250 提供的輸入電容明 顯要低于現有的高阻抗通用無源探頭。這些探頭在探 頭尖端的輸入電容<4 pF，明顯低于非泰克探頭中提 供的≥ 9.5 pF 的輸入電容。

白色軌跡是輸入信號波形，其它軌跡顯示了在探頭連 接到測試點上時參考波形的變化情況。要記住，這個 圖中顯示的波形并不是探頭的輸出，而是顯示了探頭 對測試點上的信號的影響。藍色軌跡顯示了 TPP1000 對源信號的負載影響最小，因?yàn)樗c參考波形接近程 度最高，對上升時間影響最小。非泰克探頭新增的輸 入電容對性能和精度都有影響。如上所述，電容電抗 在較高頻率上下降，電容負載的影響隨著頻率提高而 加大。探頭電容越高，在更高頻率上的負載越大，這 也就是為什么力科和安捷倫負載信號前面有一個圓 角，前沿是方波高頻成分所在的位置。在探測更快速 的信號時，非泰克探頭會更明顯地使源信號失真，降 低測量精度。

縮短設置時間

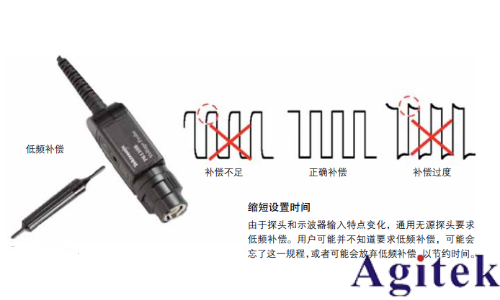

由于探頭和示波器輸入特點變化，通用無源探頭要求 低頻補償。用戶可能并不知道要求低頻補償，可能會 忘了這一規程，或者可能會放棄低頻補償，以節約時間。 如圖所示，必須使用調節工具補償探頭輸出，直到 響應平坦化，如下面的“正確補償”實例所示。

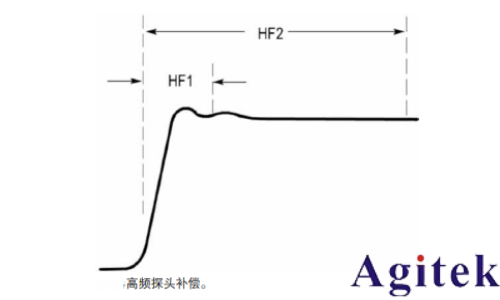

除了在所有無源探頭上必需進行低頻補償及進行常見 用戶調節外，一般還要求由制造商的服務部門執行高 頻補償。用戶一般不能接觸高頻補償調節點，可能要 求用戶損壞補償盒外面的標簽才能接觸到這些點。這 種補償還可能要求專用設備，如校準發生器和專用探 頭適配器，才能進行必要的調節。高頻補償校正了直 到前沿的畸變以及長期平坦度，如圖所示。

總結

TPP1000、TPP0500B 和 TPP0250 徹底改變了無源探 頭產品類別的性能水平，許多指標是這類產品中以前 沒有實現的，把傳統無源探頭的劣勢轉化成了優勢。 這些探頭彌補了通用無源探頭與成本較高的有源探頭 之間的空白，同時實現了無源探頭和有源探頭的最大 優勢：高性能，低成本，能夠測量數百伏的動態范圍， 低輸入電容，堅固耐用，適合日常使用。

由于業內領先的無源探頭指標和自動補償功能， TPP1000、TPP0500B 和 TPP0250 降低了用戶的擁有總成本，為示波器投資增加了巨大的價值。
