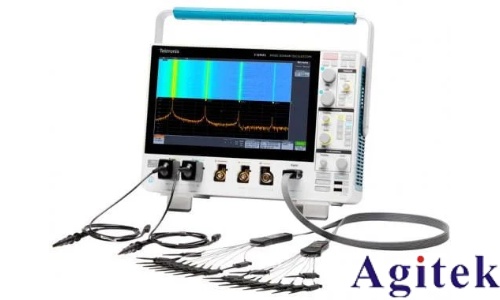

泰克6 系列 MSO混合信號示波器產品技術資料
泰克6 系列 MSO混合信號示波器使用1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。以低噪音和高達50GS/s的采樣率獲得精確的測量.

置信度(數字)
輸入通道
4 個 FlexChannel? 輸入
每個 FlexChannel 提供:
一個模擬信號,可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬(所有模擬通道)
1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz(可升級)
采樣率(所有模擬/數字通道)
實時:25 GS/s
插值:2.5 TS/s
記錄長度(所有模擬/數字通道)
62.5 M 點標配
125、250、500 M 點 或 1 G 點(選配)
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿,脈沖寬度,欠幅,超時,窗函數,邏輯,建立時間和保持時間,上升/下降時間,并行總線,序列,可視觸發,視頻(可選),射頻對時間(可選)
輔助觸發 ≤5 VRMS,50Ω,400 MHz(僅于邊沿觸發)
標準分析
光標:波形、V 條、H 條、V&H 條
測量:36
頻譜視圖:頻域分析,獨立控制頻域和時域
FastFrameTM:分段內存采集模式,最大觸發速率 > 5,000,000 個波形/秒
數學:基本波形代數、FFT 和高級公式編輯器
搜索:搜索任何觸發標準
抖動:TIE 和相位噪聲
選配分析
高級抖動和眼圖分析
用戶定義的過濾
高級頻譜視圖
RF 與時間光跡、觸發、光譜圖和 IQ 捕獲
數字電源管理
模板/極限測試
LVDS 調試和分析
PAM3 分析
高級功率測量和分析
高級矢量信號分析 (SignalVu-PC)
選配協議觸發、解碼和分析
I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、SDLC、1-Wire、MDIO 和 NFC
選配串行一致性測試
以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0
選配內存分析
DDR3 調試、分析和一致性測試
任意/函數發生器1
50 MHz 波形生成
波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性(多觸點)觸摸屏
連接性
USB 主控(7 端口),USB 3.0 設備(1 端口),LAN(10/100/1000 Base-T 以太網),顯示器端口,DVI-I,VGA
使用標準網絡瀏覽器,通過網絡連接遠程查看和控制示波器

由于最低的輸入噪聲及高達 8 GHz 的模擬帶寬,6 系列 MSO 為分析和調試當今 GHz 時鐘和總線速率的嵌入式系統提供了最好的信號保真度。6 系列 MSO 擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面,業內超大的高清顯示器,以及 4 個 FlexChannel? 輸入,每條通道可以測量一個模擬信號或 8 個數字信號,可以解決當前及未來棘手的挑戰。
