Keysight PXA 和 MXA X 系列信號分析儀提供實時功能，可以連續處理 40 至 160 MHz 射頻帶寬內的所有樣本。因此，它們可以無間隙地進行分析和觸發，不會錯過信號特性。實時分析作為 MXA 和 PXA 的選件或更新提供。

無線應用中最常見的實時（無間隙）分析類型是連續的功率頻譜測量和時間捕獲，并可在回放捕獲結果時進行靈活的后期處理。連續頻譜測量是實時頻譜分析儀（RTSA）的特殊功能，而捕獲/回放操作通常是由矢量信號分析儀（VSA）完成。RTSA 的連續功率頻譜測量一般有兩種方式：

生成密度或頻譜圖等頻譜顯示

根據模板測試頻譜結果，生成頻率模板觸發

另外一種非常重要但較不起眼的測量是實時標量測量，它測量的是瞬時通道振幅或幅度，其中的“通道”由分析儀的數字化掃寬定義。幅度測量以兩種方式提供。Keysight RTSA 提供功率與時間（PVT）測量，而 Keysight VSA 提供基于幅度的無間隙觸發功能，并以幅度跡線顯示測量結果。

如前所述，Keysight PXA 和 MXA X 系列射頻分析儀使用相同的硬件平臺，能夠執行 RTSA、矢量信號分析和傳統的掃描頻譜分析。

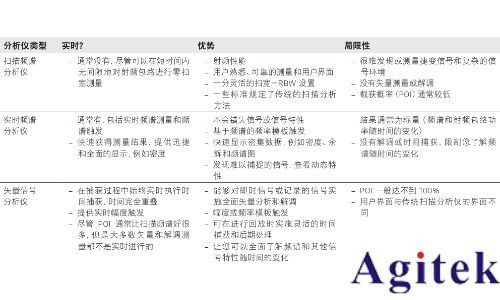

所有這些測量在無線應用中是非常有用的，我們將會在接下來的章節中說明。表中匯總介紹了各種類型的工具，以及它們在無線應用中進行實時分析的優勢和限制。

示捷變信號和復雜的信號環境

隨著信號越來越捷變、信號環境日益復雜，在單個屏幕上顯示大量測量數據也變得越來越實用。在現代射頻應用中，最常見的實時測量結果可以用密度、直方圖或累積的歷史跡線或頻譜圖描述。

新的顯示充分利用了 RTSA 的高速數字信號處理能力，每秒鐘生成數千個頻譜 — 遠遠超過了肉眼所能分辨的數目。在此情況下，可通過收集統計數據和顯示特殊測量值（例如在特定頻率上的特定幅度）出現的頻次，得到信息量最大的顯示界面。

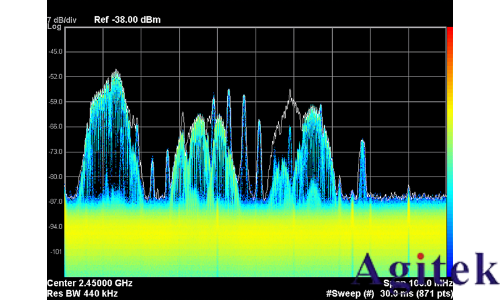

測量結果直方圖（圖 1）是經過強化的頻譜測量結果，可顯示發生頻次。它不只是一個可視化工具，還可量化測量發生頻次（通常用 % 表示），并通過游標讀取在任意頻率/ 幅度點上發生的頻次。這些顯示界面使用顏色或跡線亮度進行編碼，并可添加余輝 功能，使顯示的舊數據逐漸變暗，讓用戶集中注意力查看較新的事件。工程師能夠查看并關注偶發事件或瞬態，并把它們與其他特性區分開來。通過改變余輝和顏色加權值或方案，可以將特定特性突出顯示出來，從而快速和全面地評測頻段的頻譜占用率。

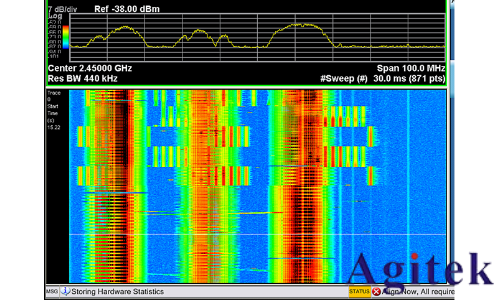

借助 RTSA 的快速、無間隙處理能力，從密度或直方圖顯示界面也能輕松地找出罕見 或意外的信號或信號特性。盡管單個顯示界面能夠揭示具有超低占空比的信號，但它無法揭示信號計時或特定的信號特性。當信號計時十分重要時，密度顯示界面的頻率 （顏色）編碼可以轉換為頻譜圖顯示界面的時間編碼（Y 軸）。在 RTSA 中，頻譜圖顯示界面由垂直層疊的跡線組成，每個跡線都是一條直線，表示一次頻譜顯示更新。每個跡線或頻譜顯示更新線的信號功率與頻率關系都已編碼或映射到顏色。圖 2 清晰地顯示了信號功率譜與時間的關系。

清晰了解信號特性和信號環境，對許多無線應用都有好處。密度和頻譜圖測量組合可提供完整的視圖。大多數頻譜圖可與直線或“切片”游標功能搭配使用，該游標功能通過水平顯示線來選擇頻譜圖緩沖區內的單個跡線，并顯示特定時間點的頻譜。注意：每個譜線通常表示多個乃至成千上萬個頻譜結果。在 Keysight PXA 和 MXA 信號分析儀中，默認設置是大約 300,000 個頻譜/秒除以 30 ms 顯示更新速率，即每個譜線上產生大約 10,000 個頻譜。根據分析儀的顯示檢波器設置（一般是峰值或平均值），把單個頻譜編譯到一個顯示更新或譜線中。VSA 中創建頻譜圖顯示界面的方式略有不同，特別是在時間捕獲/回放操作方面。
