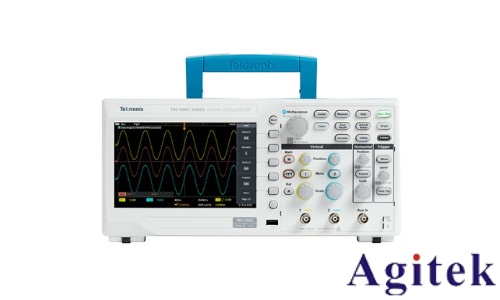

泰克TBS1000C 系列數字存儲示波器設計緊湊，性價比高。它旨在滿足如今的教育機構、嵌入式設計工程師和創客社區的需求。該儀器配備 7 英寸 WVGA 彩色顯示屏，具有最高 1 GS/s 的采樣速率，帶寬為 50 MHz 至 200 MHz，享受五年保修。該儀器配備了創新的課件系統，將實驗室練習與分步使用說明整合在一起，供學生使用。HelpEverywhere? 系統在整個用戶界面中提供有用的技巧和提示，使新用戶更容易使用儀器。

主要性能指標

200 MHz、100 MHz、70 MHz 和 50 MHz 帶寬型號

2 通道型號

全部通道均實現 1 GS/s 采樣率

所有通道上均為 20k 點記錄長度

高級觸發，包括脈沖觸發、欠幅觸發和行觸發

5 年保修

主要特點

具有 15 個水平分度的 7 英寸 WVGA 彩色顯示器顯示信號增加 50%

32 種自動測量

雙窗口 FFT，帶模擬時域和頻域視圖

觸發頻率計數器

平移和縮放能力

多語言用戶界面，在用戶界面和前面板貼紙支持 10 種語言

占用空間小和重量輕

無風扇設計，運行噪音低

連接性

前面板上的 USB 2.0 主控端口，可快速簡便地存儲數據。

后面板上的 USB 2.0 設備端口用于連接到 PC 并遠程控制儀器。

教育

HelpEverywhere? 為用戶提供有幫助的屏顯小貼士

內置示波器手冊提供了操作說明和示波器基礎知識

集成課件功能在顯示屏上提供實驗室練習指導

可以禁用自動設置、光標和自動測量，幫助教育工作者向學生講授基礎概念

您可以信賴的性能

泰克提供業界領先的服務和支持，每臺 TBS1000C 系列示波器都標配五年保修。

旨在使您學習和工作更快

TBS1000C 系列示波器是為快速動手教學和簡便操作而設計，帶有適當的特征和功能組合。專用前面板控件便于訪問所有重要設置?？潭葞в?10 個垂直分度和 15 個水平分度，使您可以在每個屏幕上看到更多信號。

屏幕上帶有清晰標記和彩色信息的大菜單使導航和查找感興趣的信息變得容易?？s放功能使您可以迅速卷動記錄并放大，查看感興趣區域中的信號細節。

在縮放模式下，顯示屏上半部分顯示整個記錄的概況，下半部分顯示詳細的放大后視圖。

多功能觸發和采集模式

觸發系統是為調試當今混合信號設計而打造的。除基本邊沿觸發外，它還包括脈寬觸發和欠幅脈沖觸發，特別適合調試設計的數字部分。

脈寬觸發非常適合尋找窄毛刺或超時條件。欠幅脈沖觸發旨在捕獲幅度短于預計幅度的信號。

TBS1000C 系列示波器提供幾種采集模式。默認的采集模式是采樣模式，這種模式適合大多數應用。峰值檢測模式用來查找尖峰，平均模式有助于降低重復信號上的噪聲。

自動化測量與分析

全套自動測量可以快捷方便地測試各種信號和應用。

測量顯示在單個屏幕上。測量分成四大類：頻率、時間、幅度和面積。所有測量都顯示在單個測量選擇屏幕上，可以簡便地選擇 32 種自動測量，而不用翻查各種菜單。

測量按來源加上顏色編碼，顯示在透明背景上，因此波形不會被讀數擋住。

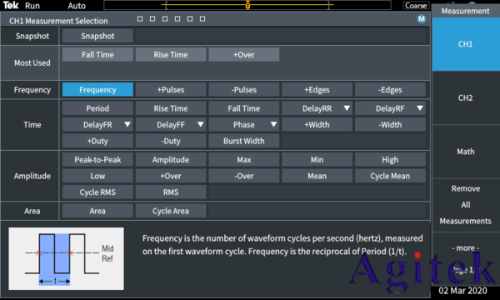

在一個屏幕上列出和選中所有測量

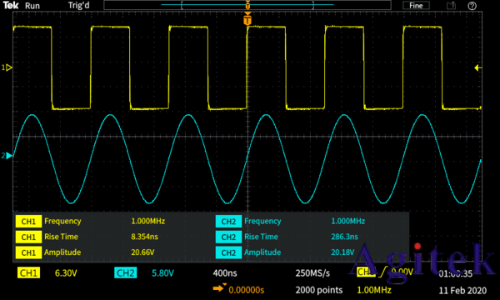

測量值是透明的，因此不會擋住波形

FFT功能

按前面板上的 FFT 按鈕，您可以使用 FFT 功能了解信號的頻率成分。

只顯示 FFT，或打開源波形顯示，同時查看頻域和時域波形。透明讀數顯示重要設置，而不會擋住 FFT 顯示。

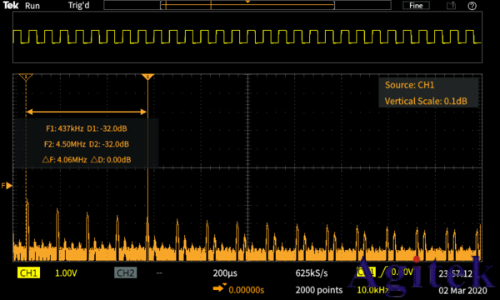

時域源波形可以顯示在 FFT 頻率頻譜上方

HelpEverywhere?

The HelpEverywhere? 系統提供帶圖形的幫助文本，說明了儀器上的不同設置，從而使新用戶更容易知道應使用哪項測量并解釋測量結果。使用與用戶界面相同的語言提供幫助。

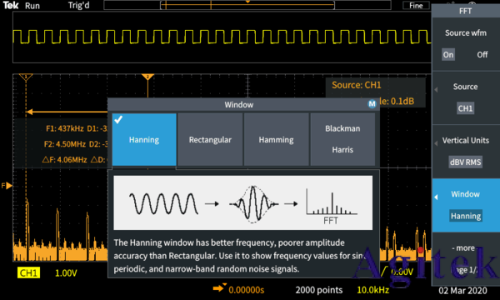

HelpEverywhere? 小貼士解釋了重要設置。

創新的新型教育解決方案

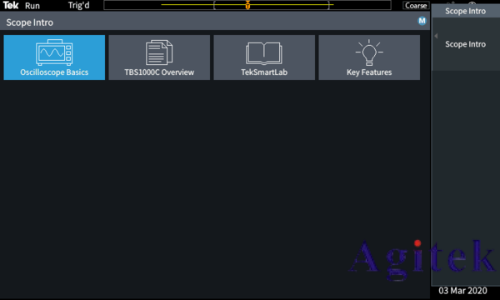

TBS1000C 系列示波器提供多項功能，讓教育工作者可以把更多的時間用來講授基本概念。示波器簡介手冊已嵌入 TBS1000C 幫助系統。按前面板上的幫助按鈕，可以訪問有關示波器基本操作的信息，還可以查看 TBS1000C 示波器和控件的概述及其使用技巧。

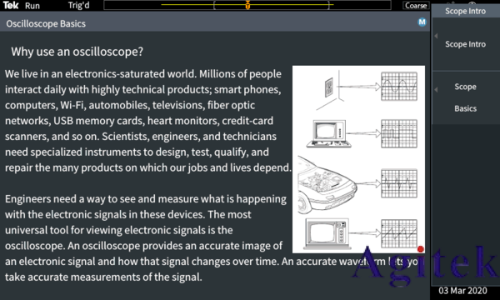

Scope Intro（示波器介紹）涵蓋基本示波器 TBS1000C 使用方式

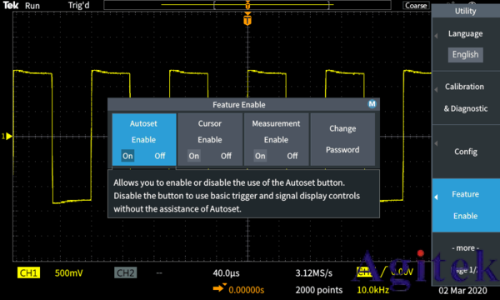

可在儀器上禁用自動設置、光標和自動測量等功能。通過禁用功能，學生可以了解基本概念以及如何使用水平和垂直控件來獲取波形，使用刻度來測量時間、電壓以及手動繪制/計算信號特點。

菜單功能

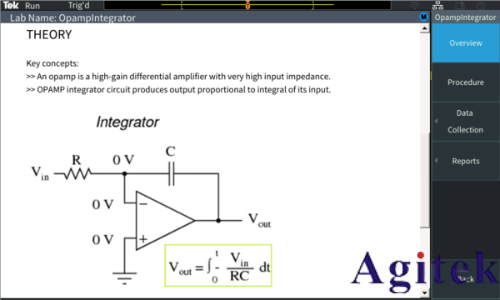

集成課件功能允許教授在儀器中加載實驗練習，在每個站上為學生提供指引，并提供結構化框架，學生可以捕獲數據，并包含在報告中。

課件功能允許學生在儀器顯示器上查看實驗信息

靈活傳送數據

使用儀器前部的 USB 主控端口可以輕松地將儀器設置、屏幕截圖和波形數據保存到 U 盤。

TekScope

TekScope 軟件使您能夠輕松將數據直接從示波器傳輸至 PC 進行離線分析，從而擴展儀器功能。通過臺式示波器的遠程分析軟件包，您能夠在最常見的總線（I2C、SPI、CAN、CAN-FD、LIN 和 UART）上運行協議解碼，使用測量、趨勢、直方圖、搜索和標記的高級分析功能以及離線波形分析，所有這些均在單個用戶環境中，這與我們的高性能儀器非常相似。

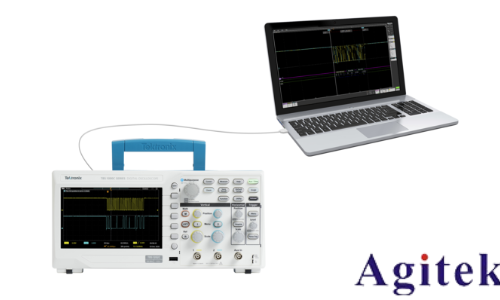

在 PC 上使用 TekScope 進行波形分析

PC 連接

通過將 PC 連接到儀器后部的 USB 設備端口并使用泰克網站上提供的 OpenChoice? PC 通信軟件輕松捕獲、保存和分析測量結果。將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel，十分簡單。

OpenChoice Desktop

Kickstart

Kickstart 軟件提供臺架儀器控制、自動數據和單個工作臺上的多臺儀器的測量記錄功能?？蓪⑹占臄祿L制成圖表以獲取更多的見解，也能夠以多種格式導出以進行進一步分析。其支持示波器、數字萬用表 (DMM)、電源和源測量單元 (SMU)。

使用 Kickstart 控制多臺儀器和數據記錄
