頻譜分析儀是廣播監測、射頻元件測試和 EMI 故障排除的有力工具。許多現代分析儀都提供多種常用調整功能，可針對特定應用優化性能。在本文中我們將介紹分辨率帶寬 (RBW) 和視頻帶寬 (VBW) 及其對測量的影響。

分辨率帶寬(RBW)是什么意思？

分辨率帶寬 (Resolution Bandwidth RBW) 是兩個不同頻率的信號能夠被清楚分辨出來的最低頻寬差異，兩個不同頻率的信號頻寬如低于頻譜分析儀的RBW，此時該兩信號將重疊，難以分辨。

分辨率帶寬(RBW)

分辨率帶寬RBW是頻譜儀基本性能指標之一

對于頻譜分析儀，分辨率帶寬RBW指的是中頻濾波器的3dB帶寬。也是衡量能否分辨兩個等幅信號的能力，RBW小于等于兩個信號的頻率間隔，可以分辨出兩個信號峰

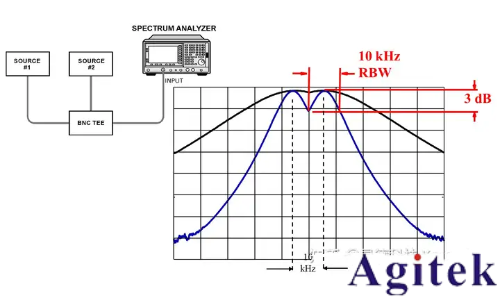

在雙音測試中，兩個信號相隔10kHz，RBW＝10KHz時，儀表測試可顯示出兩個信號峰。顯然用10kHz濾波器分辨出等幅雙音信號是沒有問題的。

RBW為分辨等幅信號的能力

RBW越小，分辨率越高

分辨率帶寬（RBW）對測量有哪些影響？

1. 為了能夠顯示兩個或兩個以上頻率彼此靠近的信號，您需要一個帶寬足夠小的（分辨率）濾波器。

2. 分辨率過濾器的帶寬也會影響頻譜儀所顯示的噪聲。帶寬越小，結果噪聲越小。規則是，如果將帶寬增加或減少3倍，則噪聲會降低或升高5 dB。如果將帶寬更改為10倍，則顯示的噪聲將更改10 dB。

3. 分辨率帶寬會影響測量速度。如果要顯示真實頻譜，則分辨率濾波器必須在所有感興趣的頻率上穩定下來。與寬帶濾波器相比，窄帶濾波器的建立時間更長。因此，掃描時間越長，分辨率帶寬越小。規則是，如果將帶寬減少3倍，則掃描時間將增加9倍。如果將帶寬減少10倍，則掃描時間將增加100倍。

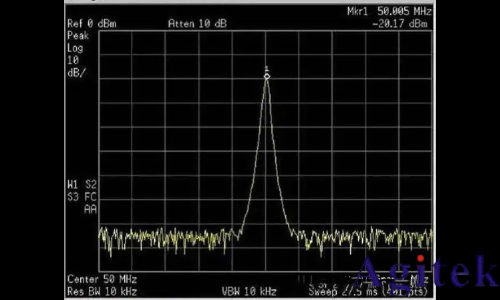

RBW為10kHz下的掃頻時間為27.5ms

對大多數測量來說，我們選擇足夠窄的分辨率帶寬來分辨輸入信號的各個頻譜分量。如果本振頻率固定，頻譜儀則調諧到信號的其中一個頻譜分量上，那么中頻輸出就是一個恒定峰值的穩定正弦波。于是包絡檢波器的輸出將是一個恒定（直流）電壓，并沒有需要檢波器來跟蹤的變化。

分辨率帶寬（RBW）是您能隔離兩個信號，并還能看到它們的最小帶寬。RBW也會影響 KTB噪聲系數功率，因為 RBW 每改變 10 倍，KTB 功率改變 10 dB。

較小的 RBW 可提供更精細的頻率分辨率，并能夠區分頻率相近的信號。但為什么不在所有測量中都使用最小的 RBW 設置呢？

較低的RBW固然有助于不同頻率信號的分辨與測量，但是低的RBW將濾除較高頻率的信號成份，導致信號顯示時產生失真。失真值與設定的RBW密切相關，較高的RBW固然有助于寬頻帶信號的偵測，但是這將增加噪底(Noise Floor)，降低量測靈敏度，對于偵測低強度的信號易產生阻礙。因此適當?shù)腞BW寬度是正確使用頻譜分析儀的重要參數。

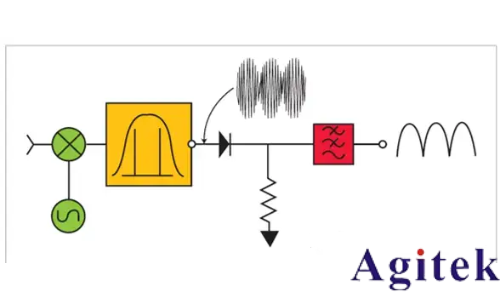

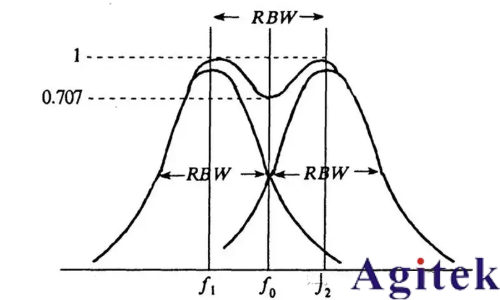

有些時候我們會故意使分辨率帶寬足夠?qū)捯园瑑蓚€或更多的頻譜分量，而有些場合則別無選擇，因為這些頻譜分量之間的頻率間隔比最窄的分辨率帶寬還要小。假設通帶內只含兩個頻譜分量，則兩個正弦波會相互影響而形成拍音，如圖所示，中頻信號的包絡會隨著兩個正弦波間的相位變化而變化。

如何擇**分辨率帶寬 (RBW)？

必須認真考慮分辨率帶寬(RBW)的設置，因為他關系到頻譜成分的分離，適宜的噪聲基底的設置和信號的解調。

在進行有苛刻要求的頻譜測量時，頻譜分析儀必須精確、快速并具有高動態范圍。在多數情況下，強調其中某一參數會對其它參數有所影響。因此在進行RBW設置時需要綜合權衡這些因素。

通過低電平信號的測量，可以看到使用窄RBW的優點。在使用窄RBW時，頻譜分析儀顯示出較低的平均噪聲(DANL)，且動態范圍增加，靈敏度有所改進。

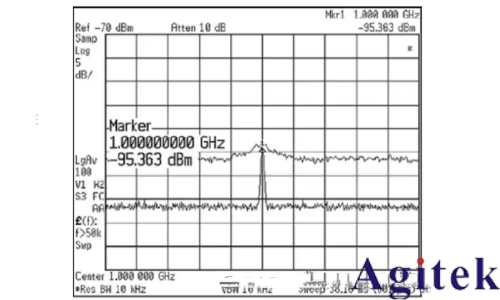

在下圖中，把RBW從100 kHz改變到10 kHz將能更好地分辨-95 dBm 的信號。

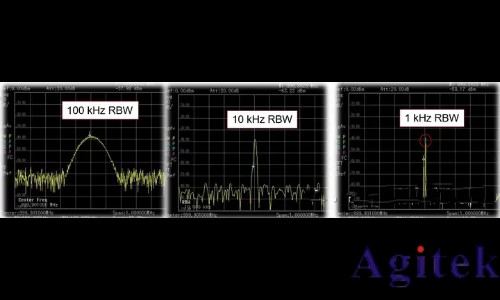

圖. 100KHz RBW 和10KHz RBW的測試結果

但并非任何情況都是最窄的RBW最好。對于調制信號，RBW一定要設置得足夠?qū)挘顾軐⑿盘栠厧Оㄔ趦?nèi)。如果忽略這一點，測量將是極不精確的。 窄RBW設置的一項重要缺點是掃頻速度。更寬的RBW設置在給定頻率范圍內允許更快的掃頻。

下圖比較了在200 MHz 頻率范圍內，10 kHz 和3 kHz RBW 的掃頻時間。

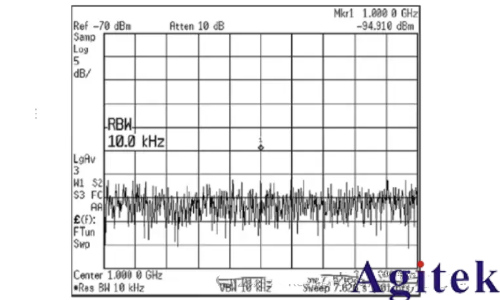

圖. 10KHz RBW的掃描時間為7.627S

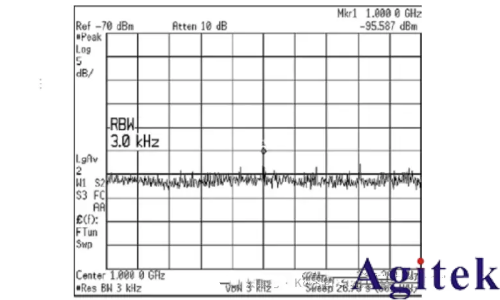

圖. 3KHz RBW的掃描時間為26.79S

一定要知道RBW 選擇時所必須的基本權衡因素，明白哪些參數最為重要的時候給以適當?shù)膬?yōu)化。但在權衡不可避免時，現代頻譜分析儀可為您提供弱化，甚至消除這些因素的方法。通過使用數字信號處理，頻譜分析儀在實現更精確的測量的同時還提供更高的速度，即使是使用窄RBW。

為什么RBW濾波器的矩形系數定義會以60dB為界？

就要涉及到頻譜分析儀本地振蕩器（簡稱LO，Local Oscillator）的穩定程度，因為本振本身的不穩定，其相位噪聲可能將靠近載波頻率附近60dB以下的信號全部淹沒，這時矩形系數已經沒有測量意義了。

分辨率帶寬(RBW) 決定了

?相鄰信號分辨的能力
?能觀察到信號細節的能力

視頻帶寬和分辨率帶寬區別是什么?

分辨率帶寬RBW是您能隔離兩個信號，并還能看到它們的最小帶寬。RBW也會影響KTB噪聲系數功率，因為RBW每改變10倍，KTB功率改變10dB。

視頻帶寬濾波器噪聲。視頻帶寬用于平均，它等效一個低通濾波器。為過濾噪聲，視頻帶寬通常設置得較窄，但又不過窄，因為這會減慢掃描時間。

在特定情況下視頻帶寬可設置得較寬。一個例子是不需要，或不要求平均。另一個例子是在零跨距時測量AM。為測量AM，視頻帶寬需要足夠?qū)挕?/span>

視頻帶寬是什么意思？

影響頻譜分析儀顯示軌跡質量的另一個因素是視頻帶寬 (Video Bandwidth VBW)。視頻濾波是一種時域低通濾波器，在數學上相當于平均值。視頻帶寬 VBW 濾波器的主要作用是平滑軌跡并降低噪聲。

視頻帶寬用于平均，為過濾噪聲，通常設置得較窄，但又不過窄，因為這會減慢掃描時間 (Sweep Time ST)。掃描時間是指檢波器從起始頻率掃描到終止頻率所需的時間。

在特定情況下視頻帶寬可設置得較寬。一個例子是不需要，或不要求平均。另一個例子是在零跨距時測量AM。為測量AM，視頻帶寬需要足夠?qū)挕?/span>

視頻帶寬

?自動設置狀態下，VBW由RBW決定

?VBW設置影響頻譜的平滑和測試速度

?減小VBW有利頻譜儀發現淹沒在噪聲中的小功率CW信號

視頻濾波

視頻濾波用到的就是視頻濾波器，它其實是一個低通濾波器，對檢波器輸出視頻信號進行低通濾波處理，用于確定顯示的視頻信號的帶寬。

當視頻濾波器的截止頻率降低時，視頻系統將無法再跟隨通過IF鏈的信號的包絡線的更快變化。結果是所顯示信號的平滑。平滑量由視頻帶寬與分辨率帶寬之比確定。 0.01以下的比率可提供非常好的平滑度。

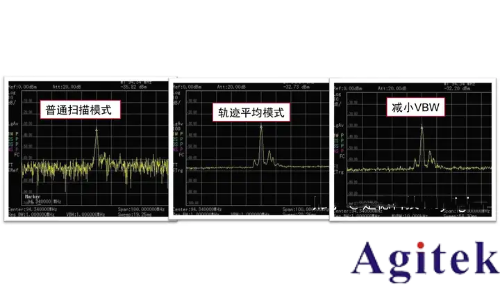

減小視頻帶寬可對頻譜顯示中的噪聲抖動進行平滑，從而減小顯示噪聲的抖動范圍。這樣有利頻譜儀發現淹沒在噪聲中的小功率CW信號，還可提高測量的可重復性。

自動狀態下，頻譜儀的VBW設值與RBW關聯，在[BW]菜單下，可確定VBW和RBW的比值關系。

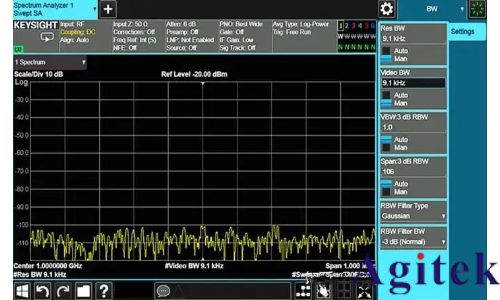

如下圖1所示，頻譜儀的顯示是被測信號加上它自身的內部噪聲。為了減小噪聲對顯示信號幅度的影響，我們常常對顯示進行平滑或平均，如圖 2所示。

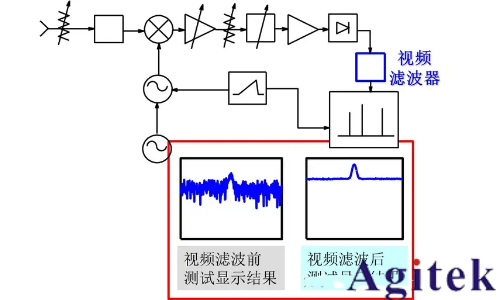

頻譜儀所包含的可變視頻濾波器就是用作此目的。它是一個低通濾波器，位于包絡檢波器之后，并且決定了視頻信號的帶寬，該視頻信號稍后將被數字化以生成幅度數據。此視頻濾波器的截止頻率可以減小到小于已選定的分辨率帶寬（IF）濾波器的帶寬。這時候，視頻系統將無法再跟隨經過中頻鏈路的信號包絡的快速變化。結果就是對被顯示信號的平均或平滑。

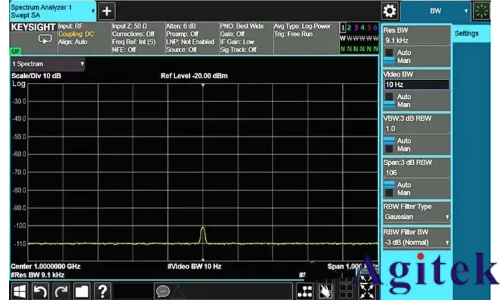

圖 1. 頻譜儀顯示的信號加噪聲

圖 2. 圖 2-27 中的信號經充分平滑后的顯示

圖 3. VBW 與 RBW 比值分別為 3:1、1:10、1:100 時的平滑效果

這種效果在測量噪聲時最為明顯，尤其是選用高分辨率帶寬的時候。當減小視頻帶寬，那么噪聲峰峰值的波動變化也隨之減小。

如圖 3 所示，減小的程度（平均或平滑的程度）隨視頻帶寬和分辨率帶寬的比值而變。當比值小于或等于 0.01 時，平滑效果較好，而比值增大時，平滑效果則不太理想。視頻濾波器不會對已經平滑的信號跡線（例如顯示的正弦信號已可以很好地與噪聲區分）有任何影響。

如果將頻譜儀設置為正峰值檢波模式，可以注意到以下兩點：

首先，如果 VBW > RBW，則改變分辨率帶寬對噪聲的峰峰值起伏影響不大。

其次，如果 VBW < RBW，則改變視頻帶寬似乎會影響噪聲電平。

噪聲起伏變化不大是因為頻譜儀當前只顯示了噪聲的峰值。不過，噪聲電平表現出隨著視頻帶寬而變，這是由于平均（平滑）處理的變化，因而使被平滑的噪聲包絡的峰值改變，如圖4。選擇平均檢波模式，平均噪聲電平并不改變，如圖 5。

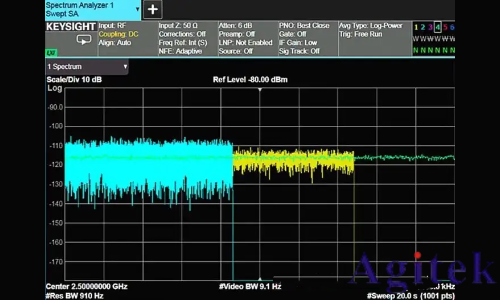

圖 4. 正峰值檢波模式：減小視頻帶寬使峰值噪聲變小，但不能降低平均噪聲電平

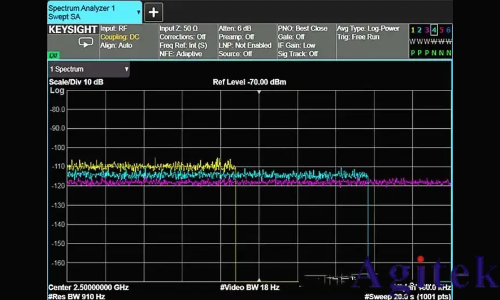

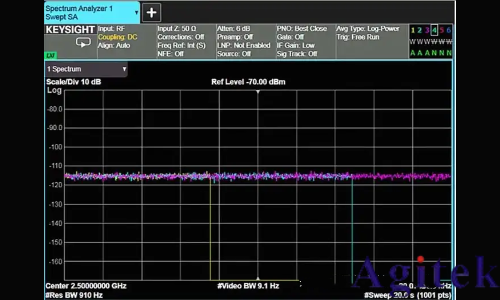

圖 5. 平均檢波模式：無論 VBW 與 RBW 的比值為多少（3:1、1:10、1:100），噪聲電平保持不變

由于視頻濾波器有自己的響應時間，因此當視頻帶寬 VBW 小于分辨率帶寬 RBW 時，掃描時間的改變近似與視頻帶寬的變化成反比，掃描時間（ST）通過以下公式來描述：

現代頻譜分析儀提供靈活的測量功能。請選擇具有可調分辨率帶寬RBW/視頻帶寬VBW（越低越好）且相位噪聲低于被測信號的分析儀。

調整RBW可以降低本底噪聲并提高頻率分辨率，但掃描時間會顯著增加。對于噪聲信號，可以降低VBW以幫助平滑軌跡并更容易識別信號，但這也會增加掃描時間。

如果您正在進行EMI測量，則需要6dB更銳利的濾波器選件來提高峰值檢測精度。
