紋波就是一個直流電壓中的交流成分。對于直流輸出開關電源，輸出直流電壓的 穩定性會直接影響驅動設備的工作穩定性。影響直流電源輸出電壓穩定性的指標 主要是紋波。紋波越小，直流電源輸出的電壓越穩定，波動越小。

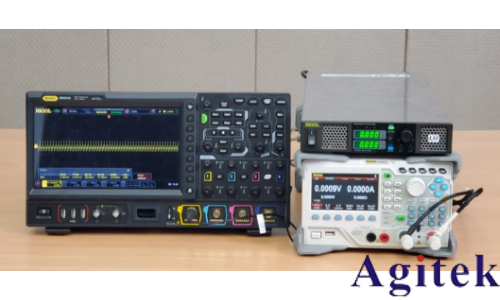

電源轉紋波測試環境搭建

測試準備如下：

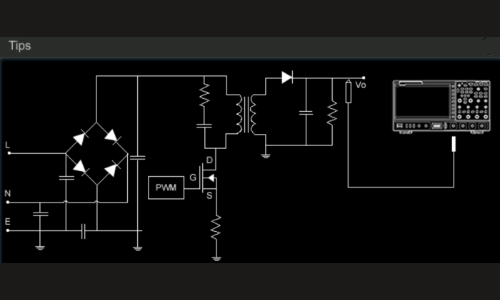

1. 將開關電源的輸出端與電子負載輸入端連接；

2. PVP2350 高阻無源探頭連接 DS8104 示波器的 CH1；

執行電源紋波測量

1. 示波器要選擇 20MHz 的帶寬限制；

2. 為避免由探針與地線形成的類天線環路耦合進電路中的噪聲，使用探頭自帶的接 地彈簧來接地；

3. 將探頭的衰減與示波器 CH1 的探頭比都設為 X1，減小示波器的噪聲干擾；

4. 示波器的通道耦合方式選擇交流，可以將直流電壓隔離，方便信號觀測；

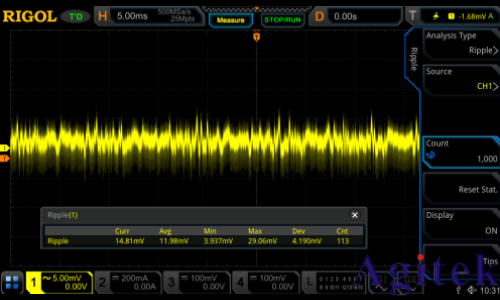

5. 分析類型選擇紋波，打開 CH1 的峰峰值測量，可得到測量的紋波電壓峰峰值。

使用示波 器與直流電子負載即可快速完成電源產品的質量測試，替代了之前使用功率分析儀及 復雜軟件操作才能進行的電源質量測試方法，大大節省測試的成本。
