在日常使用中，部分用戶可能會發現觸發電平已經與沿相交了，但是并沒有實際觸發到信號。這個問題主要取決于用戶具體的觸發設置。本文主要以類似問題展示觸發電平具體工作過程，以及觸發靈敏度/遲滯范圍的概念。

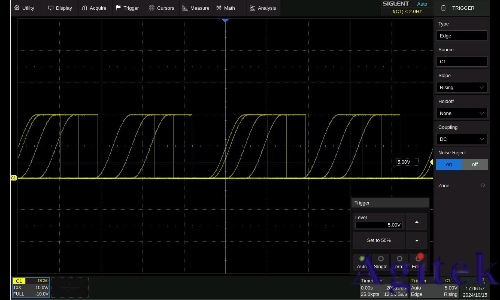

圖1 0~20V的脈沖，上升沿觸發，觸發電平5V，不能成功觸發信號

首先我們需要了解觸發電平具體是怎么工作的。觸發通道在觸發信號的具體過程與用戶設置觸發信號的過程略有不同。在調節觸發信號的時候，我們一般通過trig level按鈕或者觸摸屏設置的時候，只能看到顯示觸發電平的白色虛線，很容易認為只需要有信號與觸發電平相交即可穩定觸發信號。如上圖1的信號，部分用戶或許會直觀地認為可以將觸發電平設置在0V~20V之間均可以成功觸發。

實際上觸發通道觸發信號是通過兩個電平，觸發電平（fire level）和準備電平（arm level）組成的遲滯范圍來完成觸發的（您可以在對應產品數據手冊通過觸發靈敏度來找到具體的遲滯范圍參數）。

信號將會根據設置的觸發沿類型，再遲滯范圍內，信號先通過準備電平，經過遲滯范圍，最后到達觸發電平，此時與觸發電平相交的點才是觸發點。如圖2示意圖。

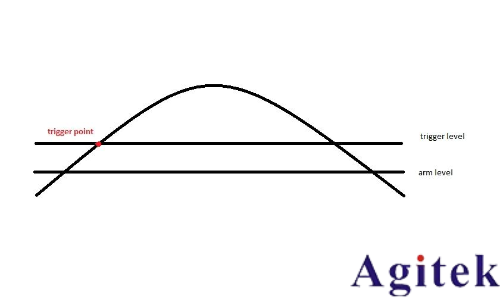

圖2 遲滯范圍

所以實際在圖1的觸發過程中需要判斷遲滯范圍才可以穩定觸發信號，如圖3，設置觸發電平為5V時，沒有信號通過準備電平，故觸發失敗。

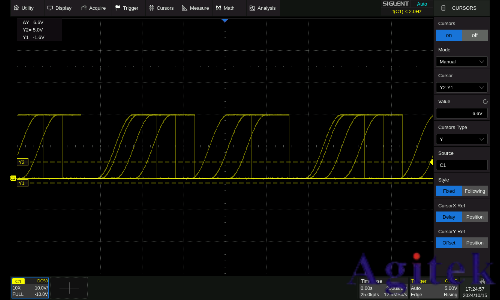

圖3 觸發失敗時遲滯范圍

將觸發電平稍微調高點可以正常觸發，如圖4。

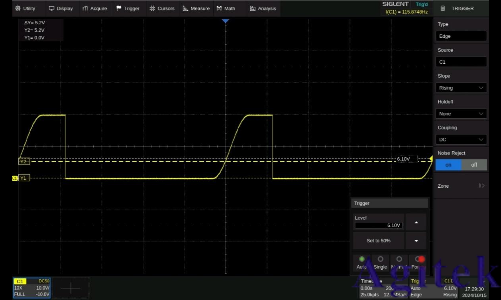

圖4 調高觸發電平成功觸發

實際觸發的時候，示波器的遲滯范圍一般都會比理論范圍偏小一點。本例采用的示波器是SDS6000Pro系列，默認關閉噪聲抑制情況下的遲滯范圍/觸發靈敏度為0.52div。由圖4可以看到理論上5.2V觸發信號即可成功觸發信號，但是實際上需要將觸發電平設置到6.1V（0.61div）才成功觸發。

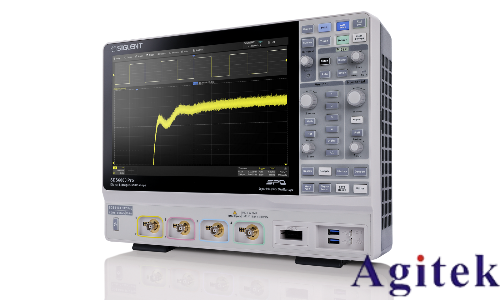

圖5 SDS6000Pro

這是開啟噪聲抑制功能引起的。SDS6000Pro系列示波器的遲滯范圍在開啟噪聲抑制的情況下是0.66div，圖4的情況仍在數據手冊規格之內。關閉噪聲抑制，可以發現觸發電平設置到2.1V的時候已經穩定觸發信號。

圖6 關閉噪聲抑制

在上述類型的輸入信號不需要開啟噪聲抑制，您可以根據不同的輸入信號選擇對應的觸發設置，避免在某些場景的時候影響測試。下面將繼續舉例展示噪聲抑制適用范圍。

噪聲抑制：噪聲抑制功能通過增大觸發電平的遲滯范圍來實現。開啟該功能后，能減小觸發信號中噪聲觸發的可能性，但同時會降低觸發的靈敏度。

如圖6，輸入信號為一個幅度大約是0~20V的加入噪聲的信號，觸發設置依舊是上升沿觸發，但是可以明顯發現，在噪聲干擾下，實際上會有下降沿的信號也被觸發到。

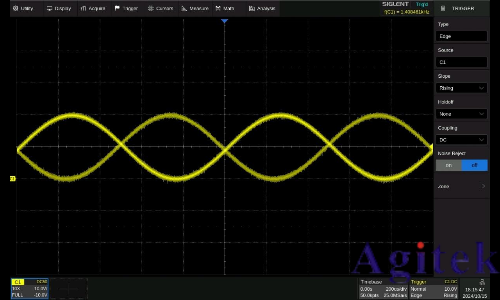

圖7 約0~20V的正弦信號，設置上升沿觸發，觸發電平10V

將波形放大細看，根據上面測試可知測試樣機在關掉噪聲抑制時實際遲滯范圍為2.1V，實際上下降沿中有噪聲信號滿足了該遲滯范圍導致觸發到正弦的下降沿，詳見圖8。

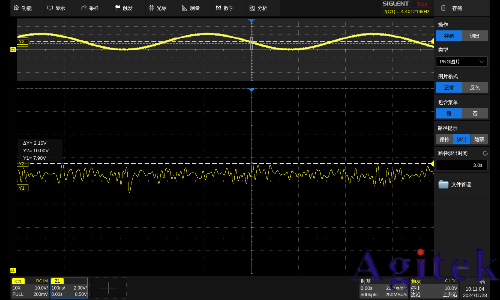

圖8 下降沿中，噪聲信號滿足了上升沿觸發的遲滯范圍條件

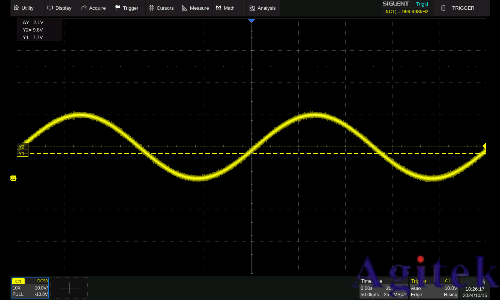

對于圖8的場景開啟噪聲抑制，正常避免噪聲干擾觸發，見下圖9。
