MSO設置 理解數字時間分辨率（數字采樣率） 一個重要的 MSO 采集規格是用于捕獲數字信號的時間分辨率。采樣率在不同的 MSO 型號之間有所不同。在進行建立和保持時間測量時，了解時間測量分辨率非常重要。

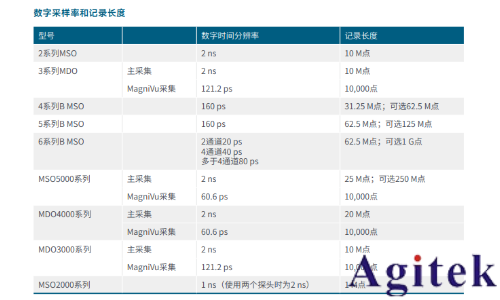

表 1 列出了集成電路的建立和保持時間規格，通常為幾納秒或更短。當使用 MSO 的數 字邏輯輸入測試它們時，必須考慮邏輯輸入的時間分辨率。

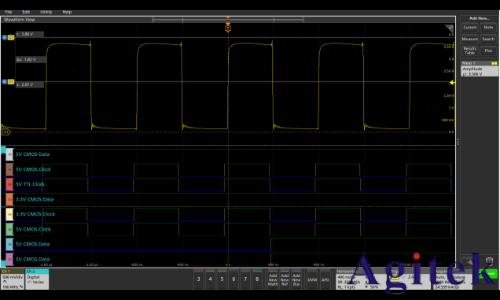

設置數字閾值 混合信號示波器的數字通道像數字電路一樣，將數字信號視為邏輯高或邏輯低。這意味 著只要振鈴、過沖和地彈不引起邏輯轉換，這些模擬特性對 MSO 來說就不是問題。與 邏輯分析儀一樣，MSO 使用用戶指定的閾值電壓來確定信號是邏輯高還是邏輯低。 MSO 的模擬通道可以快速檢查數字信號的邏輯擺幅。在圖 1 中，示波器自動測量數字 信號的幅度約為 3.6V。對于具有對稱電壓擺幅的邏輯系列，如 CMOS，閾值為信號幅度 的一半。然而，對于具有非對稱電壓擺幅的邏輯系列，如 TTL（晶體管 - 晶體管邏輯）， 通常需要參考組件數據表并將閾值定義為邏輯器件的最大低電平輸入電壓（TTL VIL = 0.8V）和最小高電平輸入電壓（TTL VIH = 2.0V）之間的中點（TTL V 閾值 = 1.4V）。

對于 3 系列 MDO、MSO2000 和 MDO3000 系列，閾值是按探頭組（一個 8 通道的組） 調整的，因此 TTL 信號將在一個探頭組上，而 LVPECL 信號將在第二個探頭組上。

解讀彩色編碼數字波形顯示 數字定時波形與模擬波形非常相似，只顯示邏輯高和低電平。為了簡化 分析，Tektronix MDO/MSO 示波器將邏輯低電平顯示為藍色，邏輯高電 平顯示為綠色，即使過渡不可見，也能看到邏輯值。波形標簽的顏色還 與探頭的顏色編碼相匹配

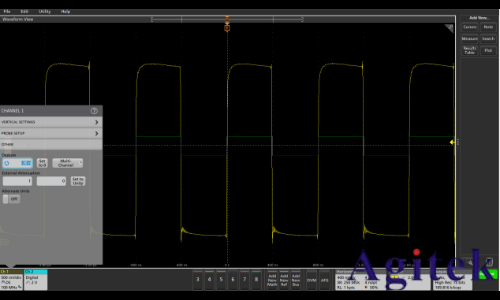

消除通道之間的時間偏移 每臺 Tektronix MDO 或 MSO 系列示波器都有兼容的邏輯探頭。為了簡化數字測量，示 波器會補償邏輯探頭的傳播延遲。因此，不需要進行數字通道探頭的相差校正。 然而，為了更好地進行模擬和數字波形之間的時間關聯測量，重要的是消除模擬到數字 的時間偏移。在圖所示的示例中，為了將模擬通道與數字通道對齊，模擬波形的 2V （50% 幅度）位置與在 2V 閾值處發生的數字信號過渡時間對齊。手動調整相差值以將 模擬通道對齊到數字通道。此相差校正過程需要對任何其他模擬通道重復進行。 當更換模擬探頭時，應檢查模擬通道的偏移；當測量不同的邏輯系列時，應檢查數字 閾值。配置好閾值和偏移后，示波器便可以用于驗證和調試數字電路
