TH343X系列多通道數字功率分析儀采用了高速的 32 位處理器和專業的 DSP 數字信號處理器，搭載嵌入式操作系統，具有速度快、頻帶寬、 功能全、結構緊湊、測試穩定、操作簡單以及良好的人機界面等特點，是新一代數字功率分析儀。

可測量的主要參數有：直流電壓、電流；單、三相交流電壓電流：有效值、峰峰值、峰值、峰值因數、交流分量、直流分量、0-50次諧波；有功功率、無功功率、視在功率、電能計時積分、功率因素、 頻率等電參數。

性能特點

通道：4

交直流：支持交流和直流輸入測試

軟啟動：采用軟電源開關設計

高分辨顯示：7 英寸，800*600分辨率，電容觸摸屏，支持鼠標操作

提供顯示截圖操作

寬頻輸入：0.1Hz~100kHz，涵蓋市場上大部分的電力系統

嵌入式系統：搭載嵌入式操作系統，人機交互更加靈活

比較功能：提供8個比較通道的比較輸出，且輸出方式可編程

諧波分析：分析參數可控，提供列表顯示及棒圖顯示方式

波形顯示：提供基本的輸入信號的波形顯示功能以及積分功率的波形顯示

矢量顯示：提供輸入信號的矢量圖顯示

靈活的能量積分控制：提供連續時間控制和手動控制能量積分的運行和停止操作

波形顯示：提供基本的輸入信號的波形顯示功能以及積分功率的波形顯示

文件存儲：較為強大的文件系統，兼容大部分U盤使用（FAT格式）

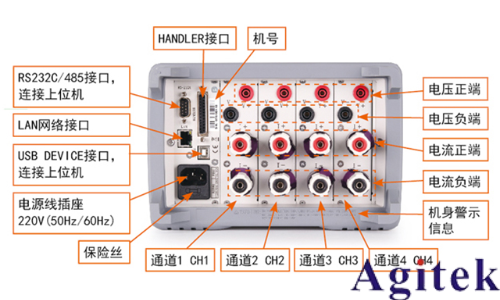

豐富的接口: USB Host、USB Device、LAN 、HANDLER、RS-232C/RS485（二選一）

通訊協議：支持SCPI指令集及ModBus指令解析，極大方便用戶進行編程

功能概覽

1、高分辨率：7英寸，800×600分辨率

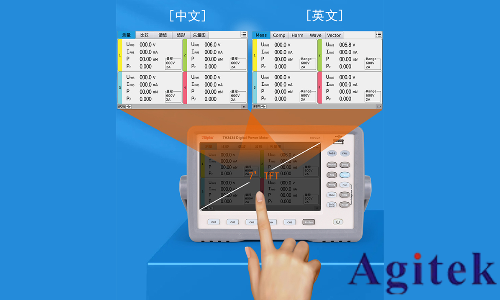

TH343X 系列采用了 24 位色 7 英寸彩色液晶電容式觸摸屏，其分辨率為 800*480，支持鼠標操作。主測試頁面有中英文兩種系統語言可選，您可以在系統設置頁面選擇系統語言進行切換。

2、極簡人性化設計

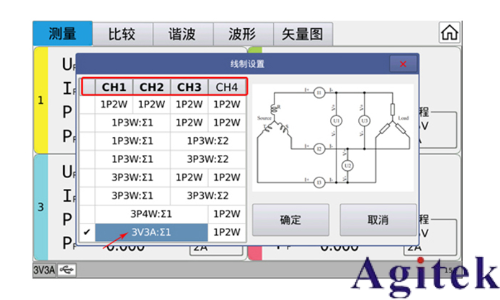

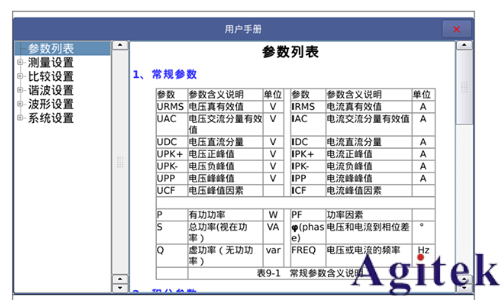

TH343X 系列多通道數字功率計自帶較為豐富的幫助系統，這能夠很好的幫助您熟悉這臺機器，如在選擇線制組合的時候，有線制對應的原理接線圖，您可以直接對著接線即可，直接免去接線困擾。

嵌入的幫助系統可大大節省您的寶貴時間，如您在操作過程中需要幫助，只需長按需要幫助的按鈕控件即可彈出指定章節的幫助信息，也可在系統設置的工具欄下直接打開，根據目錄索引自由瀏覽。

3、8通道比較功能

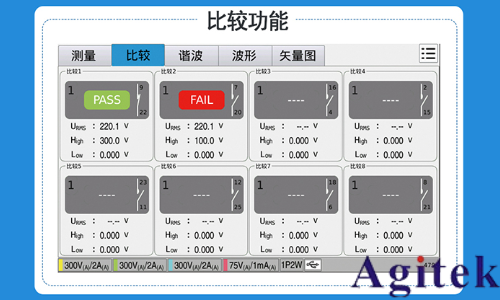

提供8個比較通道的比較輸出，且輸出方式可編程，簡單直觀的比較顯示，使得比較結果一目了然，同時顯示當前對應的輸出接口的繼電器開關狀態，且每個比較通道的比較參數可任意設置，為各種源和負載設備的設計、檢驗、質量控制和生產測試提供了強有力的工具。

4、豐富的接口

RS-232C/RS485、USB Host、USB Device、局域網 LAN 口為儀器與外設的串行通訊提供了極大方便，外設可通過該接口對儀器進行各項功能和參數的設定，基本可取代面板鍵盤的功能。接口命令采用（SCPI）格式以及 ModBus 兩種協議可選，極大方便您對上位機編程控制使用。

5、諧波波形矢量分析

TH343X 系列對輸入信號通過PLL數字鎖相環和過采樣技術，精確地對輸入信號的整周期進行同步采樣，各測量功能的測試數據均是由這些采樣數據計算所得，從而得到在屏幕上顯示的數值數據和波形數據等。

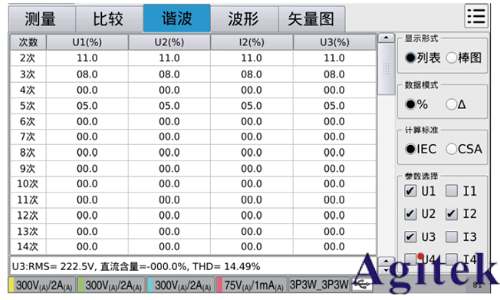

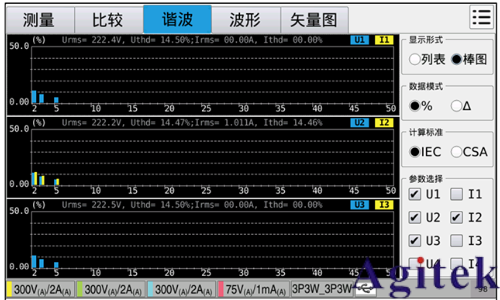

諧波分析功能提供 50 次諧波分析功能，顯示形式有列表和棒圖可選，諧波顯示頁面的布局被分為左右兩部分，左邊是諧波結果顯示區域，右側是諧波相關的參數設置區域，測試結果包括電壓和電流信號的分析結果。列表顯示的排版與被選擇的參數數量有關，列表顯示的數據根據數據模式的選項，有百分比模式和絕對值模式；棒圖顯示的數據源都是諧波分析的百分?jǐn)?shù)值大小，根據被選的參數數量不同，排版也會有所調整。

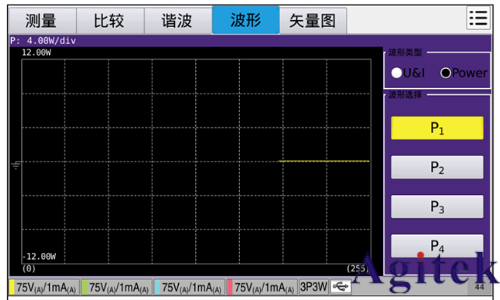

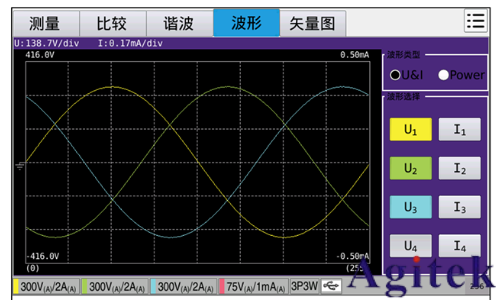

波形顯示分為兩種類型，即 U&I（電壓電流波形）和 Power（有功功率波形）。波形顯示的結果相對反應信號的輸入曲線，用以輔助分析使用，波形可顯示的數據源有各個通道的電壓或電流的數據，即(U1、I1、U2、 I2、U3、I3、U4、I4)，可以多選。波形顯示的結果是經過零點同步調整后的，但不會改變電壓和電流原有的相位差。功率波形主要目的在于查看功率的變化曲線，波形打點采用循環覆蓋的顯示方式，即一直顯示最近的 256 個功率點，之前的數據將會從顯示的左側移除。功率波形可選參數有 P1、P2、P3、P4，可多選，選擇方法即直接觸摸按鈕選擇即可，選中后的按鈕顏色即為波形顯示對應的顏色。

通過矢量圖和測試結果，可以直觀的看到 3 相輸入的各個信號間的相位關系，了解三相的平衡狀況。

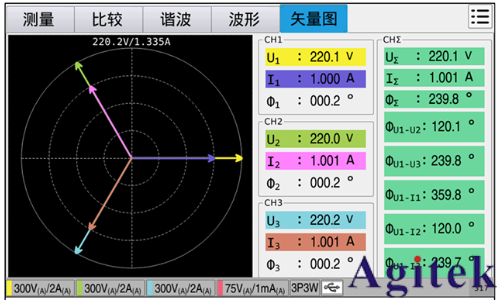

矢量圖顯示頁面主要為三相測試提供一個矢量顯示的頁面，更直觀的顯示出各個三相組合內的各個信號的矢量大小即相位角度關系，如圖所示，左側是用于顯示矢量的極坐標系，右側是顯示基本的測試結果區域；矢量圖只要顯示 各個信號的電壓電流矢量信息圖，顏色與右側參數背景色對應，矢量圖上方的數 值分別表示極坐標對應的外圈對應的參數數值大小。

6、支持U盤文件存儲，支持固件一鍵升級

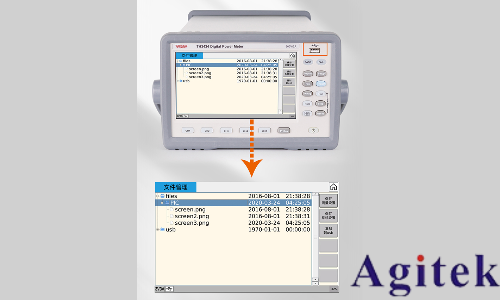

TH343X 系列采取較為強大的文件系統，兼容大部分U盤使用（FAT格式），可以將用戶設定的參數以文件的形式存入儀器內部存儲器。當下次要使用相同的設定時，您無需重新設定這些參數，只需加載相應的文件，就可以得到上次設定的參數。并且提供靈活的固件升級控制，使得軟件的后期維護變得更加穩定可靠。

7、應用和實物測量范圍

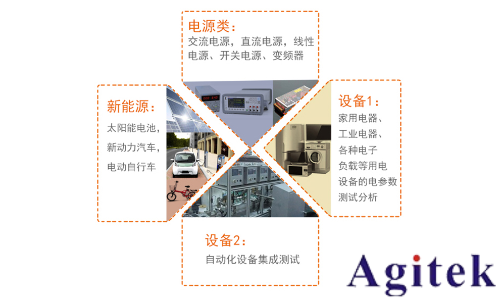

TH343X 系列因其優秀的實力，應用領域更加廣泛，可應用在電源類（交直流電源、線性電源、開關電源、變頻器）、新能源領域（太陽能電池、新動力電池、電動自行車），實物測試包含為自動化設備集成測試、家用電器、工業電器、各種電子、負載等用電、設備的電參數和測試分析。

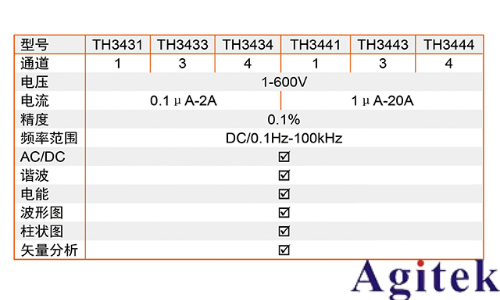

多通道數字功率計型號對比

時間是最好的過濾器，歲月是最真的分析儀，對于未來，我們從未停下腳步。從TH341系列、到TH342X系列，再到今天的TH343X、TH344X系列，我們一直秉承 “專業、專心、專注”的信念，做自己。
