在電子測量領域，萬用表作為一種多功能、常用的測量工具，不僅能精確測量電壓、電流和電阻等基本參數，還具備測量頻率、脈沖寬度和占空比等高級功能。這些功能對于電子電路的設計、調試和故障排查至關重要。本文將詳細介紹如何使用萬用表進行頻率、脈沖寬度和占空比的測量，幫助讀者掌握這些關鍵測量技巧。

一、頻率測量

（一）頻率的基本概念

頻率是指信號每秒鐘完成的周期數，其定義可表示為 1/周期。其中，周期定義為兩個連續同極性沿跨過中間臨界值的時間。理解頻率的概念對于準確測量信號頻率至關重要。

（二）萬用表測量頻率的原理

萬用表通過計算電壓或電流信號在指定時間段內跨過臨界電平的次數來測量信號的頻率。在測量過程中，需注意電壓或電流電平的范圍限制。當電壓或電流電平超過指定范圍時，萬用表無法準確測量頻率。若要測量低于 20 Hz 的頻率，可手動設置電壓或電流范圍，以確保測量的準確性。

（三）允許進行頻率測量的旋轉開關位置

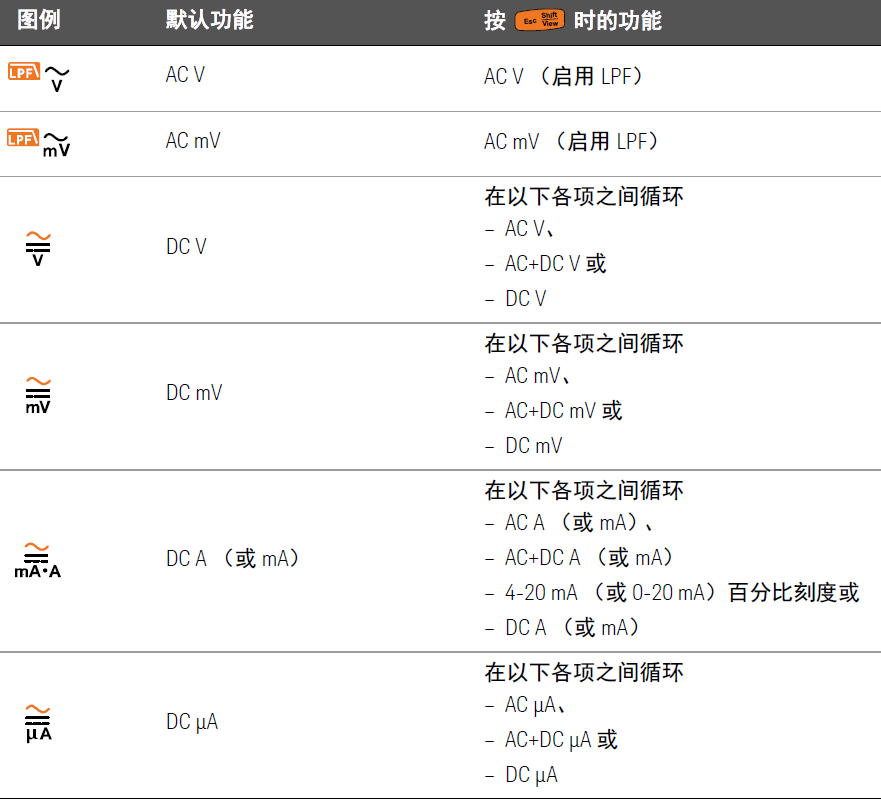

不同型號的萬用表，其允許進行頻率測量的旋轉開關位置可能有所不同。在使用前，務必參考萬用表的說明書，找到正確的旋轉開關位置。一般來說，將開關轉到表中突出顯示的允許進行頻率測量的主要功能之一，如交流電壓（AC V）或交流電流（AC A）等位置。為使頻率測量獲得**結果，建議使用 AC 測量路徑。

（四）測量步驟

選擇測量功能：將萬用表的旋轉開關轉到允許進行頻率測量的主要功能位置。

連接測試線：根據測量的是電壓還是電流，將測試線正確連接到被測信號源。對于電壓測量，將紅色測試線連接到信號的正極，黑色測試線連接到信號的負極；對于電流測量，需將萬用表串聯在電路中。

讀取測量結果：輸入信號的頻率會顯示在萬用表的主顯示屏中，信號的伏特或安培值則顯示在副顯示屏中。需要注意的是，條形圖不表示頻率，而是表示輸入信號的伏特或安培值。

（五）常見問題及解決方法

讀數顯示為 0 Hz 或不穩定：這表明輸入信號可能低于或接近觸發電平。此時，手動選擇較低的輸入范圍通?？山鉀Q該問題，因?yàn)榻档洼斎敕秶鷷?huì)提高萬用表的靈敏度，使其能夠更準確地檢測到信號的觸發沿。

讀數是期望值的數倍：這可能是由于輸入信號失真導致的。失真信號會使頻率計數器多次觸發，從而產生錯誤的讀數。選擇較高的電壓范圍可降低萬用表的靈敏度，減少誤觸發次數，通常顯示的最低頻率是正確的頻率。

（六）頻率測量的應用

測量信號頻率有助于檢測中性導線中是否存在諧波電流，并確定這些中性電流是否為不均衡的階段或非線性負載的結果。在電力電子、通信等領域，頻率測量是一項非常重要的工作，能夠幫助工程師及時發現電路中的問題并進行調整。

二、脈沖寬度測量

（一）脈沖寬度的定義

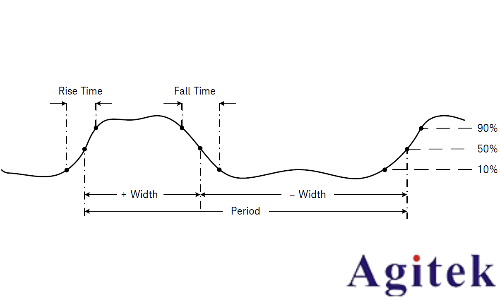

脈沖寬度功能可測量信號處于高低狀態的時間量，即從上升沿的中間臨界值到下一個下降沿的中間臨界值的時間。測量得到的波形必須是周期性的，其圖案必須在相等的時間間隔內重復，否則無法準確測量脈沖寬度。

（二）測量步驟

選擇測量功能：將萬用表的旋轉開關轉到允許進行頻率測量的功能之一，具體可參考萬用表說明書中的表 2 - 20。

連接測試線：與頻率測量類似，根據測量的是電壓還是電流，將測試線正確連接到被測信號源。

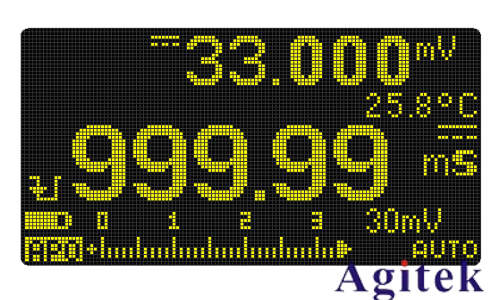

讀取測量結果：輸入信號的脈沖寬度會顯示在萬用表的主顯示屏中，信號的伏特或安培值顯示在副顯示屏中。同樣，條形圖不表示占空比，而是表示輸入信號的伏特或安培值。

（三）脈沖寬度測量的應用

脈沖寬度測量在數字電路、通信系統等領域有著廣泛的應用。例如，在數字電路中，脈沖寬度決定了信號的傳輸時間和邏輯狀態的變化；在通信系統中，脈沖寬度調制（PWM）技術常用于信號的編碼和傳輸。

三、占空比測量

（一）占空比的定義

重復脈沖序列的占空比（或占空因數）是正或負脈沖寬度與周期的比率，以百分比表示。占空比功能已經過優化，可測量邏輯和開關量信號的打開或關閉時間。諸如電子燃油噴射系統和開關電源之類的系統由可變寬度的脈沖控制，通過測量占空比可檢查這些脈沖的工作狀態。

（二）測量步驟

選擇測量功能：將萬用表的旋轉開關轉到允許進行頻率測量的功能之一，同樣參考表。

連接測試線：按照電壓或電流測量的方法，將測試線正確連接到被測信號源。

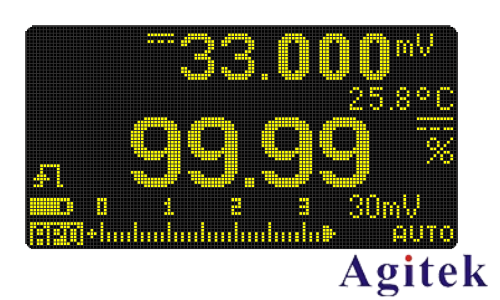

讀取測量結果：輸入信號的占空比百分?jǐn)?shù)會顯示在萬用表的主顯示屏中，信號的伏特或安培值顯示在副顯示屏中。條形圖的作用與前文相同，不表示占空比，而是表示輸入信號的伏特或安培值。

（三）占空比測量的應用

占空比測量在電子控制系統中具有重要意義。例如，在電子燃油噴射系統中，占空比的變化可以控制燃油的噴射量；在開關電源中，占空比的調整可以穩定輸出電壓。通過測量占空比，工程師可以及時發現系統中的故障并進行調整，確保系統的正常運行。

四、總結

萬用表的頻率、脈沖寬度和占空比測量功能為電子工程師和技術人員提供了強大的工具，能夠幫助他們準確分析信號特性，排查電路故障。在使用萬用表進行這些測量時，務必遵循正確的操作步驟，注意測量范圍和信號特性，以確保測量結果的準確性。同時，深入了解這些測量功能的應用場景，將有助于更好地發揮萬用表的作用，提高工作效率和質量。希望通過本文的介紹，讀者能夠掌握萬用表在頻率、脈沖寬度和占空比測量方面的技巧，為電子測量工作提供有力支持。
