觸發的定義與作用

觸發是示波器穩定顯示波形、捕獲特定信號事件的核心機制。它通過設置電壓幅值、時間、波形變化率等條件，當信號滿足設定條件時，實時捕獲該波形及相鄰部分并顯示。作為 “電子工程師的眼睛”，示波器需依靠穩定觸發才能清晰呈現信號，也是定位問題的關鍵手段。RIGOL 示波器歷經二十余年發展，已從模擬觸發全面轉向數字觸發，功能不斷豐富。

觸發的關鍵參數

觸發電平

源于單限比較器的參考電平，當輸入信號（Vi）大于參考電平（Vt）時輸出正電平，反之輸出負電平。但單限比較器易因信號波動或噪聲導致誤觸發。

觸發靈敏度

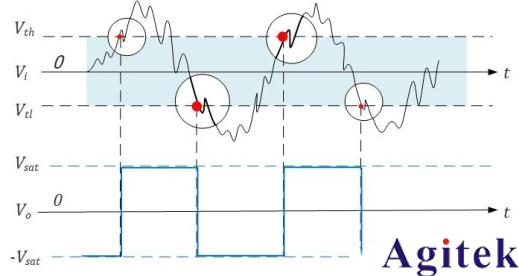

由遲滯比較器實現，其通過正反饋形成兩個參考電平（VTH 和 VTL），輸入信號高于 VTH 時輸出高電平，低于 VTL 時輸出低電平，中間區間保持輸出不變。“遲滯區間” 大小決定靈敏度，區間越大抗噪聲能力越強，但過大會導致觸發遲鈍，需平衡設置。

觸發的必要性

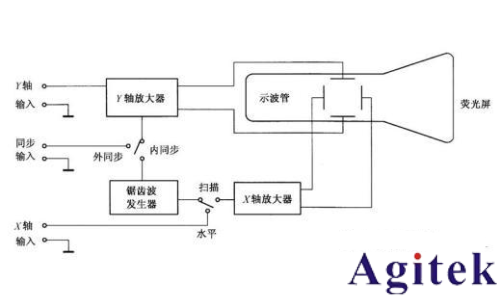

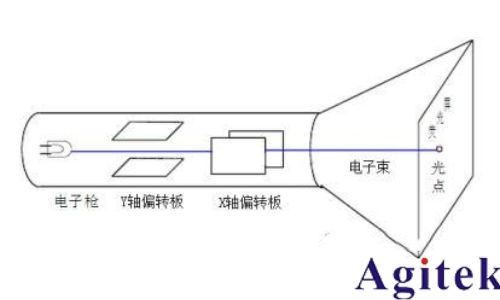

模擬示波器中，示波管的 Y 軸接收待測信號，X 軸接收鋸齒波掃描信號。若無觸發，鋸齒波觸發位置不固定，導致波形相位不一致，屏幕顯示滾動且重疊。設置觸發條件后，可使每屏波形相位同步，實現穩定顯示。X 軸鋸齒波周期決定水平時基，周期越長，屏幕顯示的波形周期數越多。

觸發的實現方式

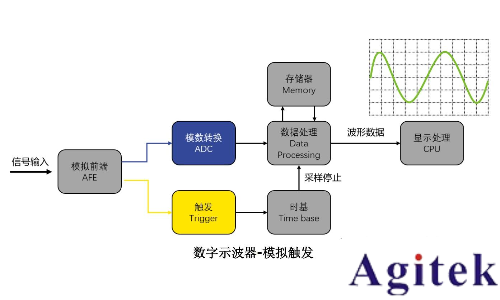

模擬觸發

原理：觸發數據來自模擬前端，處理模擬信號。

不足：存在觸發抖動，因采樣與觸發路徑的噪聲、延遲差異，以及 ADC 量化誤差、比較器精度限制，導致觸發位置不固定。

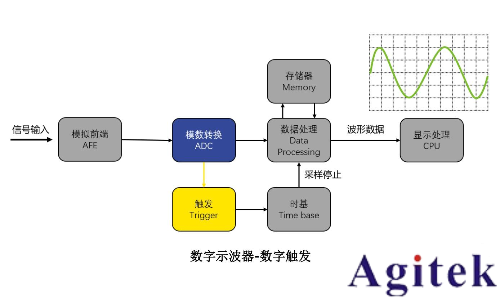

數字觸發

原理：使用 ADC 轉換后的數字信號，通過數字信號處理實現觸發，避免模擬器件受溫度等因素影響，觸發更精確。

常見類型：

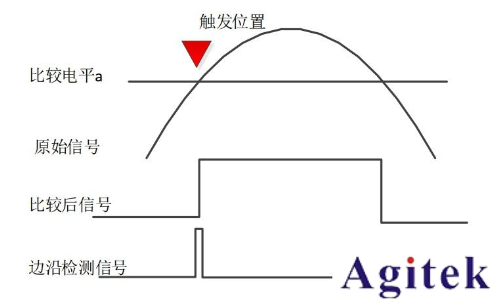

邊沿觸發：檢測信號上升沿、下降沿或任意沿的跳變，是最常用的基礎觸發方式。

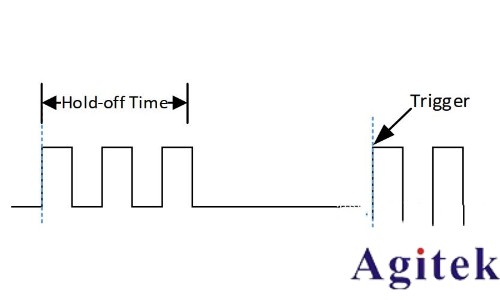

觸發釋抑：前一次觸發后，設定一段時間內不響應新觸發，適用于復雜脈沖串、協議信號等場景，可穩定捕獲規律信號。

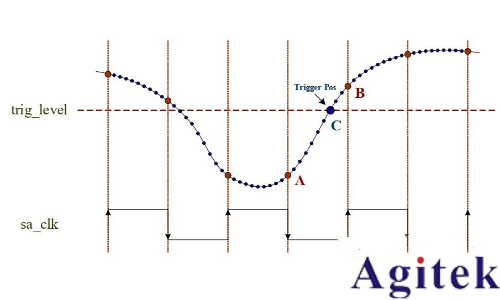

精細觸發：對 ADC 采樣數據插值，提升觸發分辨率。如 10GSa/s 采樣率結合 100 倍插值，可實現 1ps 分辨率的觸發定位。

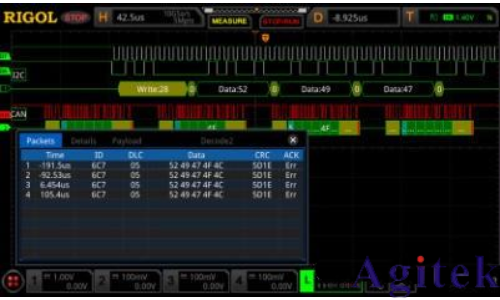

總線 / 協議觸發：通過硬件 / FPGA 實時解碼 RS232、I2C、SPI 等總線信號，基于協議特性觸發，避免軟件處理的非實時性導致的事件丟失。

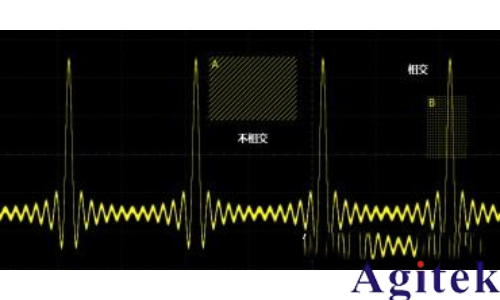

區域觸發（模板觸發）：設定檢測區域，判斷波形與區域是否 “相交” 或 “不相交”，滿足條件時觸發，提升復雜信號的捕獲概率。

總結

模擬觸發受限于模擬器件特性，觸發類型單一且精度不足；數字觸發基于數字信號處理，能實現復雜事件條件觸發，支持多種模式，具有觸發精確、抗干擾能力強等優勢，是現代示波器的主流選擇。合理運用不同觸發模式，可高效捕獲和分析各類信號，助力電路調試與問題定位。
