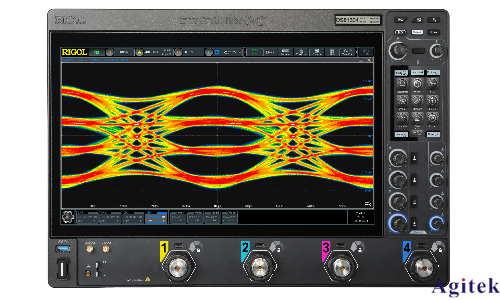

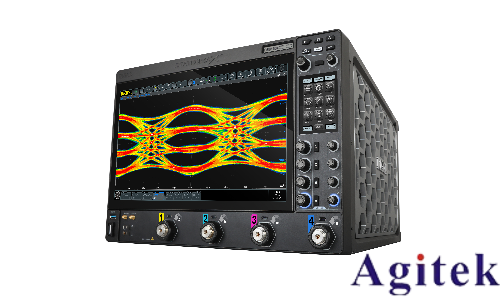

嵌入式系統開發中，調試效率直接影響項目周期和產品質量。RIGOL普源示波器MSO8000系列憑借其高性能指標與專業功能，為嵌入式系統調試提供了全面解決方案，幫助工程師快速定位問題、提升調試效率。以下從關鍵技術角度闡述其應用價值。

一、高帶寬與采樣率：精準捕獲信號細節

MSO8000系列提供最高2GHz模擬帶寬和10GSa/s采樣率，支持4個模擬通道及16個數字通道（需選配邏輯探頭）。在嵌入式系統中，高頻信號或復雜時序的捕捉尤為關鍵。例如，對于涉及高速通信接口（如USB3.0、MIPI）的調試，高帶寬可確保信號無失真還原；多通道同步采集則便于分析多模塊交互時的時序問題。此外，其最低100ps分辨率（最小時基下2ps）可捕捉微妙波形細節，幫助定位邏輯錯誤或時序沖突。

二、超深存儲與硬件實時錄制：復雜信號的全局分析

標配500Mpts存儲深度配合硬件波形錄制功能，支持分段存儲與觸發條件設定。當調試復雜系統（如多任務實時操作系統）時，工程師可通過設定特定觸發事件（如中斷信號），僅記錄關鍵時間段波形，避免海量數據淹沒有效信息。結合回放功能，可逐幀分析信號變化，快速定位偶發異常或毛刺——例如捕獲最窄400ps的毛刺，從而大幅縮短故障排查時間。

三、眼圖測量與抖動分析：數字信號質量驗證

針對數字信號傳輸質量的調試需求，MSO8000內置實時眼圖測量與抖動分析功能。眼圖可直觀展示信號畸變與碼間串?dāng)_，抖動分析則通過趨勢圖與統計直方圖量化抖動成分。例如，在調試以太網或SPI總線時，通過眼圖評估信號完整性，結合抖動分析識別噪聲來源（如時鐘抖動、電源干擾），為系統優化提供數據支撐，減少反復測試的耗時。

四、智能觸發與波形捕獲率：快速鎖定異常事件

高達600,000wfms/s的波形捕獲率與靈活觸發機制，顯著降低死區時間。工程師可設置組合觸發條件（如邏輯電平、脈沖寬度、序列觸發），快速捕獲偶發的異常事件。例如，在調試中斷響應延遲問題時，通過設置邊緣觸發與超時觸發組合，精準定位異常時刻，避免長時間等待或重復觸發導致的效率損耗。

五、交互體驗與集成工具：提升操作效率

10.1英寸多點觸控屏支持手勢操作，結合直觀的圖形界面，簡化參數配置流程。此外，MSO8000支持一鍵導出數據、模板保存與調用，減少重復性操作。對于團隊協作或長期項目，可快速復用調試配置，提升迭代效率。

RIGOL普源示波器MSO8000系列通過硬件性能、智能分析與人性化設計三重優勢，為嵌入式系統調試提供了高效工具鏈。從信號捕獲到數據分析，其技術特性覆蓋了調試全流程痛點，助力工程師在資源受限、復雜度高的嵌入式開發中，實現精準、快速的故障定位與性能優化，顯著提升項目開發效率。
