激光技術已廣泛應用于光纖通信、激光加工、生物醫學成像等眾多領域。而對激光脈沖特性的精確測量，例如脈沖寬度、脈沖能量、上升時間和下降時間等，是確保這些應用可靠性和精度的關鍵。傳統的測量方法往往精度有限，而隨著激光技術的發展，對測量儀器的精度和帶寬提出了更高的要求。泰克MDO3014混合域示波器，憑借其高帶寬、高采樣率以及混合域信號分析能力，成為激光脈沖測量領域的理想選擇。

　　一、泰克MDO3014示波器的優勢

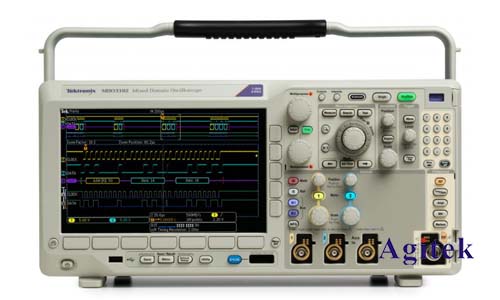

　　泰克MDO3014示波器是一款集數字示波器、邏輯分析儀和協議分析儀功能于一體的混合域示波器。其在激光脈沖測量中展現出諸多優勢：

　　高帶寬和采樣率:MDO3014擁有高達1 GHz的帶寬和高達5 GS/s的采樣率，能夠精確捕捉快速變化的激光脈沖信號，即使是飛秒級別的超短脈沖也能得到清晰的展現。這使得其能夠精確測量脈沖寬度、上升時間和下降時間等關鍵參數，避免了傳統示波器因帶寬限制導致的信號失真。

　　混合域信號分析能力:MDO3014的混合域功能允許同時采集和分析模擬信號和數字信號，這在激光系統調試和故障診斷中非常實用。例如，可以同時觀察激光脈沖的波形以及控制系統的數字信號，從而快速定位系統故障。

　　強大的觸發功能:精確的觸發是激光脈沖測量成功的關鍵。MDO3014提供多種觸發模式，例如邊緣觸發、脈沖寬度觸發等，能夠有效地捕捉到感興趣的激光脈沖，避免錯過關鍵信息，提高測量效率。

　　豐富的測量功能:MDO3014內置多種自動測量功能，能夠自動測量脈沖寬度、上升時間、下降時間、振幅、平均功率等參數，大大減少了人工測量的工作量，提高了測量的準確性和效率。

　　強大的軟件功能:泰克提供的軟件包提供了強大的數據分析和處理功能，可以對采集到的數據進行更深入的分析，例如頻譜分析、統計分析等，幫助用戶更全面地了解激光脈沖的特性。

　　二、激光脈沖測量的配置與方法

　　在使用MDO3014進行激光脈沖測量時，需要仔細配置儀器并選擇合適的測量方法。具體步驟如下：

　　1.光電探測器的選擇:激光脈沖的波長決定了需要選擇哪種類型的光電探測器。例如，對于可見光和近紅外激光，可以使用光電二極管；對于更短波長的激光，可能需要使用光電倍增管。選擇探測器時，需要考慮其帶寬、靈敏度和響應時間等參數。

　　2.探測器與示波器的連接:將光電探測器的輸出與示波器的輸入通道連接，確保良好的電氣連接，避免信號衰減和干擾。

　　3.示波器設置:根據激光脈沖的特性，設置合適的垂直刻度、時間刻度和觸發水平。需要仔細調整觸發條件，確保能夠可靠地觸發并捕捉到激光脈沖信號。合適的采樣率和帶寬設定也至關重要。

　　4.數據采集和分析:采集足夠的激光脈沖數據，進行平均或統計分析，以減少噪聲的影響并提高測量的精度。利用示波器的測量功能自動測量關鍵參數，或利用軟件進行更深入的數據分析。

　　三、實際案例分析

　　例如，在測量超短脈沖激光器時，MDO3014的高帶寬和采樣率能夠清晰地展現脈沖的形狀和持續時間，并精確測量其上升時間和下降時間。在測量激光雷達系統返回信號時，MDO3014的觸發功能能夠有效地捕捉到弱信號，并對信號進行分析，從而計算目標的距離和速度。在光纖通信系統中，MDO3014可以用于測量光脈沖的抖動和眼圖，評估系統性能。

　　四、誤差分析與改進

　　激光脈沖測量的誤差來源包括：光電探測器的噪聲、示波器的系統誤差、光路中的損耗以及環境因素等。為了降低誤差，需要選擇高性能的光電探測器，確保良好的光路設計，并對測量結果進行校準。合理利用示波器的平均功能和統計功能，可以有效地降低噪聲的影響。

　　泰克MDO3014混合域示波器憑借其優異的性能和功能，為激光脈沖測量提供了強大的工具。通過合理的配置和方法，可以有效地提高激光脈沖測量的精度和效率，為激光技術的研發和應用提供重要的技術支持，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
