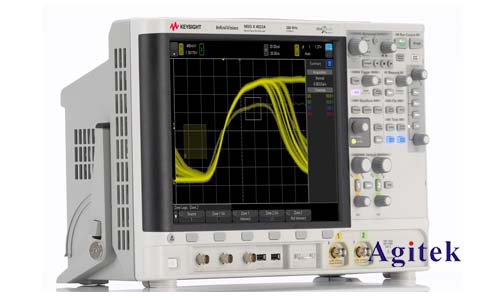

在現代電子設備的研發和測試中，對信號進行精確測量至關重要。單純依靠示波器或功率計一種儀器，往往難以滿足對信號幅度、頻率、相位以及功率等參數的全面分析需求。是德MSOX4022A示波器以其高帶寬、高采樣率和豐富的測量功能而聞名，然而，其在功率測量方面的精度和功能可能受限。而功率計則專注于精確測量功率，但對信號波形細節的展現能力相對較弱。因此，將MSOX4022A示波器與功率計聯合使用，便成為一種提升信號分析精度和效率的有效方法。

　　這種聯合測量方法的關鍵在于充分發揮兩種儀器的優勢，實現優勢互補。MSOX4022A示波器可以捕捉信號的瞬態特性、波形細節和頻率成分，為功率計的測量提供更全面的信息支持。例如，示波器可以用來識別信號中的諧波成分、噪聲干擾和信號失真，從而幫助用戶更準確地理解功率計測得的平均功率、峰值功率以及其他功率參數的意義。

　　具體操作步驟如下：

　　1.信號源連接:將被測信號連接到MSOX4022A示波器和功率計的輸入端口。需要注意的是，信號源的輸出阻抗應該與示波器和功率計的輸入阻抗匹配，以避免信號反射和測量誤差。

　　2.示波器設置:根據被測信號的特性，設置合適的垂直刻度、水平刻度、觸發方式和耦合方式。通過示波器觀察信號波形，確認信號質量和穩定性?？梢允褂檬静ㄆ鞯臏y量功能，例如測量信號的幅度、頻率、周期和上升時間等參數。

　　3.功率計設置:根據被測信號的頻率范圍和功率級別，選擇合適的功率計量程和測量參數。例如，平均功率、峰值功率、有效值功率等。部分功率計支持GPIB或LAN接口，可以與示波器進行數據交互，實現同步測量和數據分析。

　　4.聯合測量與數據分析:示波器提供信號的時域和頻域信息，功率計提供精確的功率測量結果。將這兩者結合起來分析，可以更全面地了解信號特性。例如，可以根據示波器觀察到的信號失真程度，對功率計測得的功率值進行修正。同時，示波器可以幫助識別信號中的異常現象，例如脈沖干擾或諧波畸變，從而幫助用戶理解功率測量結果的偏差原因。

　　應用案例分析:

　　假設需要測量一個具有高頻諧波成分的信號的功率。單純使用功率計可能會得到一個平均功率值，但無法反映諧波成分對功率的影響。而使用MSOX4022A示波器進行聯合測量，則可以清晰地觀測到諧波成分的幅度和頻率，并根據示波器的測量結果對功率計的測量結果進行更準確的解讀和修正，從而得到更精確的功率分析結果。

　　將是德MSOX4022A示波器與功率計聯合使用，可以有效提高信號分析的精度和效率。這種方法充分利用了兩種儀器的優勢，實現了優勢互補，為用戶提供更全面、更準確的信號測量結果。在實際應用中，需要根據具體的測量需求選擇合適的儀器配置和測量參數，并進行細致的數據分析，才能最大限度地發揮聯合測量的優勢，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
