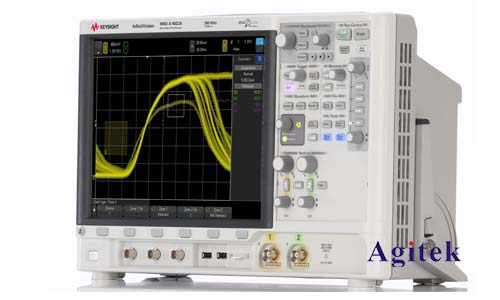

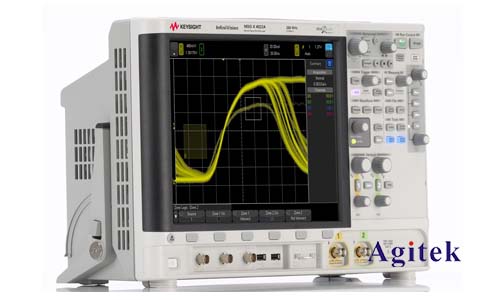

是德（Keysight）MSOX4022A是一款功能強大的混合信號示波器（MSO），其集成了數字和模擬信號采集與處理能力，廣泛應用于電子設計、測試和故障診斷等領域。本文將深入探討MSOX4022A的信號采集與處理技術，幫助用戶更好地理解和應用這款高端測試儀器。

　　一、硬件連接與設置:

　　在進行信號采集之前，首先需要正確連接被測設備和MSOX4022A。這包括選擇合適的探頭，根據信號類型和幅度選擇合適的衰減系數，并確保探頭與被測點良好接觸。對于高頻信號，應注意探頭的帶寬和阻抗匹配，避免信號反射和失真。MSOX4022A配備了多種類型的探頭接口，用戶可以根據需要選擇合適的探頭。連接完成后，需要在示波器上進行通道設置，包括選擇通道、設置垂直比例（電壓刻度）、水平比例（時間刻度）以及耦合方式（直流、交流或地）。正確的硬件連接和設置是保證信號采集準確性的基礎。

　　二、信號采集模式:

　　MSOX4022A支持多種信號采集模式，例如：

　　單次采集(Single):每次觸發后只采集一次信號，適用于觀察單次事件。

　　自動采集(Auto):連續采集信號，適用于觀察重復性事件。

　　平均采集(Average):多次采集信號并進行平均，可以降低噪聲的影響，提高信噪比。

　　峰值檢測(Peak Detect):采集信號的峰值，適用于觀察快速變化的信號。

　　數字采集:MSOX4022A的混合信號特性使其能夠同時采集模擬信號和數字信號，數字通道的設置與模擬通道類似，但需要選擇相應的邏輯電平。

　　選擇合適的采集模式取決于被測信號的特性和測試目的。需要根據實際情況選擇合適的采樣率和記錄長度，以確保能夠捕捉到信號的全部細節。采樣率過低可能會導致信號失真，而記錄長度過短則可能無法完整記錄信號波形。

　　三、信號處理功能:

　　MSOX4022A內置了豐富的信號處理功能，例如：

　　數學運算:示波器可以對采集到的信號進行數學運算，例如加法、減法、乘法、除法等，以及傅里葉變換（FFT）。這對于信號分析和比較至關重要。

　　測量功能:MSOX4022A提供了多種測量功能，例如幅值、周期、頻率、上升時間、下降時間、脈沖寬度等，可以直接讀取信號的關鍵參數。

　　觸發功能:觸發功能是精確采集信號的關鍵。MSOX4022A支持多種觸發模式，例如邊緣觸發、脈沖寬度觸發、視頻觸發等，可以根據被測信號的特性選擇合適的觸發模式。

　　高級分析功能:MSOX4022A還提供了一些高級分析功能，例如頻譜分析、眼圖分析、協議解碼等，可以對信號進行更深入的分析。

　　熟練掌握這些信號處理功能，可以有效地分析信號特征，識別潛在問題，提高測試效率。

　　四、故障診斷與排除:

　　在實際應用中，可能會遇到一些問題，例如信號失真、噪聲干擾等。通過仔細檢查硬件連接、信號源、探頭以及示波器設置，可以有效地排除這些故障。利用示波器的多種測量和分析功能，可以定位故障的根源，并進行相應的調整。例如，通過觀察信號的頻譜，可以識別出噪聲的來源和頻率；通過眼圖分析，可以評估數字信號的質量。

　　五、軟件應用與數據導出:

　　是德提供相應的軟件來控制MSOX4022A并進行更深入的數據分析。這些軟件通常提供更強大的測量和分析工具，以及數據導出功能，可以將采集到的數據導出到計算機中進行進一步處理和分析。熟練使用這些軟件可以最大程度地發揮MSOX4022A的性能。

　　是德MSOX4022A示波器憑借其強大的信號采集和處理能力，在電子測試和測量領域發揮著重要的作用。本文對MSOX4022A的信號采集與處理流程進行了詳細的闡述，并對一些關鍵技術進行了深入的探討，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
