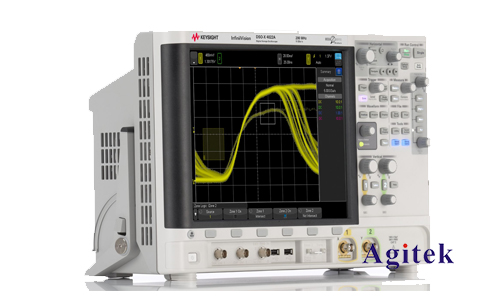

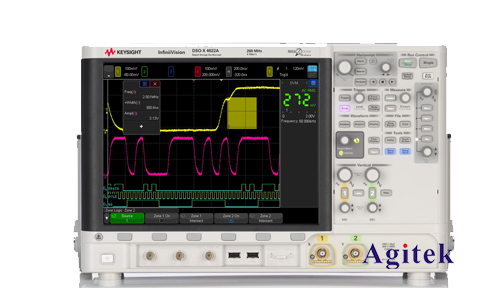

在電子電路的測試和調試過程中，經常會遇到一些瞬態信號或快速變化的信號，這些信號的峰值往往是重要的參數指標，例如脈沖信號的幅度、噪聲的峰峰值等。傳統的示波器采樣模式可能無法準確捕捉這些快速變化的峰值，此時，示波器的峰值檢測模式就顯得尤為重要。是德科技DSOX4022A示波器內置了強大的峰值檢測功能，能夠有效地捕捉和顯示信號的峰值，提高測量精度和效率。本文將對DSOX4022A示波器的峰值檢測模式進行深入探討。

　　DSOX4022A示波器峰值檢測模式的工作原理

　　DSOX4022A示波器的峰值檢測模式并非簡單的采樣保持，而是一種更精密的算法處理。它在采樣過程中，持續比較當前采樣點與已記錄的峰值，如果當前采樣點大于已記錄的峰值，則更新峰值記錄；反之，則保持原峰值記錄。這個過程在整個信號采集周期內持續進行，最終顯示的是信號在整個時間段內的最大峰值。這種算法能夠有效地避免因采樣頻率不足而導致的峰值丟失，從而提高測量精度。不同于簡單的峰值保持，DSOX4022A的峰值檢測模式通常還包含了諸如設定檢測門檻值、自動重置時間等參數，使其在實際應用中更加靈活和可靠。更高級的算法可能還會包含對噪聲的抑制和對信號真實峰值的更精確的判定。

　　DSOX4022A示波器峰值檢測模式的使用方法及參數設置

　　DSOX4022A示波器的峰值檢測模式通常通過其操作界面進行設置。具體步驟如下：

　　1.選擇合適的通道:首先選擇需要進行峰值檢測的通道。

　　2.進入測量菜單:通過示波器的菜單系統進入測量設置界面。

　　3.選擇峰值檢測模式:在測量選項中找到并選擇“峰值檢測”或類似的選項。

　　4.設置參數:根據實際需要設置相關參數，例如峰值檢測的持續時間、觸發條件、以及可能的噪聲抑制等級等等。這些參數的具體名稱和設置方法請參考DSOX4022A的官方用戶手冊。

　　5.啟動測量:啟動測量，示波器將根據設置的參數進行峰值檢測，并在屏幕上顯示檢測到的峰值。

　　峰值檢測模式在不同應用中的優勢與局限性

　　DSOX4022A示波器的峰值檢測模式在很多應用中都具有顯著的優勢，例如：

　　測量脈沖信號:對于脈寬極窄的脈沖信號，峰值檢測模式可以有效地捕捉到其峰值，而不會因?yàn)椴蓸勇什蛔愣斐烧`差。

　　檢測信號中的尖峰:在存在噪聲干擾的情況下，峰值檢測模式可以有效地識別和測量信號中的尖峰，提高測量精度。

　　分析瞬態現象:在分析電路中的瞬態現象時，峰值檢測模式可以提供關鍵的峰值信息，幫助工程師理解電路的動態特性。

　　然而，峰值檢測模式也存在一些局限性：

　　無法顯示完整的波形:峰值檢測模式只顯示信號的峰值，無法顯示完整的波形細節。

　　對采樣率的要求:雖然峰值檢測模式可以提高測量精度，但仍然需要一定的采樣率才能保證準確地捕捉到峰值。過低的采樣率仍然可能導致峰值丟失。

　　對噪聲的敏感性:在高噪聲環境下，峰值檢測模式可能會受到噪聲的影響，導致測量結果出現偏差。

　　應用案例分析

　　例如，在測試一個電源的瞬態響應時，使用峰值檢測模式可以精確地測量電源輸出電壓的過沖和下沖峰值，從而評估電源的穩定性和可靠性。在測試高速數字電路時，可以利用峰值檢測模式準確測量信號的抖動峰值，進而分析電路的性能和穩定性。

　　是德科技DSOX4022A示波器的峰值檢測模式是一種強大的測量工具，可以有效地捕捉和顯示信號的峰值，提高測量精度和效率。理解其工作原理、使用方法和參數設置，并根據實際應用場景選擇合適的參數，可以充分發揮該功能的優勢，在電子工程領域獲得更準確和可靠的測量結果。然而，使用者也需要意識到其局限性，并結合其他測量方法，以獲得更全面的信號分析結果。對于更復雜的信號處理需求，可以考慮結合示波器的其他高級功能，例如數學運算、FFT分析等，以達到**的測量效果，
