I2C(Inter-Integrated Circuit)總線作為一種雙線式串行通信協議，因其簡單、可靠、成本低等優點，被廣泛應用于各種嵌入式系統中，例如傳感器數據采集、存儲器訪問、以及各種外圍設備的控制。在I2C系統的設計和調試過程中，精確測量I2C總線的信號特性至關重要。這不僅有助于驗證設計的正確性，更能有效地定位和解決系統故障。普源示波器，憑借其優異的性能和豐富的功能，成為I2C總線測量和分析的理想工具。本文將詳細介紹如何利用普源示波器進行I2C總線測量，并提供一些實用技巧和經驗分享。

　　一、I2C總線的基本原理及信號特性:

　　在進行I2C總線測量之前，了解其基本原理和信號特性是至關重要的。I2C總線僅使用兩根線：SDA(數據線)和SCL(時鐘線)。數據通過SDA線傳輸，而SCL線提供時鐘信號，同步數據的傳輸。I2C通信采用主從模式，由主設備產生時鐘信號并控制數據傳輸。信號的電平通常為TTL電平，高電平表示邏輯“1”，低電平表示邏輯“0”。

　　在測量過程中，我們需要關注以下幾個關鍵參數：

　　上升時間和下降時間:反映信號的轉換速度，過慢的上升/下降時間可能暗示電路存在問題。

　　脈沖寬度:SCL和SDA脈沖的寬度直接影響數據傳輸?shù)目煽啃浴?/span>

　　信號噪聲:過大的噪聲可能導致數據傳輸錯誤。

　　數據包完整性:需要驗證數據包的起始位、數據位、停止位是否完整和正確。

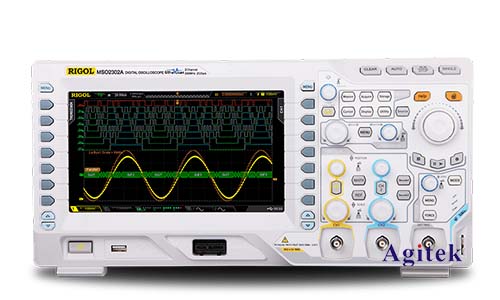

　　二、利用普源示波器進行I2C總線測量:

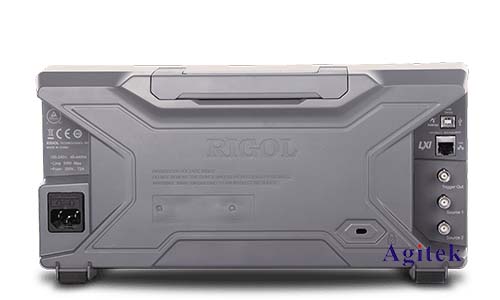

　　1.探頭選擇與連接:選擇合適的探頭對于精確測量至關重要。建議使用帶寬足夠高、阻抗匹配的示波器探頭，避免信號衰減和失真。將探頭分別連接到SDA和SCL線上，確保良好地接地。

　　2.示波器設置:根據I2C總線的傳輸速率，設置合適的采樣率和時間尺度。對于高速I2C，需要更高的采樣率；對于低速I2C，則可以降低采樣率。同時，需要設置合適的電壓量程，以清晰地顯示信號波形。許多普源示波器都提供了自動設置功能，可以簡化此步驟。

　　3.觸發設置:正確的觸發設置對于捕獲I2C數據包至關重要。可以選擇SDA或SCL線作為觸發源，并設置合適的觸發電平。例如，可以設置SDA線下降沿觸發，以便捕捉到每個數據包的起始位。

　　4.波形分析:采集到波形后，需要仔細分析SDA和SCL信號的時序關系，驗證數據包的完整性和正確性。可以利用示波器的測量功能，精確測量上升時間、下降時間、脈沖寬度等參數。

　　5.數據解碼:一些高級普源示波器支持I2C協議解碼功能，可以將采集到的波形自動解碼成可讀的I2C數據，方便用戶分析數據內容。

　　三、常見問題及解決方法:

　　1.信號噪聲過大:檢查接地是否良好，減少EMI/RFI干擾，使用合適的濾波器。

　　2.數據傳輸錯誤:檢查時鐘頻率、數據傳輸速率、以及SDA和SCL信號的電平是否符合I2C規范。

　　3.波形難以捕捉:調整觸發設置，嘗試不同的觸發電平、觸發模式。

　　4.解碼失敗:檢查示波器設置是否正確，確保選擇了正確的I2C協議解碼模式。

　　普源示波器為I2C總線測量提供了強大的工具支持。通過掌握本文介紹的方法和技巧，工程師可以有效地分析I2C總線的信號特性，定位和解決系統故障，從而提高嵌入式系統開發和調試的效率。熟練運用普源示波器的各項功能，將極大程度地提升工程師在I2C總線測試領域的專業能力，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
