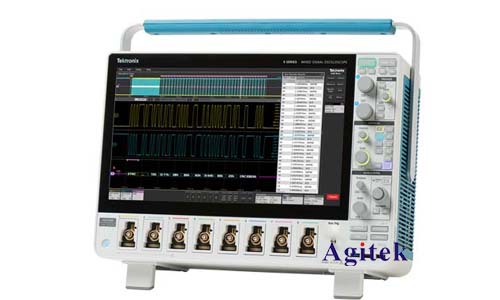

泰克MSO56B混合信號示波器（MSO）憑借其強大的混合信號采集能力和豐富的測量功能，在電子工程、科研等領域廣泛應用。精確的波形參數測量是其核心功能之一，本文將深入探討MSO56B示波器波形參數測量的原理、方法、精度以及在不同應用場景中的實踐。

　   MSO56B示波器的測量原理

　　MSO56B采用先進的數字信號處理（DSP）技術，對采集到的模擬信號進行數字化處理。其測量原理主要基于對波形的采樣點進行數學運算，提取出各種參數。這些運算包括：

　　邊緣檢測:精確確定波形的上升沿和下降沿，這是許多參數測量的基礎，例如上升時間、下降時間、脈沖寬度等。MSO56B采用先進的邊緣檢測算法，能夠在噪聲環境下準確識別邊緣，提高測量精度。

　　曲線擬合:對于復雜的非理想波形，MSO56B可以采用曲線擬合算法，例如最小二乘法，擬合出理想的數學模型，從而更精確地計算參數，例如幅值、頻率、周期等。這種方法能夠有效地減少噪聲和干擾的影響。

　　傅里葉變換:通過快速傅里葉變換(FFT)，MSO56B可以將時域波形轉換為頻域信息，提取出頻率、諧波等參數，這對于分析信號的頻譜特性至關重要。

　　統計分析:MSO56B能夠?qū)Χ啻尾杉牟ㄐ芜M(jìn)行統計分析，計算平均值、標準差、最大值、最小值等參數，從而評估信號的穩定性和一致性。

　　MSO56B支持的波形參數測量

　　MSO56B支持種類繁多的波形參數測量，主要包括：

　　時間域參數:上升時間、下降時間、脈沖寬度、周期、頻率、占空比、幅值（峰峰值、平均值、有效值）、延遲時間、過沖、下沖等。這些參數是描述波形時間特性的關鍵指標。

　　頻域參數:頻率、諧波失真、噪聲底座、信噪比等。這些參數描述了信號的頻率特性。

　　高級測量:MSO56B還支持一些高級測量功能，例如抖動分析、眼圖分析、協議解碼等，這些功能能夠深入分析復雜信號的特性，例如串行數據流的質量和可靠性。

　　影響測量精度的因素

　　MSO56B的測量精度受多種因素影響，主要包括：

　　探頭帶寬和精度:探頭的帶寬和精度直接影響信號采集的完整性和準確性。選擇合適的探頭至關重要，以確保測量結果的可靠性。

　　采樣率:更高的采樣率可以更精確地捕捉波形的細節，提高測量精度，尤其對于快速變化的信號。

　　垂直分辨率:更高的垂直分辨率可以提高幅值測量的精度。

　　噪聲和干擾:環境噪聲和干擾會影響測量結果的準確性。采取有效的去噪措施，例如使用低噪聲探頭、屏蔽線纜等，可以提高測量精度。

　　測量設置:不恰當?shù)臏y量設置，例如觸發水平、時間基準等，也會影響測量結果。需要根據具體情況選擇合適的測量設置。

　　示波器校準:定期對MSO56B進行校準，可以確保其測量精度符合標準。

　　MSO56B波形參數測量在不同應用中的實踐

　　MSO56B在各個領域都有廣泛的應用，其波形參數測量功能在這些應用中發揮著關鍵作用：

　　數字電路設計與調試:用于測量數字信號的上升時間、下降時間、脈沖寬度等參數，判斷電路性能是否滿足設計要求。

　　模擬電路設計與調試:用于測量模擬信號的幅值、頻率、失真等參數，優化電路性能。

　　電力電子:用于測量開關波形的參數，分析電力電子器件的性能。

　　通信系統:用于測量通信信號的頻譜特性、抖動等參數，評估通信系統的質量。

　　科研實驗:用于測量各種信號的特性參數，為科研工作提供可靠的數據支持。

　　泰克MSO56B示波器強大的波形參數測量功能，結合其先進的數字信號處理技術，為電子工程和科研領域提供了精確可靠的測量手段。然而，要獲得準確的測量結果，需要了解影響測量精度的各種因素，并選擇合適的探頭、采樣率和測量設置，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
