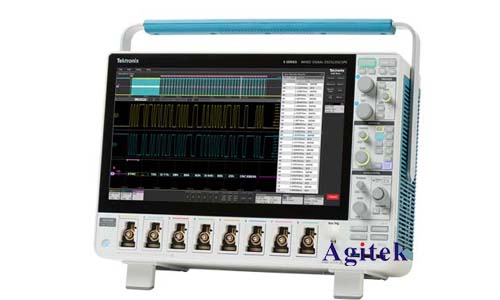

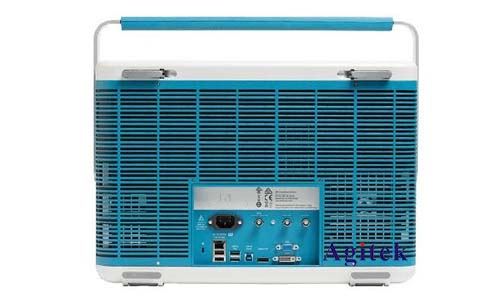

泰克MSO56B是一款混合信號示波器，具有強大的信號分析能力，能夠精準地捕捉和分析各種類型的信號，其中包括方波信號。準確觀測和分析方波信號對于電子電路的設計、調試和故障診斷至關重要。下面將詳細介紹如何利用泰克MSO56B示波器有效觀測方波信號，并對關鍵參數進行測量和分析。

　　一、儀器設置與連接:

　　首先，確保泰克MSO56B示波器已正確連接電源并處于開啟狀態。選擇合適的探頭連接到被測電路的方波信號輸出點。探頭的選擇取決于信號的頻率和幅度，高頻信號需要使用帶寬更高的探頭。連接探頭后，調整探頭補償旋鈕，以確保探頭和示波器的匹配，避免信號失真。

　　在示波器界面上，選擇合適的垂直比例（VOLTS/DIV）和水平比例（TIME/DIV）來顯示方波信號的完整波形。垂直比例決定每個格子的電壓值，水平比例決定每個格子的時間值。根據信號的頻率和幅度，調整這兩個參數，使波形清晰可見且占據屏幕的大部分區域。

　　二、方波信號參數測量:

　　泰克MSO56B示波器提供了多種測量工具，可以精確地測量方波信號的關鍵參數，包括：

　　頻率(Frequency):通過示波器的自動測量功能或手動測量兩個相鄰波峰或波谷之間的時間間隔（周期），然后計算頻率(頻率=1/周期)。示波器通常提供多種測量方法，例如FFT分析，可以更精確地確定信號的頻率成分。

　　幅度(Amplitude):測量方波信號的峰峰值(Peak-to-Peak)、峰值(Peak)或均方根值(RMS)。示波器可以直接讀取這些數值。需要注意的是，測量幅度時需要考慮探頭的衰減系數。

　　占空比(Duty Cycle):占空比是指高電平持續時間占整個周期的百分比。示波器可以通過測量高電平時間和周期來計算占空比。精確的占空比測量對于脈沖電路和數字電路的分析至關重要。

　　上升時間(Rise Time)和下降時間(Fall Time):分別指信號從10%到90%和從90%到10%的電壓變化所需要的時間。這兩個參數反映了信號的轉換速度，對于高速電路的設計和分析至關重要。

　　抖動(Jitter):抖動是指信號邊緣的不穩定性，通常表現為信號上升沿或下降沿的隨機波動。泰克MSO56B示波器提供了專業的抖動分析功能，可以測量抖動的大小和類型，幫助用戶識別和解決電路中的抖動問題。

　　三、常見問題和干擾排查:

　　在使用示波器觀測方波信號的過程中，可能會遇到一些常見問題，例如：

　　信號失真:信號失真可能是由探頭不匹配、帶寬不足、噪聲干擾等原因造成的。需要仔細檢查探頭連接，選擇合適的帶寬，并采取必要的抗干擾措施。

　　噪聲干擾:環境噪聲或電路本身的噪聲可能會影響方波信號的觀測。可以通過使用屏蔽線、濾波器等方法來減少噪聲干擾。

　　地線問題:地線不良會導致信號出現毛刺或漂移。應確保被測電路和示波器的地線良好連接。

　　四、高級分析技巧:

　　泰克MSO56B示波器還提供了許多高級分析功能，例如：

　　頻譜分析:通過FFT分析可以觀察方波信號的諧波成分，幫助用戶識別和分析信號中的雜波。

　　眼圖分析:對于數字信號，眼圖分析可以評估信號的質量和抗干擾能力。

　　協議分析:對于特定的數字協議，示波器可以進行協議解碼，方便用戶分析和調試。

　　熟練掌握泰克MSO56B示波器的使用方法，能夠高效地觀測和分析方波信號，對于電子工程師和技術人員來說至關重要，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
