在現代電子工程領域，脈沖寬度調制（PWM）波形被廣泛應用于各種控制系統中，如電動機驅動、LED調光和音頻信號處理等。為了正確地分析和優化這些PWM信號，工程師們通常需要依靠高性能的示波器進行精確的測量和驗證。是德科技（Keysight Technologies）推出的DSOX4022A示波器，以其出色的性能和易用性，成為了許多工程師的首選工具。下文將詳細介紹如何使用DSOX4022A示波器測量PWM波形。

　　一、DSOX4022A示波器簡介

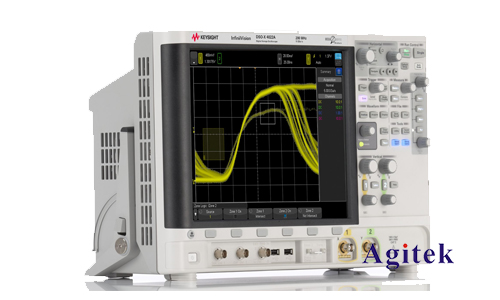

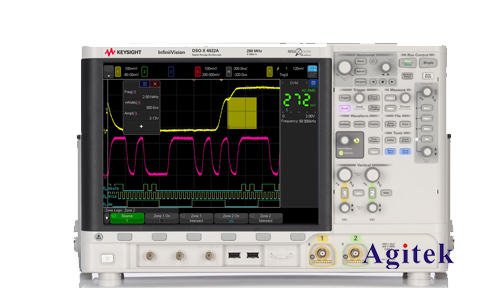

　　是德DSOX4022A是一款具備高帶寬和高采樣率的數字示波器，具有200 MHz的帶寬和每秒5 G樣本率。這使其能夠快速捕捉和呈現PWM波形的細節。此外，DSOX4022A配備了豐富的軟件功能，包括自動測量、波形分析和圖形表現，使得用戶在進行PWM信號分析時更加方便和高效。

　　二、PWM波形的基本概念

　　PWM波形由一系列的方波組成，其占空比（信號高電平時間與周期總時間的比例）能夠調節輸出功率或調光程度。例如，在電動機控制中，通過改變PWM信號的占空比，可以精確控制電動機的轉速。在此背景下，準確測量PWM波形的特點如頻率、占空比、上升沿和下降沿時間等參數，顯得尤為重要。

　　三、測量PWM波形的準備工作

　　在進行PWM波形測量之前，需要進行一些準備工作：

　　1.設備連接：使用示波器的探頭將DSOX4022A連接至待測電路的輸出端，確保探頭的設置與測量電壓范圍相匹配，以避免過載。

　　2.示波器設置：打開DSOX4022A，設置垂直和水平的比例，以便能夠清晰地顯示PWM信號。選擇適當的觸發模式，一般建議使用邊緣觸發模式，以確保穩定的波形顯示。

　　3.探頭補償：檢查并校正示波器探頭的補償，以確保測量的準確性。這一步驟可以通過調整探頭的補償電容來完成。

　　四、測量步驟

　　接下來，我們將具體介紹使用DSOX4022A示波器測量PWM波形的步驟：

　　1.連接與啟動：確保探頭連接穩固后，打開示波器電源，并選擇適當的通道進行信號測試。

　　2.觸發設置：在示波器的“Trigger”菜單中選擇“Edge Trigger”，設置觸發電平通常設定在信號高低電平之間，以確保能夠穩定捕獲PWM信號。

　　3.波形觀察：觀察示波器屏幕上顯示的PWM波形，確保波形清晰可見。如果波形不穩定，可以微調觸發電平或者調整時基設置。

　　4.參數測量：通過示波器的自動測量功能，可以迅速獲取PWM波形的主要參數，如頻率、占空比、高電平時間和低電平時間等。同時，可以手動使用測量工具進行檢測，以增加一步精確度。

　　5.數據記錄與分析：將測量結果保存，以便進一步分析。DSOX4022A通常支持USB存儲，方便將數據導出至計算機上進行詳細的分析和后續處理。

　　五、注意事項

　　在使用DSOX4022A示波器測量PWM波形時，工程師需要注意以下幾個方面：

　　1.電源干擾：注意電源的干擾可能會影響PWM信號的準確性，可以在信號線和地線中間使用濾波器。

　　2.探頭選擇：使用高質量、低損耗的探頭，可以有效提高測量的精度。避免使用不當的探頭損耗信號。

　　3.示波器設置：合理設置水平與垂直比例，確保不丟失信號細節。

　　是德DSOX4022A示波器為PWM波形的測量提供了技術保障，通過詳細的測量步驟和注意事項，工程師可以更加高效地對PWM信號進行分析。利用此示波器，用戶不僅能夠實時觀察PWM波形的特征，還能夠深入分析和優化電子系統的性能，從而在設計與測試過程中實現更高的效率，如果您有更多疑問或需求可以關注安泰測試哦！非常榮幸為您排憂解難。
