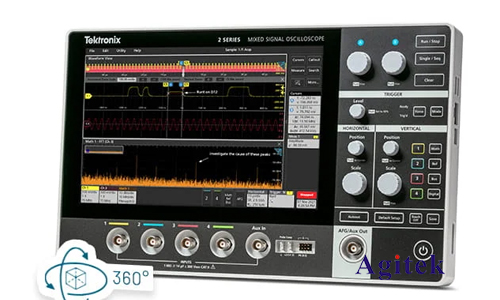

紋波電壓是直流電源輸出中疊加的交流電壓成分，它會影響電路的穩定性和可靠性。使用泰克示波器可以有效地測量紋波電壓，本文將詳細介紹使用泰克示波器測量紋波電壓的方法，并結合實際案例進行講解。

　　一、紋波電壓的定義與危害

　　紋波電壓是指直流電源輸出中疊加的交流電壓成分。理想的直流電源輸出應該是平滑的直流電壓，但實際上由于電源內部元件的非理想性，例如整流二極管的正向壓降和電容的充放電過程等，都會導致直流電源輸出疊加交流電壓成分，形成紋波電壓。

　　紋波電壓的存在會帶來以下危害：

　　影響電路的穩定性:紋波電壓會影響電路的正常工作，例如音頻放大器中的紋波電壓會造成背景噪音，電源電路中的紋波電壓會影響數字電路的邏輯判斷。

　　降低電路效率:紋波電壓會導致功率損耗，降低電路的效率。

　　損壞電路元件:大幅度的紋波電壓甚至可能損壞敏感的電子元件。

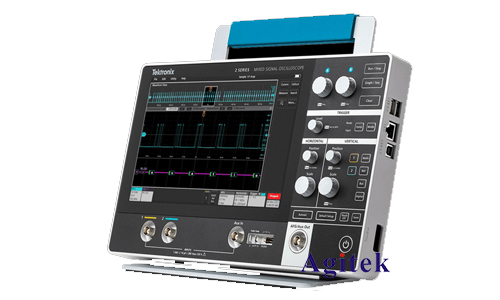

　　二、泰克示波器測量紋波電壓的步驟

　　1.連接電源和示波器:將待測直流電源的輸出端連接到泰克示波器的通道1，連接方式可以使用探頭或夾子。

　　2.設置示波器通道:

　　選擇合適的通道耦合方式:對于紋波電壓測量，一般選擇交流耦合(AC Coupling)模式，可以濾除直流成分，只顯示交流紋波。

　　選擇合適的垂直刻度:根據紋波電壓的大小選擇合適的垂直刻度，例如1 mV/div，10 mV/div等。

　　選擇合適的水平刻度:根據紋波頻率選擇合適的水平刻度，例如1 ms/div，100μs/div等。

　　3.調整觸發模式:為了捕捉到紋波電壓的細節，選擇自動觸發(Auto Trigger)模式，或者根據紋波頻率選擇合適的觸發方式。

　　4.觀察波形并進行測量:在示波器屏幕上觀察波形，使用示波器的測量功能，例如峰峰值測量、周期測量、頻率測量等，獲得紋波電壓的具體信息。

　　三、泰克示波器測量紋波電壓的常見技巧

　　使用探頭進行測量:探頭可以有效地降低測量誤差，提高測量精度。

　　調整探頭補償:為了確保測量結果準確，需要對探頭進行補償，消除探頭自身帶來的誤差。

　　使用數學運算:示波器具有數學運算功能，例如可以利用平均值運算去除紋波電壓，方便觀察直流電壓值。

　　利用頻譜分析:利用泰克示波器的頻譜分析功能可以觀察紋波電壓的頻率特性，分析紋波電壓的來源。

　　四、實際案例

　　案例一：測量電源的紋波電壓

　　使用泰克示波器測量一個直流電源的輸出紋波電壓，電源輸出電壓為5V，測量結果顯示紋波電壓峰峰值為50 mV，紋波頻率為100 Hz。

　　案例二：測量音頻放大器的紋波電壓

　　使用泰克示波器測量音頻放大器的輸出紋波電壓，發現紋波電壓峰峰值為20 mV，紋波頻率為1 kHz。這個紋波電壓會導致音頻放大器輸出出現明顯的噪音，需要進一步分析原因并采取措施降低紋波電壓。

　　使用泰克示波器可以有效地測量紋波電壓，本文介紹了使用泰克示波器測量紋波電壓的方法和技巧，以及實際案例，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
