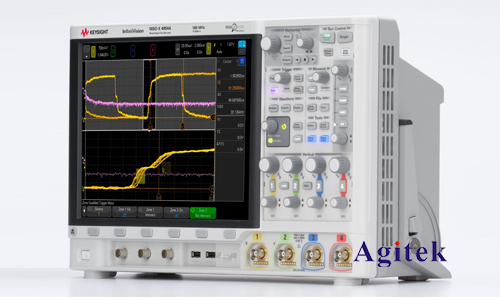

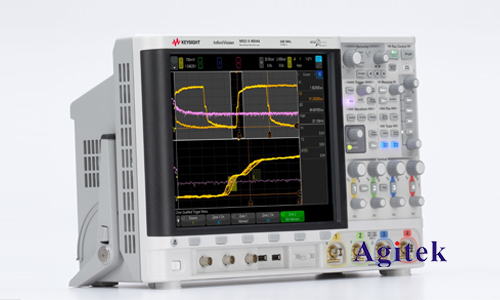

示波器作為電子測量領域的常用工具，其觸發功能在信號捕獲和分析中起著至關重要的作用。觸發功能可以幫助用戶鎖定感興趣的信號片段，并將其顯示在示波器的屏幕上，從而方便用戶觀察和分析信號的細節。是德科技DSOX4104A示波器是一款功能強大的數字示波器，擁有靈活的觸發設置，可以滿足各種信號分析需求。

　　一、觸發類型

　　DSOX4104A示波器提供了多種觸發類型，用戶可以根據實際需求選擇合適的觸發類型。常用的觸發類型包括：

　　邊沿觸發:當信號波形到達特定電平時觸發。用戶可以設置觸發電平和觸發邊沿（上升沿或下降沿）。

　　脈沖寬度觸發:當信號脈沖寬度滿足設定條件時觸發。用戶可以設置脈沖寬度上下限。

　　斜率觸發:當信號波形斜率滿足設定條件時觸發。用戶可以設置斜率的正負方向和大小。

　　視頻觸發:當信號滿足視頻信號的特定參數時觸發，例如場同步信號或行同步信號。

　　邏輯觸發:當信號滿足特定的邏輯條件時觸發，例如兩個信號同時到達特定電平。

　　模式觸發:當信號波形滿足預設模式時觸發，例如正弦波、方波等。

　　二、觸發條件

　　除了觸發類型外，DSOX4104A還允許用戶設置觸發條件，以更精確地控制觸發事件。常用的觸發條件包括：

　　觸發電平:觸發事件發生的電壓閾值。

　　觸發邊沿:觸發事件發生的信號邊沿，可以選擇上升沿或下降沿。

　　觸發延時:觸發事件發生后，示波器開始采集數據的時間延遲。

　　觸發范圍:觸發條件有效的時間范圍。

　　觸發模式:選擇觸發模式，例如單次觸發、自動觸發、連續觸發等。

　　三、觸發設置詳解

　　1.邊沿觸發

　　邊沿觸發是最常用的觸發類型之一。用戶可以設置觸發電平和觸發邊沿，當信號波形到達設定電平并發生指定邊沿變化時，示波器就會觸發。

　　觸發電平:設定信號波形需要到達的電壓閾值，高于或低于此電平才會觸發。

　　觸發邊沿:可以選擇上升沿或下降沿，即當信號波形由低電平變?yōu)楦唠娖綍r觸發或由高電平變?yōu)榈碗娖綍r觸發。

　　2.脈沖寬度觸發

　　脈沖寬度觸發用于捕獲特定寬度的脈沖信號。用戶可以設置脈沖寬度上下限，當信號脈沖寬度在設定范圍內時，示波器就會觸發。

　　脈沖寬度:設置需要捕獲的脈沖信號的寬度范圍。

　　3.斜率觸發

　　斜率觸發適用于捕獲信號波形斜率變化的信號。用戶可以設置斜率的正負方向和大小，當信號波形的斜率滿足設定條件時，示波器就會觸發。

　　斜率方向:選擇正斜率或負斜率。

　　斜率大小:設置信號波形斜率變化的大小閾值。

　　4.視頻觸發

　　視頻觸發用于捕獲視頻信號，例如電視信號、攝像機信號等。用戶可以設置視頻信號的特定參數，例如場同步信號或行同步信號，當信號滿足設定條件時，示波器就會觸發。

　　同步信號:選擇場同步信號或行同步信號。

　　5.邏輯觸發

　　邏輯觸發用于捕獲滿足特定邏輯條件的信號。用戶可以設置多個信號的觸發條件，例如兩個信號同時到達特定電平，或者一個信號處于高電平，另一個信號處于低電平。

　　邏輯條件:設置多個信號的觸發條件，可以是AND、OR或XOR等邏輯運算。

　　6.模式觸發

　　模式觸發用于捕獲具有特定模式的信號，例如正弦波、方波等。用戶可以預設信號模式，當信號波形滿足預設模式時，示波器就會觸發。

　　信號模式:預設信號模式，例如正弦波、方波、三角波等。

　　四、觸發設置應用場景

　　觸發設置在各種信號分析中都扮演著至關重要的角色，下面是一些常見的應用場景：

　　捕獲稀有事件:例如，在測試數字電路時，需要捕獲一個偶然發生的錯誤信號，就可以使用觸發功能將該信號捕獲并顯示在示波器屏幕上。

　　分析信號細節:例如，在測量信號的上升沿時間或下降沿時間時，可以使用觸發功能將信號的上升沿或下降沿鎖定在屏幕上，方便用戶觀察和測量。

　　觀察信號的特定部分:例如，在分析視頻信號時，可以使用觸發功能將視頻信號的特定部分鎖定在屏幕上，方便用戶觀察和分析。

　　DSOX4104A示波器提供的豐富觸發功能，可以滿足各種信號分析的需求。用戶可以根據實際情況選擇合適的觸發類型和觸發條件，并通過調整觸發參數，更有效地捕獲和分析信號。熟練掌握示波器的觸發功能，是提升信號分析效率的關鍵，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
