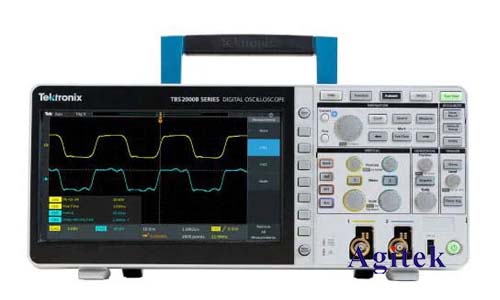

在電子工程領域，準確測量市電波形對于設備調試、故障診斷等至關重要。而泰克示波器作為一款高性能的測試儀器，能夠?yàn)槲覀兲峁┚_的測量結果。今天，就來詳細介紹一下如何使用泰克示波器測量市電波形。

　　一、準備工作

　　1.確保安全

　　市電電壓為220V，操作不當可能會帶來危險。在進行測量前，一定要確保示波器和探頭的絕緣性能良好，并且操作人員要采取必要的安全防護措施，如佩戴絕緣手套等。

　　2.選擇合適的示波器和探頭

　　泰克示波器有多種型號可供選擇，根據測量需求選擇合適的示波器至關重要。對于市電波形測量，一般需要選擇帶寬足夠、采樣率高的示波器。同時，要配備合適的探頭，如高壓差分探頭，以確保測量的準確性和安全性。

　　二、連接示波器和探頭

　　1.將高壓差分探頭的一端連接到示波器的輸入通道上。

　　2.另一端連接到市電電路中。在連接時，要注意探頭的正負極性與市電的相位關系，確保連接正確。

　　三、設置示波器參數

　　1.帶寬限制

　　為了減少高頻噪聲的干擾，可以適當設置示波器的帶寬限制。對于市電波形測量，一般設置在幾十kHz到幾百kHz即可。

　　2.采樣率設置

　　采樣率越高，測量結果越準確。但過高的采樣率會占用大量的存儲空間和處理資源。根據實際情況，選擇合適的采樣率，一般建議設置為市電頻率的幾十倍以上。

　　3.觸發設置

　　正確設置觸發方式可以確保示波器穩定地顯示市電波形。可以選擇邊沿觸發，將觸發電平設置在市電的峰值附近，以便更好地捕捉波形。

　　四、測量市電波形

　　1.打開示波器，觀察顯示屏上的波形。如果波形不穩定，可以調整觸發參數或檢查連接是否正確。

　　2.測量市電的幅值、頻率、相位等參數?？梢允褂檬静ㄆ鞯淖詣?dòng)測量功能，也可以手動測量。

　　3.分析波形

　　觀察市電波形的形狀、對稱性、諧波含量等，判斷市電的質量是否符合要求。如果發現波形異常，可以進一步檢查市電電路中的設備是否存在故障。

　　五、注意事項

　　1.安全第一

　　在測量市電波形時，一定要注意安全，避免觸電事故的發生。

　　2.選擇合適的探頭

　　不同的探頭適用于不同的測量場合，要根據實際情況選擇合適的探頭。

　　3.正確設置示波器參數

　　合理設置示波器的參數可以提高測量的準確性和可靠性。

　　4.避免干擾

　　市電周圍可能存在各種干擾源，如電磁干擾、射頻干擾等。在測量時，要盡量避免這些干擾源的影響，可以采取屏蔽、濾波等措施。

　　總之，使用泰克示波器測量市電波形需要注意安全，選擇合適的示波器和探頭，并正確設置示波器參數。通過準確測量市電波形，可以更好地了解市電的質量和設備的運行狀態，為電子工程領域的設計、調試和故障診斷提供有力支持，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
