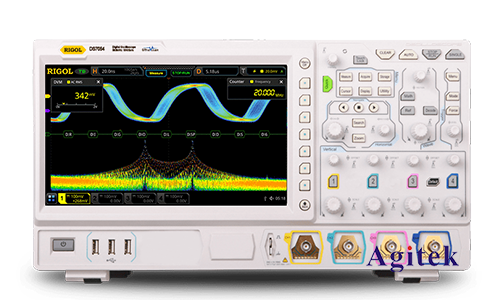

晶振，全稱石英晶體諧振器，是一種利用石英晶體的壓電效應產生穩定頻率信號的電子元件。在電子電路中，晶振廣泛應用于時鐘信號源、頻率參考、定時器等方面。為了確保電路正常工作，需要對晶振的頻率、相位、穩定度等參數進行測試和分析。示波器作為一種重要的測試儀器，可以直觀地觀察信號波形，并從中提取相關信息。本文將以普源MSO7024示波器為例，詳細介紹如何使用示波器測量晶振波形。

　　一、連接方法

　　1.將示波器的探頭連接到晶振輸出端。由于晶振輸出信號通常為低電平信號，因此建議使用示波器的探頭衰減器，例如10:1或1:10的衰減比例。

　　2.將示波器的地線連接到電路的地線，確保測量回路完整。

　　二、設置參數

　　1.時間刻度(Timebase):調整時間刻度，使晶振波形完整地顯示在屏幕上。一般情況下，可以將時間刻度設置為幾微秒到幾毫秒之間。

　　2.垂直刻度(Voltage/Division):調整垂直刻度，使晶振波形幅度清晰可見。

　　3.耦合方式(Coupling):由于晶振輸出信號通常為交流信號，因此建議使用交流耦合(AC Coupling)。

　　4.觸發方式(Trigger):選擇合適的觸發方式，例如邊沿觸發，并設置觸發電平。

　　5.測量模式(Measurement):可以使用示波器的測量功能，例如頻率測量、周期測量、幅度測量等，來獲取晶振波形的相關參數。

　　三、波形觀察

　　通過示波器觀察晶振波形，我們可以直觀地了解晶振的工作狀態，包括：

　　1.頻率:觀察晶振波形的周期，可以計算出晶振的頻率。

　　2.相位:觀察晶振波形的相位，可以判斷晶振的相位偏移情況。

　　3.穩定度:觀察晶振波形在時間上的穩定性，可以分析晶振的頻率穩定度。

　　4.波形失真:觀察晶振波形的形狀，可以判斷晶振是否存在諧振頻率偏差、寄生振蕩等問題。

　　四、數據分析

　　1.頻率測量:示波器可以自動測量晶振波形的頻率，并顯示在屏幕上。也可以使用示波器上的游標工具手動測量周期，并根據周期計算頻率。

　　2.相位測量:示波器可以測量兩個信號之間的相位差?？梢酝ㄟ^測量晶振輸出信號與參考信號之間的相位差，來判斷晶振的相位偏移情況。

　　3.頻率穩定度:通過示波器長時間觀察晶振波形，可以觀察到晶振頻率的變化趨勢。也可以使用示波器的測量功能，對一段時間內的多個頻率值進行統計分析，計算出晶振的頻率穩定度。

　　4.波形分析:觀察晶振波形的形狀，可以判斷晶振是否存在諧振頻率偏差、寄生振蕩等問題。

　　五、應用場景

　　1.晶振選型:使用示波器測量不同型號晶振的頻率、相位、穩定度等參數，可以根據實際應用需求選擇合適的晶振。

　　2.晶振性能測試:使用示波器測量晶振在不同溫度、電壓、負載等條件下的性能變化，可以評估晶振的可靠性和穩定性。

　　3.電路故障診斷:使用示波器測量電路中的晶振信號，可以判斷晶振是否正常工作，以及電路是否存在其他故障。

　　4.科研實驗:使用示波器測量晶振信號，可以進行一些科學研究，例如研究晶振的頻率穩定度與溫度之間的關系。

　　普源MSO7024示波器是一款功能強大的測試儀器，可以用于測量晶振波形，并從中提取相關參數，從而分析晶振的性能。本文介紹了使用示波器測量晶振波形的方法，包括連接方法、設置參數、波形觀察和數據分析等內容，并結合實際應用場景，闡述了如何利用示波器測量結果分析晶振性能，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
