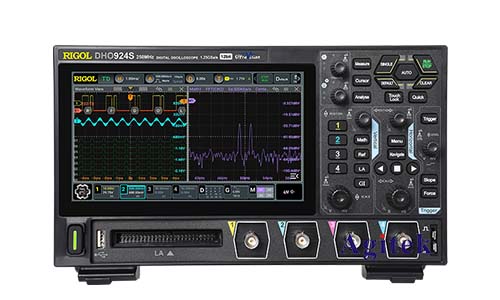

普源DHO924S示波器是一款功能強大的數字存儲示波器，其具備多種測量功能，其中電壓測量是最常用的功能之一。本文將詳細介紹如何使用DHO924S示波器進行電壓測量，并提供一些實際操作的技巧和注意事項。

　　1.儀器連接

　　首先，將示波器與被測電路連接。DHO924S示波器通常配備兩個或多個通道，每個通道都對應一個輸入端口。選擇合適的通道并將被測電壓信號連接到相應的輸入端口。

　　連接方式：可以使用示波器的探頭進行連接，探頭通常配備一個BNC連接器，可以連接到示波器的輸入端口。選擇合適的探頭類型，例如10:1或1:1探頭，根據被測電壓范圍進行選擇。

　　接地線：在進行測量時，一定要將示波器的接地線連接到被測電路的接地點，以確保正確的參考電壓。

　　2.參數設置

　　連接好示波器后，需要進行一些參數設置，以確保能夠準確地測量電壓信號。

　　時間刻度(Timebase):設置時間刻度，即水平軸上每個刻度的代表時間。選擇合適的時間刻度，以確保能夠觀察到完整的電壓信號波形。

　　垂直刻度(Voltage Scale):設置垂直刻度，即垂直軸上每個刻度的代表電壓值。選擇合適的電壓刻度，以確保能夠清晰地顯示被測電壓信號的幅值。

　　耦合方式(Coupling):選擇合適的耦合方式，例如直流耦合(DC)或交流耦合(AC)。直流耦合可以測量包含直流成分的信號，而交流耦合只測量交流成分。

　　觸發方式(Trigger):選擇合適的觸發方式，例如邊緣觸發或斜率觸發。觸發方式可以用來控制示波器開始采集數據的時間點。

　　3.數據采集

　　參數設置完成后，即可開始采集數據。DHO924S示波器通常具有單次采集(Single)和持續采集(Continuous)兩種采集模式。

　　單次采集:示波器僅采集一次數據，并將數據顯示在屏幕上。

　　持續采集:示波器持續采集數據，并實時顯示在屏幕上。

　　4.數據分析

　　示波器采集到數據后，可以通過示波器上的測量工具進行數據分析。DHO924S示波器通常提供以下測量功能：

　　峰峰值(Peak-to-Peak):測量信號的最大值和最小值之間的差值。

　　平均值(Average):測量信號的平均值。

　　頻率(Frequency):測量信號的頻率。

　　占空比(Duty Cycle):測量信號處于高電平狀態的時間比例。

　　上升時間(Rise Time):測量信號從10%上升到90%所需要的時間。

　　下降時間(Fall Time):測量信號從90%下降到10%所需要的時間。

　　5.使用技巧和注意事項

　　探頭補償：在進行測量之前，需要對示波器的探頭進行補償，以確保測量結果的準確性。

　　接地問題：一定要將示波器的接地線連接到被測電路的接地點，以避免干擾。

　　安全問題：在使用示波器進行測量時，需要注意安全問題，避免觸電。

　　本文詳細介紹了如何使用普源DHO924S示波器進行電壓測量，涵蓋了儀器連接、參數設置、數據采集和分析等關鍵步驟。通過閱讀本文，您可以掌握DHO924S示波器的電壓測量功能，并能夠運用它進行各種電壓信號的測量和分析，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
