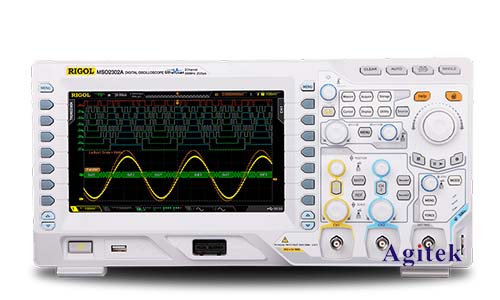

示波器是電子工程師必不可少的工具之一，它可以直觀地顯示信號的波形，并提供信號的頻率、幅度、相位等參數信息。普源DS2102A是一款功能強大的雙通道數字示波器，其操作簡便、測量精度高，廣泛應用于電子設計、調試、維修等領域。

　　本文將詳細講解使用普源DS2102A示波器進行電壓測量的具體操作步驟，并分享一些實用技巧，幫助用戶更好地使用該設備。

　　一、準備工作

　　1.連接示波器和被測電路:將示波器的探頭連接到被測電路的測試點，并確保探頭與電路良好接觸。

　　2.選擇合適的探頭:根據被測信號的頻率和幅度選擇合適的探頭。對于低頻信號，可以選擇1:1探頭；對于高頻信號，則需選擇高帶寬探頭。

　　3.選擇合適的耦合方式:示波器探頭一般有三種耦合方式：DC耦合、AC耦合和接地。

　　-DC耦合可以測量直流信號和交流信號。

　　-AC耦合只能測量交流信號，并會濾除直流分量。

　　-接地可以用來將探頭接地，方便測量地電位。

　　4.設置示波器:

　　-選擇合適的時基:調整時基旋鈕，使被測信號的波形完整地顯示在屏幕上。

　　-選擇合適的垂直刻度:調整垂直刻度旋鈕，使被測信號的波形占據屏幕的大部分，以便于觀察細節。

　　-設置觸發條件:觸發條件可以用來控制示波器采集信號的起始點，從而獲得穩定的波形。

　　二、電壓測量操作

　　1.選擇測量模式:普源DS2102A示波器支持多種測量模式，例如電壓、頻率、周期、占空比等。選擇所需的測量模式。

　　2.放置光標:使用光標，可以在示波器的波形上選取測量點，從而獲得相應的測量值。

　　3.讀取測量結果:示波器屏幕上會顯示測量結果，包括電壓值、頻率值、周期值等。

　　三、常用測量技巧

　　1.利用探頭補償功能:示波器探頭自身存在一定的誤差，可以通過探頭補償功能來校正探頭誤差，提高測量精度。

　　2.使用自動測量功能:示波器一般配備了自動測量功能，可以自動識別波形并給出測量結果。

　　3.利用數學運算功能:示波器可以進行一些簡單的數學運算，例如求和、平均值、差值等，方便用戶進行更深入的分析。

　　4.利用保存功能:可以將測量的波形數據保存到示波器內部或?qū)С龅诫娔X，方便日后分析。

　　四、注意事項

　　1.使用示波器時，應注意安全，避免觸電。

　　2.測量高電壓信號時，應格外小心，并采取相應的安全措施。

　　3.在使用示波器之前，應仔細閱讀說明書，熟悉操作流程。

　　4.應定期對示波器進行校準，確保測量精度。

　　使用普源DS2102A示波器測量電壓，需要遵循一定的步驟，并掌握一些技巧，才能得到準確可靠的測量結果，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
