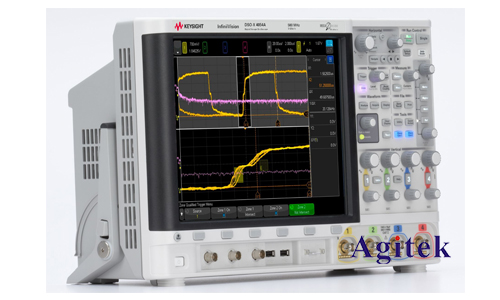

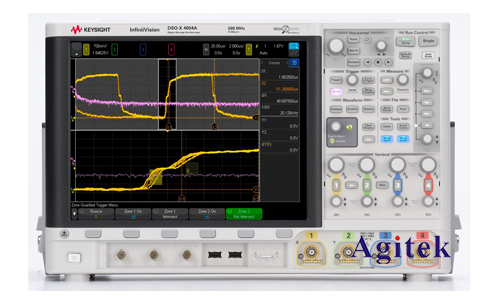

是德DSOX4104A數字存儲示波器是電子工程師和技術人員常用的儀器，它能夠捕獲和分析信號，并提供多種測量功能，其中頻率測量是至關重要的一個。本文將詳細介紹如何使用DSOX4104A示波器測量頻率，涵蓋自動測量和手動測量兩種方法，并提供詳細步驟和示例說明。

　　自動測量頻率

　　DSOX4104A示波器提供了自動頻率測量功能，可以方便快捷地獲得信號的頻率信息。以下是使用自動測量功能測量頻率的步驟：

　　1.連接信號:將待測信號連接到示波器的通道。

　　2.設置觸發:確保示波器正確觸發，以便捕獲穩定且清晰的信號波形。

　　3.選擇測量:在示波器的菜單中選擇"測量"或"測量設置"選項。

　　4.選擇頻率測量:在測量列表中選擇"頻率"或"頻率（周期）"選項。

　　5.查看結果:示波器會在屏幕上顯示測量結果，即信號的頻率值。

　　手動測量頻率

　　在某些情況下，自動測量可能無法滿足要求，例如信號包含多個頻率成分，需要手動測量特定頻率。以下是使用手動測量方法測量頻率的步驟：

　　1.連接信號:將待測信號連接到示波器的通道。

　　2.設置觸發:確保示波器正確觸發，以便捕獲穩定且清晰的信號波形。

　　3.選擇光標:在示波器的工具欄中選擇光標工具，并放置兩個光標，分別指向波形上的兩個相鄰峰值。

　　4.計算頻率:通過光標讀出兩個峰值之間的水平距離，該距離代表一個周期的時長，然后用1除以該時長即可得到頻率。例如，如果兩個峰值之間的水平距離為10毫秒，則頻率為1/0.01秒=100 Hz。

　　使用FFT分析測量頻率

　　除了上述兩種方法外，還可以使用示波器的快速傅里葉變換(FFT)功能分析信號的頻率成分。

　　1.設置FFT模式:在示波器的菜單中選擇"FFT"或"頻譜分析"選項。

　　2.查看頻譜圖:示波器會顯示信號的頻譜圖，橫軸代表頻率，縱軸代表幅度。

　　3.識別頻率峰值:頻譜圖中出現的峰值代表信號中存在的頻率成分，峰值的位置即為頻率。

　　注意事項

　　確保示波器的帶寬足夠高，能夠準確測量待測信號的頻率。

　　信號的采樣率應足夠高，以確保頻率測量結果的精確性。

　　注意波形的穩定性和噪聲水平，它們會影響頻率測量的準確性。

　　是德DSOX4104A示波器提供多種頻率測量方法，包括自動測量、手動測量和FFT分析。選擇最適合您需求的方法，并注意以上注意事項，可以確保頻率測量結果的準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
