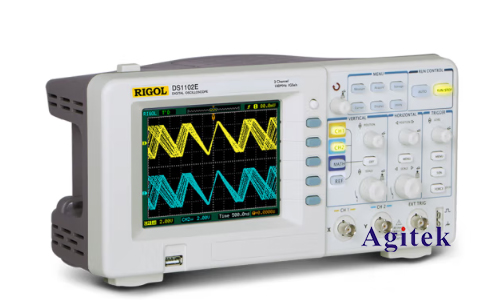

在電子電路設計和調試過程中，晶振（晶體振蕩器）扮演著至關重要的角色。它作為電路的時鐘源，為整個系統提供穩定的時間參考。而利用示波器測量晶振的波形，則可以有效地評估晶振的性能，例如頻率、振幅、相位等。本文將以普源DS1102E示波器為例，詳細介紹如何使用示波器測量晶振波形。

　　一、準備工作

　　1.連接示波器：將晶振的輸出端連接到示波器的通道1或通道2的輸入端。注意選擇合適的探頭，一般來說，10倍探頭足以滿足大部分晶振測量的需求。

　　2.設置示波器：

　　時基設置：根據晶振的頻率，選擇合適的時基范圍。例如，對于10MHz的晶振，可以將時基設置為100ns/div。

　　垂直設置：將垂直耦合設置為DC，并根據晶振的輸出電壓選擇合適的垂直刻度。

　　觸發設置：選擇合適的觸發模式，例如上升沿觸發，并設置觸發電平。

　　通道設置：將通道1設置為顯示波形，通道2可以設置為參考信號或其他需要觀察的信號。

　　二、測量晶振波形

　　1.觀察波形：觀察示波器顯示的晶振波形，并根據需要調整時基、垂直刻度等參數。

　　2.測量頻率：使用示波器內置的頻率測量功能，可以準確地測量晶振的頻率。

　　3.分析波形：

　　振幅：觀察波形的峰峰值，可以判斷晶振的輸出電壓。

　　上升時間和下降時間：測量波形的上升時間和下降時間，可以評估晶振的響應速度。

　　占空比：計算高電平時間占總周期的比例，可以了解晶振的占空比特性。

　　相位：如果需要測量多個晶振的相位差，可以使用示波器的相位測量功能。

　　三、常見問題及解決方法

　　1.無法觀察到波形：

　　檢查晶振的連接是否正確，確保輸出端與示波器的輸入端連接良好。

　　確認示波器的通道設置是否正確，例如垂直耦合、通道選擇等。

　　調整時基和垂直刻度，確保波形能夠在示波器屏幕上顯示。

　　2.波形不穩定：

　　確保晶振的電源電壓穩定，避免出現電壓波動。

　　檢查晶振的負載是否過重，適當減小負載可以提高波形的穩定性。

　　確認晶振的頻率是否與電路設計一致，避免頻率偏差導致波形不穩定。

　　3.頻率測量不準確：

　　確保示波器的頻率測量功能正常工作，并進行校準。

　　選擇合適的時基范圍，避免采樣頻率不足導致頻率測量誤差。

　　確保晶振的頻率穩定性，避免環境因素的影響。

　　四、不同類型晶振的測量技巧

　　1.石英晶振：石英晶振的頻率穩定性高，可以采用普通的測量方法進行測試。

　　2.陶瓷晶振：陶瓷晶振的頻率穩定性相對較低，測量時要注意環境溫度和電壓的變化對頻率的影響。

　　3.壓電晶振：壓電晶振的頻率可以隨施加的電壓改變，測量時需要控制電壓穩定，并記錄電壓變化對頻率的影響。

　　本文以普源DS1102E示波器為例，詳細介紹了晶振波形的測量方法和技巧。通過了解晶振波形的特征，可以有效地評估晶振的性能，幫助用戶更好地設計和調試電子電路。在實際應用中，還需要根據具體情況選擇合適的測量方法和參數，才能獲得更準確的測試結果嗎，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
