一、DSOX4054A示波器簡介

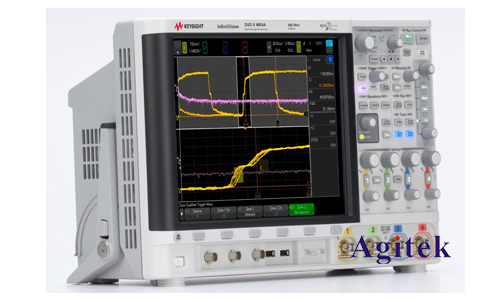

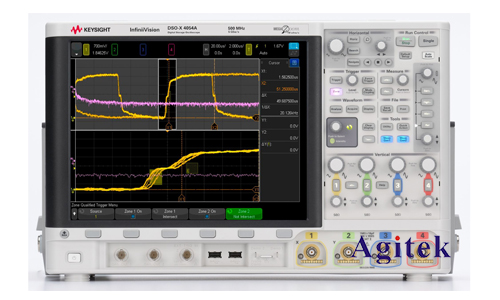

　　是德DSOX4054A示波器是一款高性能的數字存儲示波器，擁有4個通道，帶寬可達500 MHz。它集成了多種測量功能，包括頻率測量、幅度測量、時間測量、波形分析等。DSOX4054A示波器適用于各種電子應用，包括電路設計、調試、故障診斷等。

　　二、DSOX4054A示波器頻率測量方法

　　DSOX4054A示波器提供了多種方法進行頻率測量，用戶可以根據具體情況選擇最合適的方法：

　　1.自動測量功能

　　DSOX4054A示波器集成了自動測量功能，可以自動識別信號并進行頻率測量。用戶只需將信號輸入示波器，并在屏幕上選擇“頻率”測量選項即可。自動測量功能方便快捷，適合快速測量頻率值。

　　2.鼠標測量

　　DSOX4054A示波器提供了鼠標測量功能，用戶可以手動選擇波形上的兩個點，示波器會自動計算兩個點之間的時間間隔，并根據時間間隔計算信號頻率。鼠標測量功能靈活方便，可以根據需要測量波形上的任意兩個點。

　　3.頻率計功能

　　DSOX4054A示波器內置頻率計功能，可以對輸入信號進行精準測量。用戶只需將信號輸入示波器，并選擇頻率計功能即可。頻率計功能可以提供高精度的頻率測量結果，適用于對頻率測量精度要求較高的應用。

　　4.FFT分析

　　DSOX4054A示波器支持FFT分析功能，可以將時域信號轉換為頻域信號，并顯示信號的頻率譜。通過觀察信號的頻率譜，用戶可以直觀地識別信號的頻率成分，以及判斷是否存在干擾信號。FFT分析功能適用于對信號頻率成分進行深入分析的應用。

　　三、頻率測量技巧

　　1.信號質量

　　頻率測量結果的準確性取決于信號質量。為了獲得準確的頻率測量結果，用戶需要保證信號的質量，包括信號幅度、信號穩定性、信號波形等。如果信號幅度過低或信號不穩定，會影響頻率測量的準確性。

　　2.采樣率

　　DSOX4054A示波器的采樣率影響測量結果的準確性。采樣率越高，測量結果越準確。用戶需要根據信號的頻率選擇合適的采樣率。一般情況下，采樣率至少要高于信號頻率的10倍以上。

　　3.時間基準

　　DSOX4054A示波器的時間基準設置影響頻率測量的結果。用戶需要根據信號的頻率選擇合適的時間基準。時間基準設置過短，可能會導致信號顯示不完整，影響頻率測量的準確性。

　　4.觸發設置

　　DSOX4054A示波器的觸發設置影響信號的顯示和測量。用戶需要根據信號的特點選擇合適的觸發模式和觸發電平。合適的觸發設置可以確保信號穩定顯示，提高頻率測量的準確性。

　　是德DSOX4054A示波器提供了多種方法進行頻率測量，用戶可以根據具體情況選擇最合適的方法。為了獲得準確的頻率測量結果，用戶需要注意信號質量、采樣率、時間基準和觸發設置。掌握DSOX4054A示波器頻率測量方法，可以幫助用戶更好地理解和應用該儀器進行頻率測量，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
