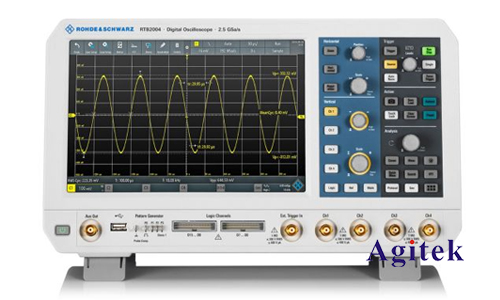

羅德與施瓦茨RTB2002示波器是一款功能強大的儀器，能夠提供多種分析和測量功能。在許多應用中，用戶需要觀察和分析多個信號之間的關系，因此需要將多個波形重疊顯示在示波器屏幕上。本文將詳細介紹使用羅德與施瓦茨RTB2002示波器顯示重疊波形的技巧，并探討其在不同應用中的優勢。

　　重疊波形的顯示方法

　　RTB2002示波器提供多種方法來實現重疊波形顯示，主要包括：

　　多通道模式：這是最常用的方法，用戶可以利用示波器的多個通道同時采集和顯示不同信號。每個通道對應一個單獨的波形，并在屏幕上以不同的顏色進行區分。用戶可以通過調整通道的垂直位置和顏色來更好地識別不同的波形。

　　數學運算：RTB2002示波器內置多種數學運算功能，例如加減乘除、FFT、平均等。用戶可以利用這些運算功能對不同的波形進行處理，并將結果顯示在屏幕上。例如，可以將兩個波形相加或相減，以觀察它們之間的差異。

　　存儲和回放：示波器可以存儲多個波形數據，用戶可以將這些數據回放并重疊顯示。這對于比較不同時間點的信號變化非常有用。

　　應用場景

　　重疊波形顯示在以下應用中非常有用：

　　信號比較：用戶可以將兩個或多個信號重疊顯示，以比較它們的頻率、幅度、相位等參數。例如，可以將輸入信號和輸出信號重疊顯示，以評估系統的響應特性。

　　信號分析：通過觀察多個信號之間的關系，用戶可以更好地理解系統的運行機制。例如，在電路調試過程中，用戶可以觀察電壓、電流和信號之間的關系，以找出故障原因。

　　時序分析：重疊波形顯示可以幫助用戶分析不同信號之間的時序關系。例如，用戶可以觀察時鐘信號和數據信號之間的同步關系，以驗證系統的時序精度。

　　優化技巧

　　為了更好地利用重疊波形顯示功能，用戶可以參考以下技巧：

　　選擇合適的通道：根據信號的特性選擇合適的通道，以確保每個通道都能采集到高質量的波形數據。

　　設置合適的觸發條件：設置合適的觸發條件可以確保所有信號都以相同的起點開始，便于用戶觀察和分析。

　　使用顏色區分：選擇不同的顏色區分不同的波形，以便于用戶快速識別和區分不同的信號。

　　調整垂直位置：調整通道的垂直位置，以便于所有波形都能清楚地顯示在屏幕上。

　　使用縮放功能：使用縮放功能調整波形的顯示范圍，以便于用戶觀察波形的細節。

　　利用測量工具：利用示波器內置的測量工具，例如光標、測量值等，可以幫助用戶更精確地分析波形數據。

　　羅德與施瓦茨RTB2002示波器提供的重疊波形顯示功能為用戶提供了強大的分析工具。用戶可以通過多種方法實現重疊波形顯示，并在各種應用場景中有效地分析和理解信號之間的關系。掌握這些技巧和方法可以幫助用戶更好地利用示波器，提高分析效率和準確性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
