I2C總線是一種廣泛應用于嵌入式系統中的串行通信協議，其簡單、低成本的特性使其成為連接微控制器、傳感器、存儲器和外圍設備的理想選擇。為了確保I2C總線的正常工作，掌握對其波形的測量方法至關重要。本文將以羅德與施瓦茨示波器為例，詳細闡述I2C總線波形測量的原理、步驟和應用，并結合實際案例進行分析。

　　一、I2C總線概述

　　I2C總線由兩根信號線構成：SDA（數據線）和SCL（時鐘線）。數據以串行方式傳輸，時鐘信號由主設備控制，數據線則由主設備和從設備共享。I2C總線采用半雙工通信方式，即同一時間內只能有一個設備作為主設備發送數據。

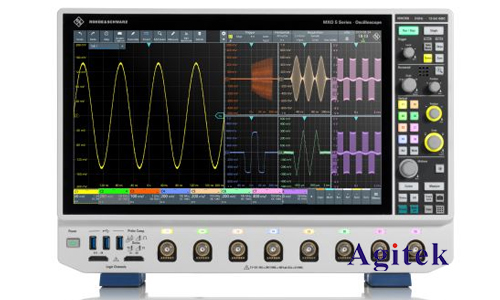

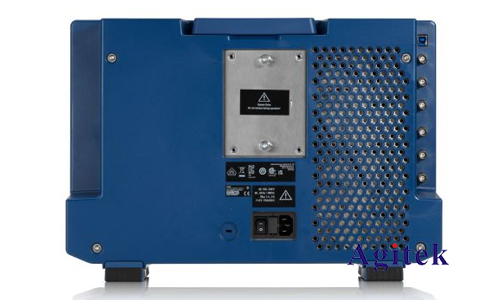

　　二、羅德與施瓦茨示波器簡介

　　羅德與施瓦茨是全球領先的測試與測量儀器制造商，其示波器以高性能、多功能性和可靠性著稱。羅德與施瓦茨示波器在I2C總線波形測量方面擁有強大的功能，可用于捕獲、分析和解碼I2C信號，為工程師提供深入的分析工具。

　　三、I2C總線波形測量原理

　　使用羅德與施瓦茨示波器測量I2C總線波形主要依靠以下三個步驟：

　　1.連接示波器：將示波器的探頭連接到I2C總線的SDA和SCL信號線上，確保探頭與信號線之間的良好接觸。

　　2.信號捕獲：使用示波器的觸發功能，設定觸發條件并捕獲I2C總線的信號波形。觸發條件可以是特定的數據值、起始條件或停止條件。

　　3.波形分析：羅德與施瓦茨示波器提供多種工具用于分析I2C總線波形，例如：

　　時序分析：測量信號的上升沿、下降沿、脈寬和周期，評估I2C信號的時序特性。

　　協議解碼：解碼I2C信號，顯示每個信號包的地址、數據和狀態信息，方便分析數據傳輸過程。

　　眼圖分析：評估I2C信號的噪聲和抖動，判斷信號質量。

　　邏輯分析：使用邏輯分析功能，將I2C信號轉換為邏輯狀態，方便觀察數據傳輸?shù)倪壿嬃鞒獭?/span>

　　四、I2C總線波形測量應用

　　I2C總線波形測量在以下應用中發揮著重要作用：

　　I2C總線設計驗證：驗證I2C總線的硬件設計是否符合規范，確保信號完整性和可靠性。

　　I2C總線故障診斷：識別和定位I2C總線通信問題，例如數據丟失、時序錯誤和協議沖突等。

　　I2C總線性能分析：分析I2C總線的帶寬、延遲和功耗等性能指標，優化系統設計。

　　I2C總線協議研究：研究I2C總線的通信協議，深入理解I2C總線的運作機制。

　　五、實際案例分析

　　案例一：I2C總線時序分析

　　假設工程師使用羅德與施瓦茨示波器測量了一個I2C總線，并發現信號的上升沿和下降沿出現異常。通過時序分析功能，工程師可以準確測量信號的上升時間、下降時間和脈寬，判斷是否符合I2C規范要求，并進一步分析導致時序異常的原因。

　　案例二：I2C總線協議解碼

　　工程師使用羅德與施瓦茨示波器對一個I2C總線進行協議解碼，發現數據傳輸過程中存在錯誤。通過解碼功能，工程師可以查看每個信號包的地址、數據和狀態信息，分析數據傳輸過程中的錯誤原因，從而找到解決問題的方案。

　　羅德與施瓦茨示波器是I2C總線波形測量的強大工具，其豐富的功能和直觀的界面為工程師提供了深入的分析和調試能力。掌握I2C總線波形測量方法，能夠有效地驗證I2C總線的硬件設計、診斷通信問題、分析性能指標，并促進I2C總線技術的應用和發展，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
