差分信號是一種常用的信號傳輸方式，它在信號完整性、抗噪聲能力和數據傳輸速率等方面具有顯著優勢。在現代電子系統中，差分信號廣泛應用于高速數據傳輸、電源管理和控制等領域。為了準確測量和分析差分信號，需要使用專業的測試儀器，如示波器。

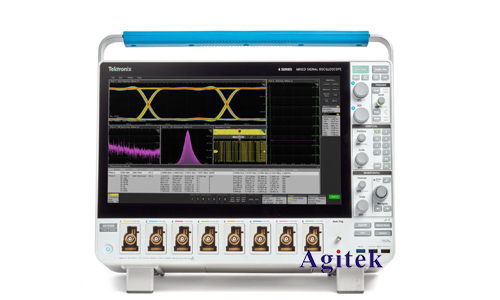

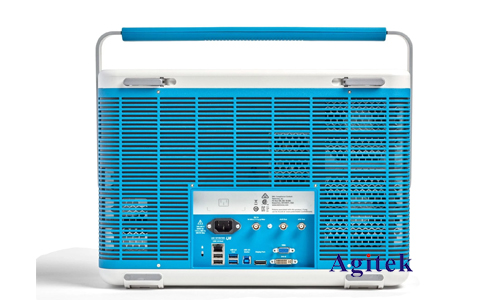

　　泰克MSO64B示波器是一款功能強大且靈活的數字示波器，它能夠以高精度和可靠性測量各種類型的信號，包括差分信號。其內置的差分探頭和先進的測量功能可以有效地捕捉和分析差分信號的細節，為工程師提供更深入的信號洞察力。

　　1.測量差分信號的方法

　　使用泰克MSO64B示波器測量差分信號需要遵循以下步驟：

　　選擇合適的探頭：首先，選擇合適的差分探頭。泰克MSO64B示波器支持多種類型的差分探頭，例如TDP0001、TDP0030等。選擇探頭的關鍵因素包括帶寬、阻抗和探頭長度等。

　　連接探頭：將差分探頭的正負端分別連接到待測差分信號的正負極。確保探頭連接牢固，避免接觸不良。

　　設置示波器：

　　選擇差分探頭類型。

　　設置示波器的時間基準和垂直刻度。

　　設置觸發條件，以便準確捕獲信號。

　　測量和分析：

　　觀察示波器上的差分信號波形。

　　測量信號的幅值、頻率、上升時間、下降時間等參數。

　　利用示波器的分析功能，例如FFT分析、眼圖分析等，對信號進行更深入的分析。

　　2.常見問題解答

　　在使用泰克MSO64B示波器測量差分信號時，可能會遇到以下常見問題：

　　探頭匹配問題:確保探頭的阻抗與待測信號的阻抗匹配，否則會造成信號反射，影響測量結果。

　　接地問題:確保示波器和探頭的接地良好，避免地回路噪聲影響信號測量。

　　觸發設置問題:正確設置觸發條件，以便準確捕獲信號，避免信號丟失。

　　信號干擾:環境中的噪聲或其他信號干擾可能會影響差分信號測量。在進行測量時，應盡量避免這些干擾源。

　　3.應用場景

　　使用泰克MSO64B示波器測量差分信號在多個領域具有廣泛的應用，例如：

　　高速數據傳輸系統:用于測量高速數據傳輸線路中的信號完整性，例如PCIe、SATA和USB接口。

　　電源管理系統:用于測量電源管理電路中的差分信號，例如DC-DC轉換器和電源軌。

　　控制系統:用于測量控制系統中的差分信號，例如電機控制和傳感器信號。

　　泰克MSO64B示波器是一款功能強大的數字示波器，它能夠以高精度和可靠性測量差分信號。通過本文的介紹，讀者可以學習使用MSO64B示波器測量差分信號的方法，并理解差分信號測量技術在各種應用場景中的重要性，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
