普源DS2202A數字示波器是一款功能強大、經濟實惠的示波器，廣泛應用于電子設計、故障診斷和教育等領域。本指南將詳細介紹DS2202A數字示波器的使用方法，幫助用戶快速掌握其操作技巧。

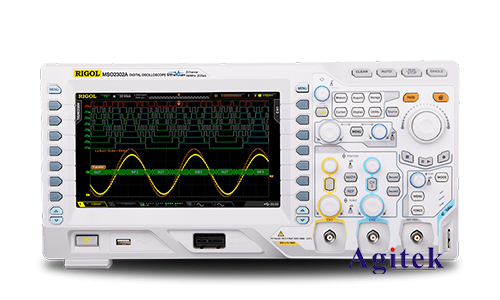

　　儀器面板介紹

　　DS2202A數字示波器的儀器面板主要包括以下部分：

　　顯示屏：用于顯示波形、菜單和設置信息。

　　通道按鈕：用于選擇和設置通道參數，包括電壓范圍、耦合方式和觸發源。

　　觸發按鈕：用于設置觸發條件，包括觸發模式、電平和斜率。

　　時間基按鈕：用于設置時間基參數，包括水平掃描速度和時間范圍。

　　測量按鈕：用于進行各種測量，包括電壓、時間和頻率。

　　存儲按鈕：用于存儲和調用波形數據。

　　打印按鈕：用于打印波形和設置信息。

　　USB接口：用于連接計算機，進行數據傳輸和遠程控制。

　　基本操作

　　1.連接探頭

　　首先，將探頭連接到示波器的通道輸入端。探頭用于將被測信號耦合到示波器，并提供電壓衰減和隔離。

　　2.設置通道參數

　　選擇要使用的通道，然后設置其電壓范圍、耦合方式和觸發源。電壓范圍決定了示波器可以顯示的最大輸入電壓，耦合方式?jīng)Q定了示波器如何處理直流分量，觸發源決定了示波器如何觸發掃描。

　　3.設置觸發條件

　　觸發條件決定了示波器何時開始掃描。可以設置觸發模式（自動、正常、單次）、觸發電平和觸發斜率。

　　4.設置時間基參數

　　時間基參數決定了示波器顯示波形的水平掃描速度和時間范圍。水平掃描速度決定了波形在屏幕上的移動速度，時間范圍決定了波形顯示的持續時間。

　　5.進行測量

　　DS2202A數字示波器提供多種測量功能，包括電壓、時間和頻率。選擇要進行的測量，然后讀取顯示屏上的測量結果。

　　6.存儲和調用波形

　　DS2202A數字示波器可以存儲和調用波形數據。按下存儲按鈕，將當前波形存儲在示波器的內存中。按下調用按鈕，可以調出存儲的波形。

　　7.打印波形

　　按下打印按鈕，可以將波形和設置信息打印出來。

　　高級功能

　　1.波形數學運算

　　DS2202A數字示波器支持波形數學運算，包括加、減、乘和除。這可以用于比較波形、消除噪聲或進行其他信號處理。

　　2.FFT分析

　　DS2202A數字示波器支持FFT（快速傅里葉變換）分析，可以將時域波形轉換為頻域譜。這可以用于分析信號的頻率成分。

　　3.遠程控制

　　DS2202A數字示波器可以通過USB接口連接計算機，進行遠程控制。可以使用PC軟件來控制示波器的所有功能，并進行數據分析和存儲。

　　普源DS2202A數字示波器是一款功能強大、易于使用的示波器。通過了解儀器面板布局、基本操作和高級功能，用戶可以充分利用其功能，進行各種電子測量和分析。本指南提供了全面的使用方法介紹，幫助用戶快速掌握DS2202A數字示波器的操作技巧，提高工作效率和測量精度，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
