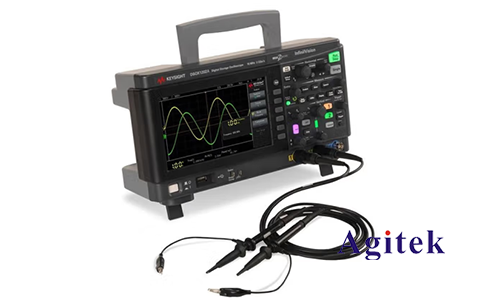

數字示波器探頭很簡單，其實很重要。以下是應用示波器探頭的一點工作經驗，供大家參考。

　　一開始是網絡帶寬，通常在探頭上注明有多少MHz。如果探頭的網絡帶寬不足，示波器的網絡帶寬再高也沒用，瓶頸效應。

　　這意味著探頭的阻抗匹配。探頭在應用前應調整其阻抗匹配的一部分。一般來說，在探頭附近的示波器一端有一個可調電容器，一些探頭在探頭一端也有可調電容器。它們用于調整數字示波器探頭的阻抗匹配。如果特性阻抗不匹配，則準確測量的波形將變形。調整數字示波器探頭的阻抗匹配方法。

　　以下：首先在GND上輸入示波器，然后調整Y軸偏移旋鈕，使掃描線出現在示波器的中間。檢查此時的掃描線是否標準（即是否與示波器標準中心線重疊）。如果沒有，則必須調整標準平衡旋鈕（一般模擬示波器有此調整端子，必須用螺釘起子插入小圓孔進行調整。大數字示波器不需要調整）。

　　然后，選擇數字示波器的輸入并輸入直流電蓮藕，將示波器探頭連接到示波器的檢測數據信號輸出端（一般示波器包含該輸出端子，一般為1KHz波形數據信號），然后調整掃描時間旋鈕，使波形在兩個周期內上下顯示信息。調整Y軸增益旋鈕，使波形峰-最高值在1/2顯示屏總寬度上下。然后觀察波形的上下兩側，看看它是否標準。如果出現過度沖洗和傾斜，則表明探頭上的配對電容器必須進行調整。用小螺釘起子調整，直到左右波形處于標準水平，無過度沖洗。當然，由于數字示波器探頭質量問題，實際效果不會完全調整。此時，直流穩壓電源只能調整到**實際效果。

　　另外，數字示波器上還有一個選擇測量范圍的小開關：X10和X1。在選擇X1檔時，數據信號未經衰減系數進入數字示波器。在選擇X10檔時，數據信號從衰減系數到1/10再到數字示波器。因此，當應用示波器的X10檔時，應將示波器上的讀數擴展10倍（一些數字示波器可以在數字示波器端選擇X10檔，以配合探頭應用，以便在示波器端設置為X10檔后立即讀數）。當我們需要準確測量較高的工作電壓時，我們可以使用探頭的X10齒輪來將較高的工作電壓衰減系數進入示波器。此外，X10檔的輸入阻抗遠高于X1檔。因此，在檢測驅動器工作能力差的數據信號波型時，將探頭打入X10檔可以更準確地測量。但需要注意的是，當數據信號的工作電壓不是很確定時，也應先添加X10檔進行測量，確定工作電壓不是太高，然后使用適當的測量范圍檔進行準確測量。培養這種習慣是非常必要的。否則，如果有一天數字示波器因此被破壞，你會后悔的。
