ATA-2022B高壓放大器
帶寬:(-3dB)DC~1MHz
電壓:200Vp-p(±100Vp)
電流:500mAp
功率:50Wp
壓擺率:≥445V/us
應用:超聲測試、無損檢測、驅動壓電陶瓷、介電電泳細胞分選、超聲霧化、超聲聚焦
廠商名稱:安泰電子/AIGTEK
產品型號:ATA-2022B
市場價格:¥ (僅供參考)
- 詳細說明

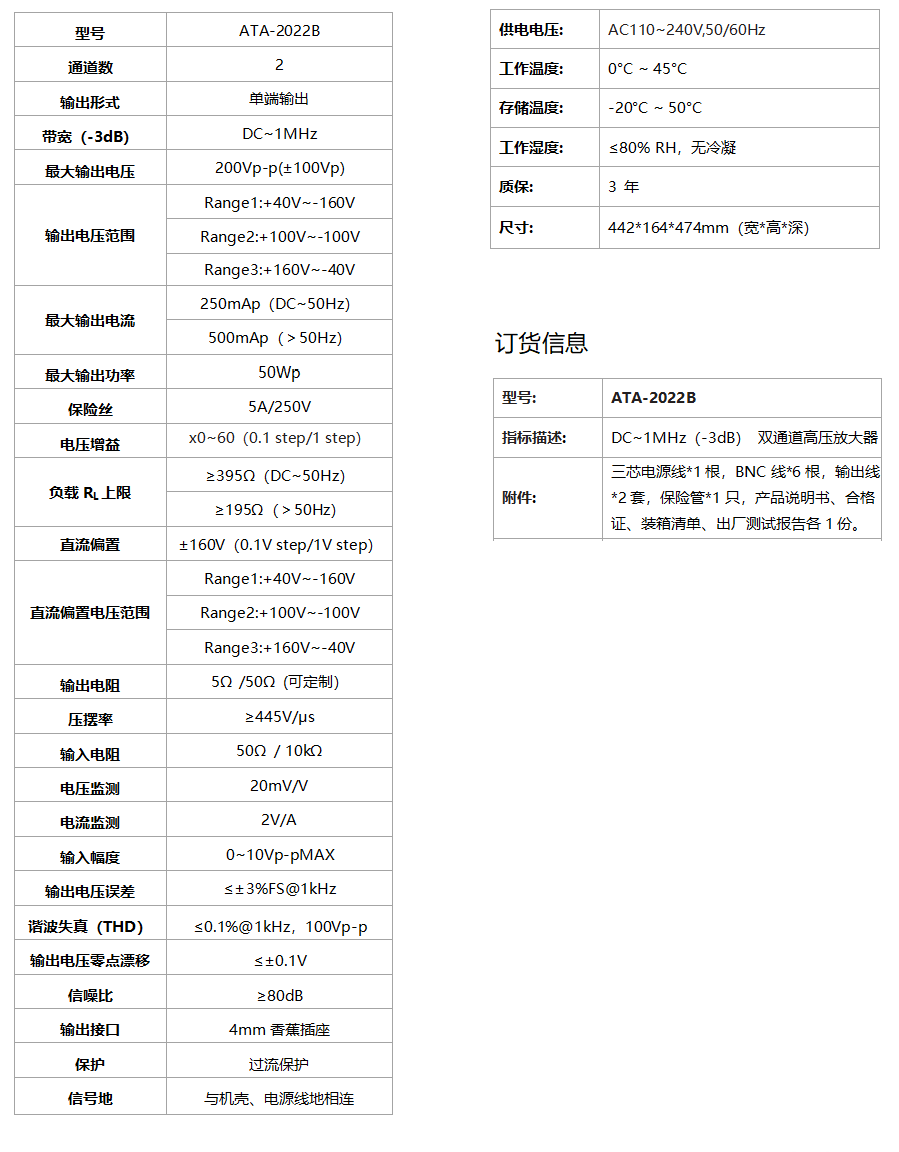

- 產品參數
安泰ATA-2022B高壓放大器簡介
安泰ATA-2022B是一款可放大交直流信號的雙通道高壓放大器。最大輸出200Vp-p電壓,輸出電壓范圍可根據輸出軌調節;直流偏置電壓三檔可調,連續變化最大可輸出±160V,可以實現輸出非對稱信號需求,驅動高壓型負載。輸入輸出電阻兩檔切換,電壓增益數控可調,設置參數自動保存,具有程控功能,操作簡潔方便,可與信號發生器配套使用,實現信號的放大。寬范圍供電電源,可兼容全球不同地區的電源標準要求。
電壓增益
電壓增益0~60倍數控可調,具體分為粗調(1step)和細調(0.1step)兩種。結合液晶面板增益的顯示,能夠快速、準確調整至需要的電壓值。
液晶顯示
安泰ATA-2022B采用液晶顯示屏,設備狀態及參數動態顯示,不同色彩的提示使人機交互更高效,操作界面一目了然,簡潔易懂。
監測口Monitor
20mV/V Monitor:監測口電壓為輸出端口電壓的1/50,監測口為BNC接頭,可直連示波器進行輸出電壓的實時監測。
2V/A Monitor:監測口電壓為輸出端口電流的2倍,監測口為BNC接頭,可直連示波器進行輸出電流的實時監測。
輸出Output
輸出為香蕉插座,最大輸出電壓200Vp-p,最大輸出電流500mAp。
輸出電壓軌三檔可調
