數字萬用表測試電阻2線和4線測試法區別
我們都知道，使用萬用表測試電阻的方法有2線和4線測試法，那這兩者有什么區別，又在什么環境下去使用呢？
一、二線測量法
二線測量法是萬用表測電阻的基礎方法，也是最常用的常規測量方式，核心特點是接線簡單、操作便捷，適合基礎化的電阻檢測需求。

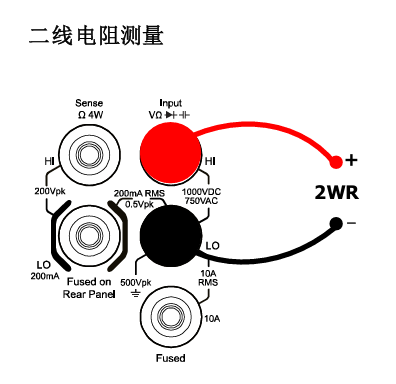

接線方式：僅需兩根導線完成連接，將兩根導線的一端分別接萬用表的電阻測量接口（HI/LO），另一端直接連接被測電阻的兩個引腳即可，無明確的功能劃分，一根導線負責為被測電阻提供激勵電流，另一根導線專門采集被測電阻兩端的電壓信號。

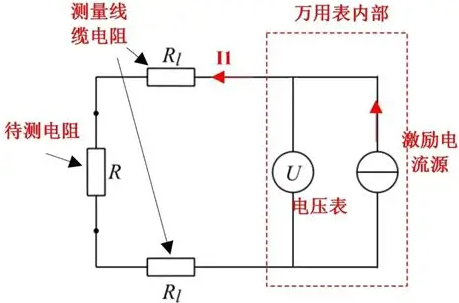

測量原理：完全基于歐姆定律R=U/I，萬用表內部的激勵電流源會輸出恒定電流，該電流流經被測電阻后，萬用表通過電壓采集端獲取電阻兩端的電壓降，再通過內部計算得出電阻的測量值。
誤差來源：存在串聯測量誤差，這是二線法的核心缺陷。由于導線本身存在固有線電阻，且導線與被測電阻的接觸點會產生接觸電阻，這些電阻會與被測電阻形成串聯關系，萬用表實際測量計算的阻值為被測電阻阻值 + 線電阻阻值 + 接觸電阻阻值的總和。
核心特點：電路設計簡單，萬用表的硬件實現成本低；操作無額外要求，可快速完成測量，無需復雜的接線校對。
適用場景：串聯誤差在大阻值電阻中占比極低，幾乎可忽略，因此適合kΩ 及以上的大阻值電阻測量；對測量精度要求不高的常規場景，比如電路檢修中快速判斷電阻通斷、日常電子維修中粗略估算電阻阻值、工業生產中的快速抽檢等。
二、四線測量法（開爾文測量法）
四線測量法是為解決二線法的串聯誤差問題設計的精密測量方法，又稱開爾文測量法，核心優勢是實現了電流回路與電壓回路的分離，大幅提升測量精度。

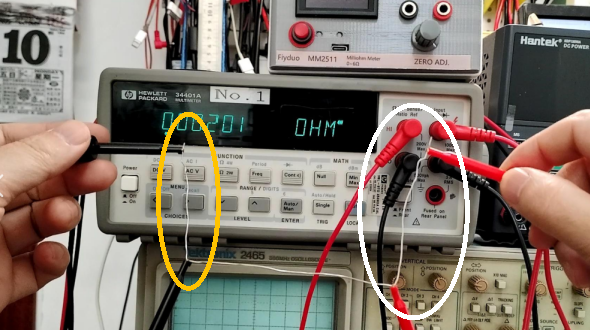

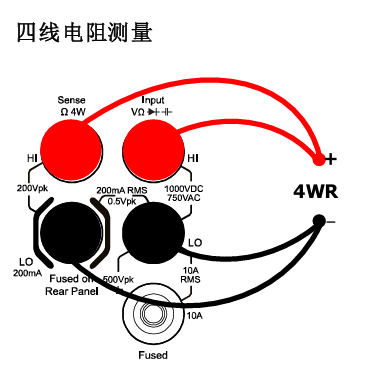

接線方式：需四根導線完成連接，且導線按功能嚴格分為兩組，形成兩個相互獨立的回路：①電流線（I+、I-）：共兩根，一端連接萬用表的電流輸出接口，另一端接被測電阻引腳，專門用于傳輸萬用表內部的恒定激勵電流；②電壓線（V+、V-）：共兩根，一端連接萬用表的電壓采集接口，另一端直接緊貼被測電阻的兩端引腳（盡可能靠近電阻本體，減少接觸點影響），僅用于采集電壓信號，不承載任何激勵電流。

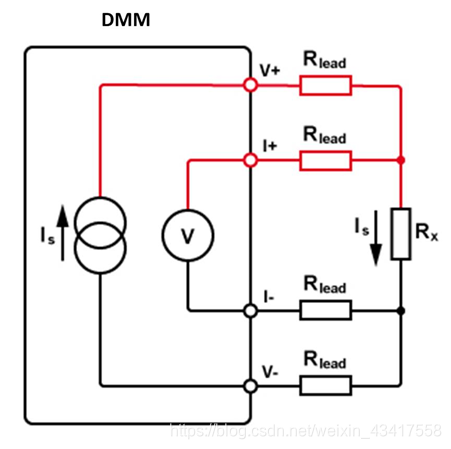

測量原理：同樣以歐姆定律R=U/I為基礎，核心區別是實現了電流回路與電壓測量回路的完全分離。恒定激勵電流僅通過電流線流經被測電阻，而電壓線僅精準采集被測電阻兩端的純電壓降，兩個回路無電流和電壓的交叉干擾。
誤差控制：徹底規避了線電阻和接觸電阻的串聯誤差。電流線的線電阻、接觸電阻雖客觀存在，但僅存在于電流回路中，不會影響電壓線的信號采集；而電壓線無激勵電流通過，其自身的線電阻和接觸電阻不會產生電壓降，因此萬用表采集的電壓信號僅對應被測電阻的真實壓降，計算出的阻值更接近真實值。
核心特點：接線相對復雜，對操作有一定要求（需區分電流線和電壓線，且電壓線需貼近電阻本體）；萬用表需具備獨立的電流輸出和電壓采集接口，硬件要求更高；測量精度極高，是微小電阻測量的專屬方法。
適用場景：針對微小阻值電阻的精準測量，如 mΩ（毫歐）、μΩ（微歐）級別的電阻，例如電機繞組電阻、電池內阻、精密貼片電阻、導線體電阻等；對測量精度要求嚴苛的專業場景，比如實驗室精密實驗、電子元器件研發檢測、工業產品的精度校準、電力設備的內阻檢測等。
