TH2690測試絕緣薄膜液滴電荷量
使用 TH2690測試絕緣薄膜材料上液滴的兩點間電荷量的具體操作如下：
圖1.1.薄膜材料
一、測試前準備
1. 儀器與環境準備
儀器預熱：開機后預熱≥60 分鐘，確保電子元件穩定（電荷測量對溫漂敏感，預熱不足會導致精度偏差）。
環境控制：
溫度：23℃±5℃，避免溫度波動導致液滴蒸發或絕緣材料漏電變化；
濕度：30%~80% RH（無凝結），潮濕會降低絕緣薄膜電阻，產生漏電流，建議搭配溫濕度傳感器實時監控；
抗干擾：測試區域遠離高壓設備、強磁場，避免外部電場導致容性耦合噪聲；同時避免強光直射，防止絕緣材料或液滴產生光生電荷。
2. 樣品與探針準備
絕緣薄膜處理：
用無水乙醇清潔薄膜表面，去除油污、灰塵，避免污染物形成 “漏電通道”；
固定薄膜于絕緣支架），確保薄膜平整，無褶皺（褶皺會導致液滴分布不均，電荷測量偏差）。

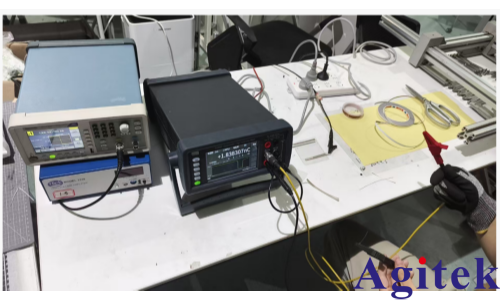

圖1.2材料制樣
液滴準備：
液滴體積需固定（如 5μL），避免體積變化導致接觸面積差異；建議用微量移液管滴加，滴加后靜置 30 秒，待液滴穩定。
探針選擇與清潔：
選用金屬探針（如鎢針）+ 絕緣手柄，探針尖端打磨光滑（避免劃傷薄膜），測試前用異丙醇擦拭探針，去除殘留電荷；
探針間距固定（如 5mm），可通過探針夾具定位，確保每次測試兩點距離一致（間距變化會影響電荷分布，導致數據重復性差）。

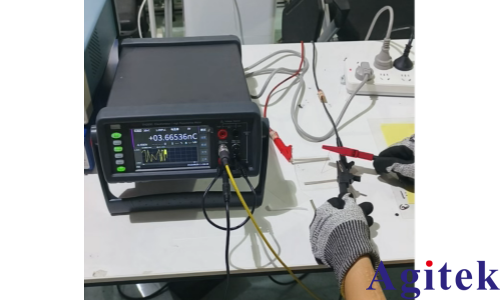

圖1.3簡易探針示意
二、硬件連接
TH2690 電荷測量需通過三同軸電纜實現低噪聲傳輸（避免普通電纜的摩擦起電噪聲），具體連接如下
連接部件 | 操作細節 |
三同軸電纜 | 一端接儀器前面板 “電流表輸入連接器”（A 端），另一端通過轉接頭連接測試探針（需確保屏蔽層接觸良好）。 |
公共端（Common）接地 | 用隨附香蕉插頭將儀器 “公共端” 與機箱地（Ground）短接，避免公共端浮地產生 ±500V 危險電壓，同時消除地電位差導致的漏電流。 |
屏蔽盒（可選但推薦） | 將絕緣薄膜、液滴、探針置于金屬屏蔽盒內，屏蔽盒接地，減少外部電場干擾；屏蔽盒門需配聯鎖電路（若涉及高壓，此處電荷測量雖無高壓，但可進一步降低噪聲。 |
探針與測試點連接 | 探針 1 接觸液滴邊緣一點，探針 2 接觸液滴另一邊緣點（兩點需在液滴內，避免接觸薄膜空白區域），接觸時輕壓探針，確保穩定接觸（避免探針晃動導致電荷轉移）。 |
三、儀器參數設定
進入 TH2690操作界面，按以下步驟配置參數
1. 切換至電荷測量模式
按前面板Func 鍵，在彈出的功能菜單中選擇 “靜電儀”（ｃｈａｒ 模式）；
確認主界面顯示 “電荷（Q）” 參數（單位：C/nC/fC），若未顯示，通過 “設定 - 波形設定” 勾選 “電荷” 顯示項。
2. 核心參數設定（進入 “設定 - 測量設定 - 靜電儀” 界面）

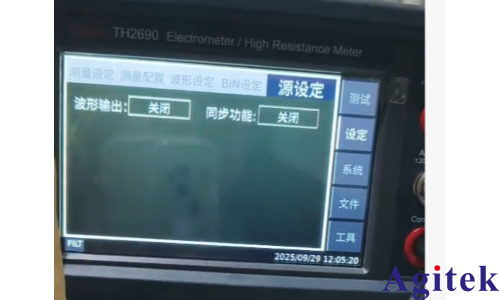

圖1.4 儀器設置界面
參數項 | 設定建議 | 依據與注意事項 |
電荷量程 | 根據液滴電荷量估計選擇：- 若為 nC 級（常見液滴電荷）：選 “2nC”“20nC” 或 “200nC”；- 若為 μC 級：選 “2μC”；- 不確定時選 “2~20nC”（自動切換量程）。 | 電荷量程表，量程過大會導致分辨率不足（如 2μC 量程測 2nC 電荷，分辨率僅 1pC），過小會觸發超限放電。 |
測試速度 | 10~50PLC（1PLC=20ms，即 200ms~1s / 次） | 速度過快（<5PLC）會增加噪聲，過慢（>50PLC）會導致液滴蒸發；建議 10PLC，平衡精度與效率。 |
自動放電 | 打開（ON） | 當電荷量達到 “放電等級” 時自動復位，避免量程超限（如液滴電荷突然增加導致測量溢出）。 |
放電等級 | 比所選量程低 1 級（如量程 20nC，放電等級選 2nC） | 避免過早放電導致數據中斷，同時防止電荷積累損壞儀器。 |
濾波模式 | 滑動濾波（取樣數 5~10） | 滑動濾波可平滑瞬時噪聲（如探針接觸時的電荷波動），取樣數不宜過大（否則響應變慢）。 |
3. 測量配置優化（進入 “設定 - 測量配置” 界面）
MATH 功能：若需扣除薄膜背景電荷（空白薄膜的殘余電荷），選擇 “偏差計算”（(data-std)/std），其中 “std” 設為空白薄膜的電荷測量值（提前測 3 次取平均值），消除背景干擾。
波形顯示：進入 “設定 - 波形設定”，選擇 “曲線圖”，X 軸設 “時間（t/s）”，Y 軸設 “電荷（Q/C）”，打開 “自動標尺”，實時觀察電荷變化曲線（判斷數據是否穩定）。
四、零點校正：消除儀器失調電荷
電荷測量對零點漂移敏感，需在測試前執行清零操作：
保持探針懸空（不接觸任何物體），確保測量回路開路；
按前面板ZERO 鍵，主界面底部顯示 “ZERO” 標志，儀器記錄當前失調電荷值（如 0.05fA 對應的電荷漂移）；
等待 30 秒，確認零點穩定后，再次按 ZERO 鍵（或保持開啟），后續測量會自動扣除失調電荷。
五、樣品測試：實時測量與數據記錄

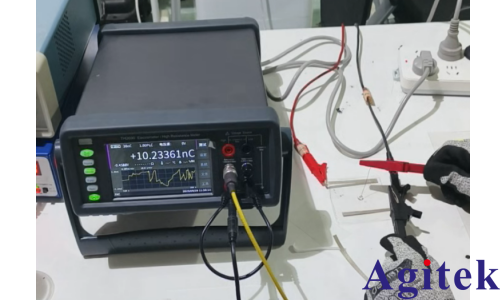

圖1.5測試液滴
1. 啟動測量
確認探針已穩定接觸液滴的兩個測試點（無晃動）；
按前面板Run/Stop 鍵（綠燈亮起），儀器開始連續測量，主界面顯示實時電荷量（如 “+1.23nC”），曲線圖同步顯示電荷隨時間的變化（若曲線波動≤±0.05nC，說明數據穩定）。
2. 數據記錄與重復性驗證
單次測量：待數據穩定后（通常 10~20 秒），記錄主界面顯示的電荷值；
重復性測試：同一液滴重復測量 3 次，若 3 次數據偏差≤1%，取平均值作為最終結果（若偏差過大，檢查探針接觸是否穩定、液滴是否蒸發）；
數據保存：進入 “系統 - 系統環境”，打開 “數據保存”，測試數據以 CSV 格式保存至 USB 閃存，便于后續分析（包含時間、電荷量、溫度、濕度等參數）。
3. 異常處理
若顯示 “OVERFLOW”（超限）：檢查量程是否過小，或液滴電荷過大，需切換至更大量程（如從 20nC 切換至 200nC）；
若數據波動劇烈：檢查屏蔽盒是否接地、探針是否清潔、環境是否有氣流（氣流會導致液滴晃動），排除干擾后重新測試；
若出現錯誤代碼（如 Errorcode 3：V 板自檢錯誤）：進入 “工具 - 錯誤信息” 查看原因，按提示重啟儀器或聯系同惠售后。
安全放電與儀器維護
1.停止測量與放電：
按 Run/Stop 鍵停止測量（綠燈熄滅）；
若自動放電未開啟，需手動短接兩個探針（或用接地導線接觸液滴），釋放殘余電荷（避免下次測試受殘留電荷影響）。
2.儀器關閉：
按前面板Source 鍵（若誤開啟電壓源，需先關閉），再長按電源鍵關機；
拔下三同軸電纜和 USB 閃存（拔 USB 前等待 10 秒，避免數據損壞）。
3.樣品與探針清潔：
用無塵布蘸異丙醇擦拭探針，去除液滴殘留；
絕緣薄膜如需重復測試，需重新清潔并滴加新液滴（避免殘留電荷干擾）。
注意事項
絕緣材料漏電控制：測試過程中禁止用手接觸探針或薄膜（人體靜電會轉移至樣品），建議佩戴防靜電手環并接地；
容性耦合消除：三同軸電纜需固定（避免晃動產生摩擦起電噪聲，），電纜長度≤1.5m（過長會增加分布電容，影響電荷測量）；
校準周期：儀器校準周期為 1 年，若長期未校準，需聯系同惠售后重新計量（確保電荷測量精度）；
安全風險：雖電荷測量無高壓，但公共端未接地時可能存在 ±500V 電壓測試中嚴禁觸摸公共端、探針等金屬部件。
