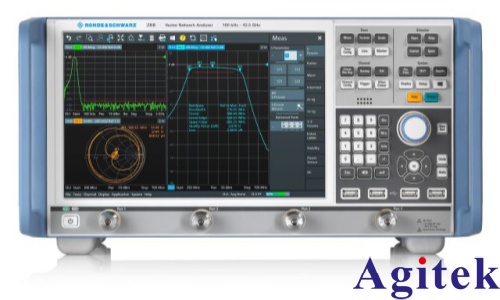

矢量網絡分析儀VNA選型的六個核心參數
面對一臺矢量網絡分析儀（VNA）長長的參數表，如何聚焦真正決定測量成敗的核心指標？這不僅僅是新手工程師的困惑，也是許多同行在選型評估時需要反復權衡的技術決策。參數是表象，其背后對應的系統能力邊界和工程妥協，才是選型的關鍵。
本文將避開空泛的介紹，直接切入六個最核心的參數：頻率范圍、動態范圍、輸出功率、端口數、跡線噪聲和掃描時間。我們將探討每個參數如何在實際測試場景中發揮作用，以及它們之間的相互制約關系，
1.頻率范圍：劃定測試能力的硬邊界
頻率范圍大概是你看的第一個參數。這很好理解——測6GHz的濾波器，總不能買臺最高只到3GHz的VNA吧？
但這里有個工程師們心照不宣的潛規則：你需要的頻率上限，往往不止于器件的工作頻率。
為什么？因為你不僅要看它的基波響應，還要看它產生的雜散和諧波。
舉個實例：一個設計在6GHz工作的放大器，它的二次諧波在12GHz，三次諧波在18GHz。為了評估它對外部系統的潛在干擾，或者為了設計一個有效的輸出濾波器，你很可能需要看到它的18GHz甚至更高頻的諧波表現。
經驗法則：來自是德科技（Keysight）等主流廠商的一個普遍建議是，選擇的VNA頻率范圍，至少是被測器件（DUT）最高工作頻率的3到5倍。這為你預留了觀察非線性效應和完整頻域行為的充足空間。
當然，別走入“頻率崇拜”的誤區。一臺67GHz的VNA性能強悍，但價格也“感人”。如果你只做2.4GHz WiFi或Sub-6GHz 5G的研發，為用不上的毫米波頻段付費，無疑是巨大的浪費。只為真實需求買單，這是鐵律。
2.動態范圍：決定測量深度的核心指標
動態范圍是VNA最關鍵的性能指標之一，它量化了儀器在同一測量中同時準確表征強信號和極弱信號的能力跨度。其下限由接收機的本底噪聲決定（能測多弱的信號），上限則由源功率或接收機最大安全輸入功率決定（能測多強的信號而不失真）。
動態范圍不足會直接導致關鍵測量信息丟失。以濾波器測試為例，工程師需要在同一幅圖中清晰顯示通帶內較高的插入損耗（如-1 dB）和阻帶深處極低的信號（如-80 dBc的抑制）。如果VNA的動態范圍不夠，阻帶信號就會完全“沉沒”在儀器自身的噪聲基底之下，變得不可觀測、不可量化，濾波器的真實抑制性能也就無從判斷。
再比如測量高增益放大器的輸入回波損耗（S11）。為避免放大后的大信號損壞VNA的接收機，必須降低輸入激勵功率，這會導致反射信號變得非常微弱。此時，一個具有高動態范圍（即極低接收機噪聲）的VNA，是保證該小信號測量精度的唯一保障。在對比不同型號時，務必關注其標稱動態范圍的測試條件（如中頻帶寬IFBW），這直接關系到實際使用中的表現。
3.輸出功率：激勵信號與非線性測試的基準
VNA的輸出功率，指其源端口能夠提供的最大連續波（CW）功率。這個參數的重要性體現在兩個層面：
（1）提高測量信噪比：在測試高損耗器件（如長電纜、高衰減隔離器）時，提高源功率可以確保有足夠的信號穿透器件并到達接收機，從而獲得更穩定、更干凈的測量跡線。
（2）執行有源器件非線性測試：表征放大器的1dB壓縮點、飽和功率或三階交調截獲點（IP3）時，必須驅動器件進入非線性工作區。如果VNA自身的輸出功率不足以將放大器激勵到壓縮狀態，測試便無法完成，必須借助外部功率放大器。
現代中高端的VNA通常提供精細的功率掃描功能和可調的輸出電平。對于極高功率測試需求，一些系統可通過背板集成或外部控制的方式，無縫接入更高功率的專用信號源，并由VNA完成精密的同步控制和矢量測量，形成一個完整的高功率測試解決方案。
4.端口數量：匹配器件拓撲的物理基礎
VNA的物理測試端口數量必須與被測器件的端口數相匹配，這是最基本的連接要求。從兩端口到四端口，再到多端口，其演進直接反映了射頻器件復雜度的提升：
（1）兩端口測量：是經典配置，適用于濾波器、放大器、電纜等絕大多數雙端口器件。
（2）四端口測量：已成為當前主流中高端VNA的標準配置。它是完整表征平衡/差分器件（如巴倫、差分放大器）混合模S參數的前提，也可用于雙工器、耦合器等三端口、四端口無源器件。
（3）多端口擴展（>4端口）：面向復雜的集成化子系統，如射頻前端模塊（FEM）、多通道開關矩陣或相控陣T/R組件。多端口測試通常需要外接擴展模塊，系統校準和測試復雜度也隨之增加。
選型時，除了滿足當前器件的直接需求，還應適度考慮平臺在未來短期內的擴展性，以保護投資。
5.跡線噪聲：測量數據穩定性的微觀體現
跡線噪聲表現為測量曲線上的細微、隨機波動，主要源于VNA內部本振的相位噪聲和接收機鏈路的噪聲基底。它決定了測量數據的短期重復性和曲線平滑度，尤其是在觀測寬阻帶或微小紋波時。
降低跡線噪聲的傳統方法是開啟“掃描平均”，通過對同一點進行多次采樣取平均來抑制隨機噪聲。平均次數N增加，噪聲電平改善約√N倍。然而，這直接犧牲了掃描速度，形成了“噪聲-速度”的經典權衡。
現在VNA得益于鎖相環、直接數字頻率合成等技術的進步，其本底相位噪聲和接收機噪聲已得到顯著優化。在許多常規測量中，即使不開啟平均，也能獲得足夠平滑、穩定的跡線，從而在不犧牲效率的前提下保證數據質量。
6.掃描時間：從研發到生產的效率關鍵
掃描時間指VNA完成一次指定頻率范圍、指定點數掃描所需的時間。它對測試效率有直接影響，在不同場景下關注點不同：
（1）研發調試：工程師在調整電路參數后，希望立即看到S參數的變化。毫秒級的快速掃描能極大提升設計迭代和故障排查的效率。
（2）自動化生產測試：掃描時間是產線測試吞吐量的決定性因素之一。更快的掃描速度意味著單位時間內能測試更多的器件，直接降低生產成本。
（3）多端口、多通道復雜測試：在多端口或需要測量成千上萬S參數的大型組件測試中，掃描時間的累積效應會被放大，效率差異十分顯著。
掃描速度受多重因素影響：頻率跨度、掃描點數、中頻帶寬（IFBW）以及是否啟用平均等。通常，更寬的中頻帶寬能顯著加快掃描，但可能會輕微抬高本底噪聲，并可能對動態范圍有細微影響。工程師需要在速度、噪聲和動態范圍之間，根據具體應用找到**平衡點。
總結與選型建議
VNA的選型建議按以下優先級和邏輯進行：
（1）確定硬性邊界：首先根據DUT的最高工作頻率及諧波觀測需求，確定頻率范圍；根據DUT的物理接口和測試模式（如差分），確定端口數量。這兩項是硬件基礎。
（2）評估核心性能：在滿足上述條件的型號中，重點對比動態范圍。它綜合體現了儀器的信號激勵和微弱信號捕獲能力，是衡量VNA測量深度和精度的核心指標。
（3）檢查特定需求：確認輸出功率是否滿足有源器件壓縮測試等非線性測量要求。評估在典型設置下的掃描時間，看是否能滿足研發或生產的效率要求。
（4）驗證數據質量：最后，考察在目標IFBW下驗證跡線噪聲水平，確保其能滿足測量精度的要求。
希望本文簡短的內容能幫助你更好地理解矢量網絡分析儀的這幾個關鍵技術參數與選型技巧，幫組您快速選型。如果你在選型配置中遇到具體問題，歡迎聯系安泰測試！
